SCHNEIDER TM3AQ2 TM3-2 MODÜL ANALOG ÇIKIŞ

SCHNEIDER TM3AQ2 TM3-2 MODÜL ANALOG ÇIKIŞ

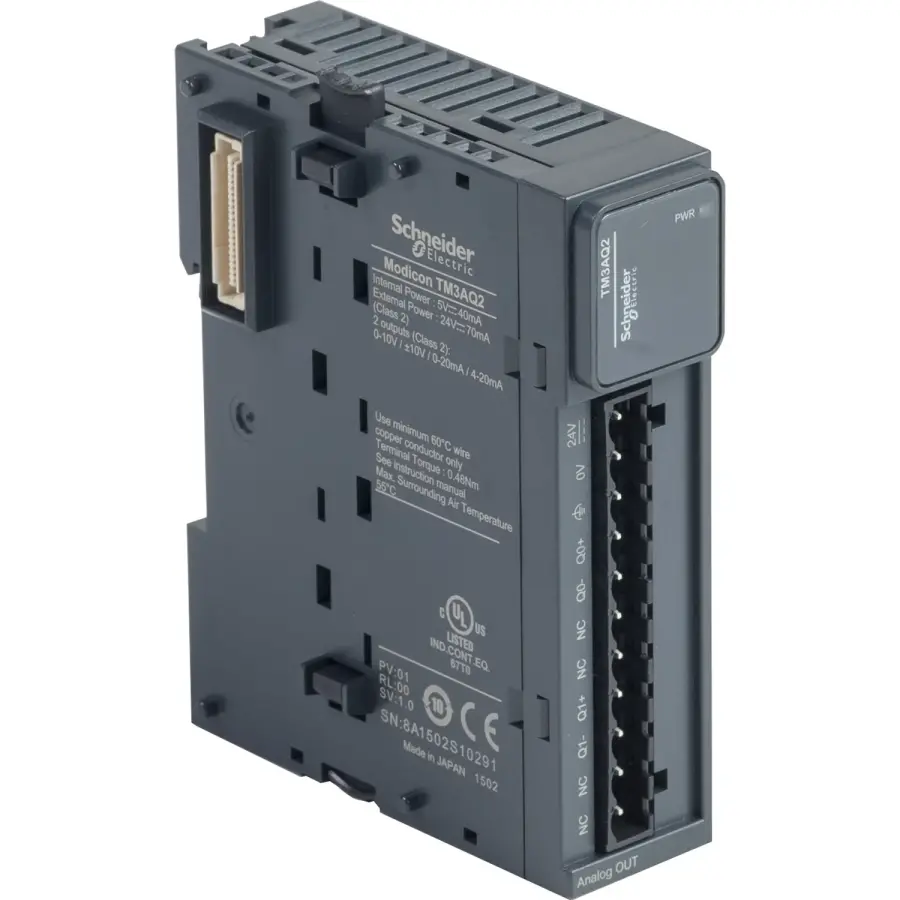

Schneider Electric TM3AQ2 TM3-2 Analog Çıkış Modülü, kompakt tasarımı ve yüksek performansıyla endüstriyel otomasyon sistemlerinde analog sinyal çıkışı ihtiyaçlarını karşılamak üzere geliştirilmiştir. Modicon M221, M241 ve M251 serisi PLC’lerle tam uyumlu çalışır. 2 kanallı analog çıkış kapasitesi sayesinde proses kontrol uygulamalarınızda yüksek hassasiyet sağlar.

Teknik Özellikler

Ürün serisi : Modicon TM3

Ürün Ya da Bileşen Tipi : Analog çıkış modülü

Seri Uyumluluğu :

Modicon M221
Modicon M241
Modicon M251
Modicon M262

Analog çıkış sayısı : 2

Analog çıkış tipi :

Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V

Analog çıkış çözünürlüğü :

11 bit + işaret
12 bit

LSB değeri :

2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım

Yük tipi : Dirençli

Ohm cinsinden yük empedansı :

1 kOhm gerilim
300 Ohm akım

Stabilizasyon süresi : 1 ms

Dönüşüm süresi : 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi

Mutlak doğruluk hatası :

Tam ölçeğin +/- %0,1'i at 25 °C
Tam ölçeğin +/- % 1'i

Sıcaklık sapması : +/- 0,006 %FS/°C

Tekrarlama doğruluğu : +/- 0,4 %FS

Doğrusal olmama : +/- 0,01 %FS

Çıkış dalgalanması : 20 mV

Çapraz karışma : <= 1 LSB

[Us] nominal besleme gerilimi : 24 V DC

Besleme gerilimi limitleri : 20,4…28,8 V

Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için çıkış devre

Akım tüketimi :

40 mA -de 5 V DC -de bara konnektörü üzerinden tam yük
35 mA -de 5 V DC -de bara konnektörü üzerinden yüksüz
30 mA -de 24 V DC -de harici besleme aracılığıyla yüksüz
70 mA -de 24 V DC -de harici besleme aracılığıyla tam yük

Yerel sinyalleme : PWR: 1 LED (yeşil)

Elektrikli bağlantı :

11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için

Yalıtım :

Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC

Kesinti dayanımı :

1 kV güç besleme ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunIEC 61000-4-5
1 kV çıkış ortak mod 'e uygunIEC 61000-4-5

Montaj desteği :

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel

Yükseklik : 90 mm

Derinlik : 70 mm

Genişlik : 23,6 mm

Ürün ağırlığı : 0,115 kg

Öne Çıkan Özellikler

2 Analog Çıkış Kanalı – 0-10V veya 4-20mA sinyal çıkışı desteği

Modicon TM3 Serisi ile Uyumlu – Schneider PLC sistemlerine kolay entegrasyon

DIN Ray Montaj Uyumu – Kolay kurulum ve yerden tasarruf

Endüstriyel Standartlarda Güvenilirlik – Zorlu ortam koşullarında stabil performans

Kullanım Alanları

Otomasyon sistemleri

Endüstriyel proses kontrol

HVAC uygulamaları

Fabrika otomasyonu ve veri toplama sistemleri

Neden TM3AQ2?

Schneider Electric’in güvenilirliği ile sunulan TM3AQ2 modülü, hızlı tepki süresi, kolay konfigürasyon ve uzun ömürlü kullanım avantajlarıyla öne çıkar. Kompakt yapısı sayesinde pano içi alan kullanımı optimize edilir.
