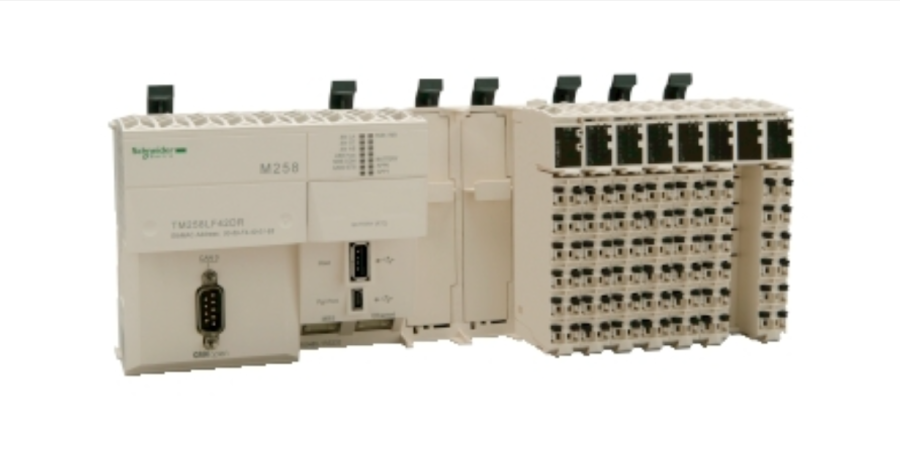

SCHNEIDER TM258LF42DR M258 42I/O 24VDC RÖLE MANTIK KONTROLÖRÜ

SCHNEIDER TM258LF42DR M258 42I/O 24VDC RÖLE MANTIK KONTROLÖRÜ

Endüstriyel otomasyonun güvenilir çözümü: SCHNEIDER TM258LF42DR M258. 42 giriş/çıkış (I/O) kapasitesi ve 24VDC beslemesi ile bu güçlü mantık kontrolörü, karmaşık otomasyon süreçlerini yönetmek için tasarlanmıştır. Röle çıkışlı yapısı sayesinde geniş uygulama alanına sahiptir ve farklı cihazlarla kolay entegrasyon sunar.

Teknik Özellikler

Ürün serisi : Modicon M258

Ürün Ya da Bileşen Tipi : Lojik kontrolör

Dijital G/Ç sayısı : 42

Dijital çıkış sayısı :

12 röle çıkışı
4 hızlı çıkış

Dijital giriş sayısı :

10 için hızlı giriş
12 için giriş
4 için düzenli giriş

Dijital giriş lojiği :

Blok için hızlı giriş
Blok için düzenli giriş
Kaynak için giriş

Dijital giriş gerilimi : 24 V

Dijital giriş gerilim tipi : DC

Gerilim durumu 1 garantili :

>= 15 V için hızlı giriş
>= 15 V için hızlı çıkış
>= 15 V için düzenli giriş

Gerilim durumu 0 garantili :

<= 5 V için hızlı giriş
<= 5 V için hızlı çıkış
<= 5 V için düzenli giriş

Dijital giriş akımı :

4 mA için hızlı giriş
4 mA için düzenli giriş

Giriş empedansı :

6 kOhm için hızlı giriş
6 kOhm için düzenli giriş

Yapılandırılabilir filtreleme süresi :

0 ms için hızlı giriş/düzenli giriş ve hızlı çıkış
1,5 msn için hızlı giriş/düzenli giriş ve hızlı çıkış
12 ms için hızlı giriş/düzenli giriş ve hızlı çıkış
4 ms için hızlı giriş/düzenli giriş ve hızlı çıkış

Kontak engelleme filtrelemesi :

2 µs...4 msn yapılandırılabilir hızlı giriş/düzenli giriş ve hızlı çıkış

Aygıtlar arasında maksimum kablo mesafesi :

<30 m için hızlı giriş
<30 m için hızlı çıkış
<30 m için düzenli giriş

Kanallar ve iç lojik arasındaki yalıtım : 500 Vrms AC

Kanallar arasındaki yalıtım : Hiçbiri

Dijital çıkış lojiği : Kaynak

Dijital çıkış gerilimi : 24 V DC

Çıkış gerilimi limitleri : 19,2...28,8 V

Dijital çıkış akımı : 4 mA için hızlı çıkış

[Us] nominal besleme gerilimi :

24 V DC için yerleşik uzman modülleri gücü
24 V DC için G/Ç güç segmenti
24 V DC için ana besleme

Besleme gerilimi limitleri : 20,4…28,8 V

[In] nominal akım :

0,04 A için yerleşik uzman modülleri gücü
10 A için G/Ç güç segmenti
0,33 A için ana besleme

Tepe akımı :

100 kA (süre = <= 70 s) için ana besleme
25 kA (süre = <= 500 s) için G/Ç güç segmenti
50 kA (süre = <= 150 s) için yerleşik uzman modülleri gücü
1,2 A (süre = > 70 s) için ana besleme

W cinsinden maksimum güç tüketimi : 17,22 W

Bellek açıklaması :

Flash 128 MB
Dahili RAM 64 MB

Gerçek zamanlı saat :

Kullanıcı kalibrasyonu olmadan clock, clock drift < 30 sn/ay at 25 °C
Kullanıcı kalibrasyonu ile clock, clock drift <= 6 sn/ay

Yedeklenen veri :

Saklama ve saklama sürekli tür değişkenler CR2477M Renata, 1,5 yıl otonomi

Entegre bağlantı tipi :

1 yalıtımlı seri bağlantıile dişi RJ45 konnektör, protokol: Modbusile master/slave yöntem, iletim çerçevesi: RTU/ASCII veya karakter modu ASCII, fiziksel arayüz: RS232/RS485, aktarim hizi: 300...115200 bps
1 yalıtımlı seri bağlantıile dişi RJ45 konnektör, protokol: Ethernet Modbus TCP/IPile slave yöntem, fiziksel arayüz: 10BASE-T/100BASE-TX
1 yalıtımlı seri bağlantıile mini B USB konnektör, aktarim hizi: 480 Mbit/sn
1 yalıtımlı seri bağlantıile USB tip A konnektör, aktarim hizi: 480 Mbit/sn
2 serbest slot PCI
1 CANopenile erkek SUB-D 9 konnektör, protokol: CANopenile master yöntem

İletim hızı :

125 kbit/s veriyolu uzunlugu için 500 m için CANopen
250 kbit/s veriyolu uzunlugu için 250 m için CANopen
50 kbit/s veriyolu uzunlugu için 1000 m için CANopen
500 kbit/s veriyolu uzunlugu için 100 m için CANopen
10 kbit/s veriyolu uzunlugu için 5000 m için CANopen
1000 kbit/s veriyolu uzunlugu için 4 m için CANopen
20 kbit/s veriyolu uzunlugu için 2500 m için CANopen
800 kbit/s veriyolu uzunlugu için 25 m için CANopen

Sayım giriş sayısı : 8 sayaç girişleri -de 200 kHz

Yerel sinyalleme :

Kanal başına 1 LED için G/Ç durumu
1 LED için CAN0 STS
1 LED için MBS COM
1 LED yeşil/kırmızı için APP0
1 LED yeşil/kırmızı için APP1
1 LED yeşil/kırmızı için Eth NS (Ethernet ağ durumu)
1 LED yeşil/kırmızı için Eth ST (Ethernet durumu)
1 LED yeşil/kırmızı için RUN/MS (modül durumu)
1 LED yeşil/kırmızı için USB ana makine
1 LED yeşil/sarı için Eth LA (Ethernet etkinliği)
1 LED kırmızı için BATT (pil durumu)

Montaj Desteği : Simetrik DIN rayı

Genişlik : 262,5 mm

Yükseklik : 99 mm

Derinlik : 85 mm

Ürün Ağırlığı : 0,8 kg

Elektrostatik deşarja direnç :

4 kV kontakta 'e uygunIEC 61000-4-2
8 kV havada 'e uygunIEC 61000-4-2

Elektromanyetik alanlara direnç :

1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3

10 V/m 80...2000 MHz 'e uygunIEC 61000-4-3

Hızlı geçici akımlara direnç :

1 kV 'e uygunIEC 61000-4-4 (G/Ç)
1 kV 'e uygunIEC 61000-4-4 (ekranlı kablo)
2 kV 'e uygunIEC 61000-4-4 (güç hatları)

Kesinti dayanımı :

0,5 kV diferansiyel mod 'e uygunIEC 61000-4-5
1 kV ortak mod 'e uygunIEC 61000-4-5

Öne Çıkan Avantajlar

Yüksek performanslı PLC mimarisi ile hızlı işlem süresi

Modüler yapı sayesinde kolay genişletme ve esnek sistem tasarımı

Endüstriyel ağlara uyumlu yapı (Ethernet, CANopen entegrasyonu)

Kompakt tasarımı ile pano içinde yer tasarrufu sağlar

Schneider Electric’in EcoStruxure™ uyumlu platformlarında tam destek

Kullanım Alanları

Otomatik üretim hatları

Paketleme makineleri

Endüstriyel proses kontrol sistemleri

HVAC sistemleri

Gıda, otomotiv, tekstil ve daha birçok sektörde uygulama imkanı

Neden TM258LF42DR M258?

Schneider Electric güvencesiyle sunulan TM258LF42DR modeli, endüstriyel kontrol projelerinizde maksimum güvenilirlik, esneklik ve ölçeklenebilirlik sunar. Enerji verimliliği, uzun ömür ve düşük bakım ihtiyacı sayesinde toplam sahip olma maliyetinizi düşürür.
