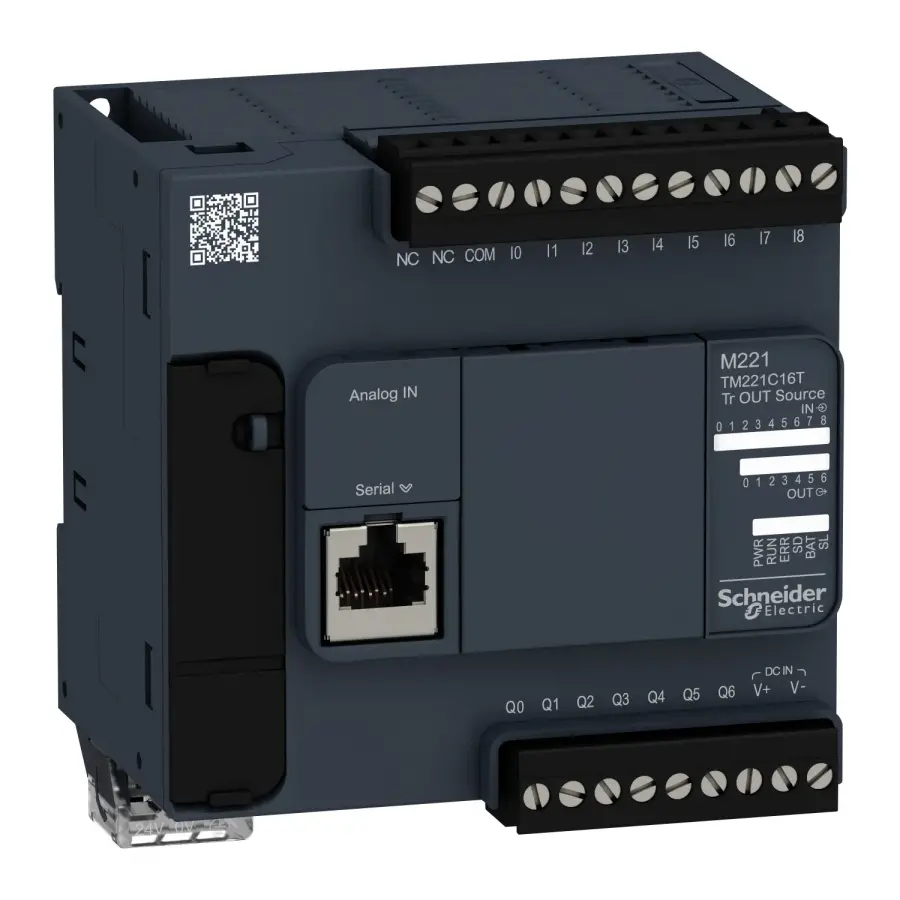

SCHNEIDER TM221C16T PLC M221-16G/Ç TR.SOURCE

SCHNEIDER TM221C16T PLC M221-16G/Ç TR.SOURCE

Schneider Electric TM221C16T PLC, endüstriyel otomasyon sistemleriniz için yüksek performans ve esneklik sunan kompakt bir kontrol çözümüdür. Modicon M221 serisi kapsamında yer alan bu model, 16 giriş/çıkış (G/Ç) kapasitesi ve transistör çıkış yapısı ile hızlı ve hassas kontrol gerektiren uygulamalar için idealdir.

Teknik Özellikler

Ürün serisi : Modicon M221

Ürün Ya da Bileşen Tipi : Lojik kontrolör

[Us] nominal besleme gerilimi : 24 V DC

Dijital giriş sayısı : 9, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1

Analog giriş modülü : 2 -de 0...10 V

Dijital çıkış tipi : Transistör

Dijital çıkış sayısı : 7 transistör 2 hızlı çıkış

Dijital çıkış gerilimi : 24 V DC

Dijital çıkış akımı : 0.5 A

Dijital G/Ç sayısı : 16

G/Ç genişleme modülünün sayısı :

4 (yerel G/Ç mimarisi)
11 (uzak G/Ç mimarisi)

Besleme gerilimi limitleri : 20,4…28,8 V

Kalkış akımı : 35 A

W cinsinden güç tüketimi :

10 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)
3,9 W -de 24 V (G/Ç genişleme modülsüz)

Güç besleme çıkış akımı :

0,325 A 5 V için genişletme veriyolu
0,15 A 24 V için genişletme veriyolu

Dijital giriş lojiği : Blok veya kaynak (pozitif/negatif)

Dijital giriş gerilimi : 24 V

Dijital giriş gerilim tipi : DC

Analog giriş çözünürlüğü : 10 bit

LSB değeri : 10 mV

Dönüşüm süresi : Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş

Girişlerde izin verilen aşırı yük :

+/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş

Gerilim durumu 1 garantili : >= 15 V için giriş

Gerilim durumu 0 garantili : <= 5 V için giriş

Dijital giriş akımı :

7 mA için Dijital giriş
5 mA için hızlı giriş

Giriş empedansı :

3.4 kOhm için Dijital giriş
100 kOhm için analog giriş
4,9 kOhm için hızlı giriş

Yanıt süresi :

35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış

Yapılandırılabilir filtreleme süresi :

0 ms için giriş
3 ms için giriş
12 ms için giriş

Dijital çıkış lojiği : Pozitif lojik (kaynak)

Maksimum gecikme ilk yukarı : 3,5 A

Çıkış frekansı :

100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q6 terminal

Mutlak doğruluk hatası : Tam ölçeğin +/- % 1'i için analog giriş

Maksimum kaçak akımı : 0,1 mA için transistör çıkışı

Maksimum gerilim düşüşü : <1 V

Mekanik dayanıklılık : 20000000 cycles için transistör çıkışı

Maksimum tungsten yükü : <12 W için çıkış ve hızlı çıkış

Koruma tipi : Aşırı yük ve kısa devre koruması -de 0,2 A

Sıfırlama süresi : 1 s otomatik sıfırlama

Bellek kapasitesi :

256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM

Yedeklenen veri : 256 kB dahili flash bellek için uygulama ve verinin yedeği

Veri depolama ekipmanı : 2 GB SD kart (opsiyonel)

Pil tipi : BR2032 or CR2032X lityum şarj edilemez

Yedekleme süresi : 1 yıl -de 25 °C (güç kaynağı kesintisi ile)

1 talimatın uygulanma süresi : 0,3 ms için olay ve periyodik görev

Komut başına yürütme süresi : 0.2 µs Boolean

Komut başına yürütme süresi : 60 µs yanıt süresi

Nesne alanlarının maksimum boyutu :

512 %KW sabit word
512 %M bellek biti
255 %TM zamanlayıcı
8000 %MW bellek word
255 %C sayaç

Gerçek zamanlı saat : Ile

Saat sapması : <= 30 sn/ay -de 25 °C

Düzenleme döngüsü : Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü

Konumlama fonksiyonları :

Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)

Kullanılabilir işlev :

Frekans jeneratörü
PWM
PLS

Sayım giriş sayısı : 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit

Counter function :

Darbe/yön
A/B
Monofaze

Entegre bağlantı tipi :

USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485

Besleme : (seri)seri bağlantı besleme: 5 V, <200 Ma

İletim hızı :

1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB

Haberleşme port protokolü :

USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network

Yerel sinyalleme :

PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
G/Ç durumu: kanal başına 1 LED (yeşil)

Elektrikli bağlantı :

çıkarılabilir vidalı terminal bloğu girişler için
çıkarılabilir vidalı terminal bloğu çıkışlar için
terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için

Aygıtlar arasında maksimum kablo mesafesi :

Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış

Yalıtım :

Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
Besleme ve toprak arasında -de 1500 V AC
Giriş ve toprak arasında -de 500 V AC
Besleme ve dahili lojik arasında -de 2300 V AC

Montaj desteği :

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel

Yükseklik : 90 mm

Derinlik : 70 mm

Genişlik : 95 mm

Ürün ağırlığı : 0,346 kg

Kullanım Alanları

Makine otomasyonu, konveyör sistemleri, paketleme makineleri, HVAC uygulamaları ve daha fazlası için güvenilir çözüm sunar.

Neden Schneider TM221C16T?

Kompakt yapısı sayesinde pano içinde minimum yer kaplar, genişletilebilir yapısıyla da büyüyen otomasyon ihtiyaçlarınıza uyum sağlar. Schneider Electric kalitesiyle uzun ömürlü ve sürdürülebilir kontrol imkanı sunar.
