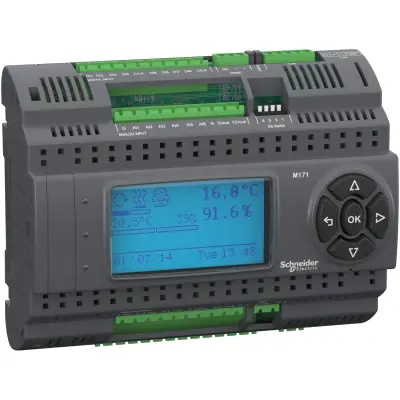

Schneider Electric TM171PDM27R, Modicon M171 serisi için geliştirilmiş, kompakt ve yüksek performanslı bir HMI (İnsan Makine Arayüzü) ekranıdır. 2.7 inç grafik LCD ekranı, kullanıcı dostu arayüzü ve doğrudan kontrolör entegrasyonu ile HVAC, pompa ve makine otomasyon sistemlerinde kolay kullanım ve etkili görselleştirme sağlar.

Teknik Özellikler

Ürün serisi : Modicon M171/M172

Ürün Ya da Bileşen Tipi : Programlanabilir denetleyiciler

Ürüne özel uygulama : HVAC ve pompalama çözümü

Model : Programlanabilir

Total inputs/outputs : 27

Dijital giriş sayısı : 8

Dijital çıkış sayısı :

3 için röle çıkışları SPST with same common
2 için röle çıkışları SPST with same common
2 için röle çıkışları SPDT with independent common

Dijital çıkış akımı :

8 A için röle SPDT
5 A için röle SPST

Analog giriş modülü :

2 analog giriş NTC
4 configurable

Analog çıkış sayısı :

3 gerilim/akım, aralik: 4...20 mA or 0...10 V
2 open collector, aralik: 1 kHz, 12 V, 35 Ma

Portun sayısı :

1 CAN portu - vidalı terminal bloğu
1 USB tip A - USB tip A dişi
1 USB tip mini B - USB device port Mini-B
1 RS485 - vidalı terminal bloğu (Modbus serial link)

Giriş/çıkış sayısı :

6 analog giriş(s)
5 analog çıkış(s)
8 digital input(s)
7 digital output(s)
1 high-speed counter(s)

Dijital giriş lojiği : Blok veya kaynak (pozitif/negatif)

Dijital giriş gerilimi :

24 V AC/DC
48 V DC

Dijital giriş akımı : 2,5 mA

Giriş empedansı : 20 kOhm

Analog giriş tipi :

gerilim 0...5 V (ratiometric)
akım 4...20 mA
impedance 0...1500 hOhm
impedance 0...300 daOhm
NTC sıcaklık probu - 50...110 °C - çözünürlük: 0,1 °C (extended)
gerilim 0...10 V
Pt 1000 sıcaklık probu - 200...800 °C - çözünürlük: 0,1 °C
NTC sıcaklık probu - 40...150 °C - çözünürlük: 0,1 °C

Sensör güç beslemesi :

5 V DC -de 50 mA
12 V DC -de 150 mA

[Us] nominal besleme gerilimi :

24 V +/- %20 AC/DC
48 V +/- %20 DC

W cinsinden güç tüketimi : 5 W -de 24...48 V AC/DC

Gerçek zamanlı saat : Dahili clock at -10…55 °C

Ekran tipi : LCD ekran - 128 x 64 piksel

Aşırı gerilim kategorisi : II

Yerel sinyalleme :

Programmable: 1 LED (kırmızı)
Programmable: 1 LED (sarı)
Programmable: 1 LED (yeşil)

Montaj Desteği : Gömme montaj

Genişlik : 160 mm

Yükseklik : 96 mm

Derinlik : 10 mm

Ürün Ağırlığı : 0,32 kg

Öne Çıkan Özellikler

Kompakt tasarımı ile dar alanlarda bile rahat montaj

M171 kontrolörlerle tam uyumlu, sorunsuz iletişim

Enerji verimliliği yüksek, düşük güç tüketimi

Modbus üzerinden kolay entegrasyon

HVAC ve otomasyon sistemleri için optimize edilmiş yapı

Cihaz durumu, arıza kodları ve proses bilgilerini net bir şekilde görüntüleme imkanı

Uygulama Alanları

HVAC sistemleri (ısıtma, havalandırma, soğutma)

Pompa ve fan kontrol sistemleri

Bina otomasyonu

Endüstriyel makine kontrol panoları

Soğutma grupları ve kompakt sistemler

Neden SCHNEIDER TM171PDM27R?

TM171PDM27R, kompakt bir alanda maksimum kullanıcı etkileşimi sağlayan bir performans ekranıdır. Modicon M171 serisi PLC'lerle doğrudan çalışabilen bu ekran, kontrol sisteminize profesyonel bir görünüm ve gelişmiş kullanıcı deneyimi kazandırır. Hem ekonomik hem de işlevsel bir HMI çözümüdür.
