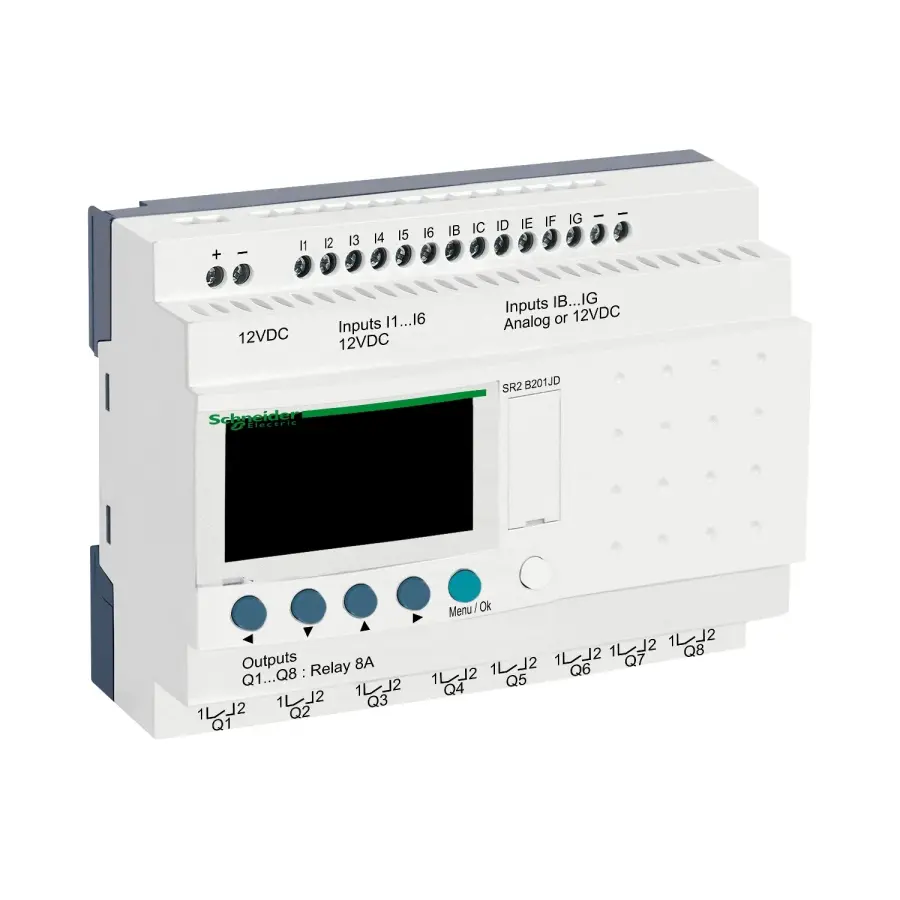

SCHNEIDER SR2B201JD ZELİO LOGİC 6 GİRİŞ/8 ÇIKIŞ 12VDC AKILLI RÖLE

SCHNEIDER SR2B201JD ZELİO LOGİC 6 GİRİŞ/8 ÇIKIŞ 12VDC AKILLI RÖLE

Schneider Electric SR2B201JD, kompakt yapısı, esnek programlanabilirliği ve endüstriyel dayanıklılığı ile öne çıkan bir Zelio Logic akıllı röle modelidir. 6 dijital giriş ve 8 röle çıkışa sahip olan bu model, 12V DC besleme voltajı ile çalışır. Küçük ve orta ölçekli otomasyon uygulamaları için ideal olan bu ürün, hem maliyet etkin hem de kullanıcı dostu bir çözümdür.

Teknik Özellikler

Ürün serisi : Zelio Logic

Ürün Ya da Bileşen Tipi : Kompakt akıllı röle

Yerel ekran : Ile

Kontrol şeması satır sayısı :

0…240ile ladder programlama
0…500ile FBD programlama

Döngü süresi : 6…90 ms

Yedekleme süresi : 10 yıl -de 25 °C

Saat sapması :

12 dk/yıl -de 0…55 °C
6 sn/ay -de 25 °C

Kontroller : Her güç verildiğinde program belleği

[Us] nominal besleme gerilimi : 12 V DC

Besleme gerilimi limitleri : 10,4…14,4 V

Maksimum besleme akımı : 200 mA (uzatma olmadan)

W cinsinden güç dağılımı : 2,5 W uzatma olmadan

Ters polarite koruması : Ile

Dijital giriş sayısı : 12 'e uygunIEC 61131-2 Tip 1

Dijital giriş tipi : Dirençli

Dijital giriş gerilimi : 12 V DC

Dijital giriş akımı : 4 mA

Sayım frekansı : 1 kHz için Dijital giriş

Gerilim durumu 1 garantili :

>= 7 V için ayrık giriş devreleri olarak kullanılmış IB...IG
>= 5,6 V için I1...IA ve IH...IR Dijital giriş devresi

Gerilim durumu 0 garantili :

<= 3 V için ayrık giriş devreleri olarak kullanılmış IB...IG
<= 2,4 V için I1...IA ve IH...IR Dijital giriş devresi

Geçerli durum 1 garanti :

>= 2 mA (I1...IA ve IH...IR Dijital giriş devresi)
>= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)

Geçerli durum 0 garanti :

<= 0.9 mA (I1...IA ve IH...IR Dijital giriş devresi)
<= 0.9 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)

Giriş uyumluluğu : 3 telli yakınlık sensörleri PNP için Dijital giriş

Analog giriş sayısı : 6

Analog giriş tipi : Ortak mod

Analog giriş aralığı :

0...10 V
0...12 V

Maksimum izin verilebilir gerilim : 14,4 V için analog giriş devresi

Analog giriş çözünürlüğü : Maksimum gerilimde 8 bit

LSB değeri : 39 mV için analog giriş devresi

Dönüşüm süresi : Akıllı röle döngü süresi için analog giriş devresi

Dönüşüm hatası :

+/- 5 % -de 25 °C için analog giriş devresi
+/- % 6,2 -de 55 °C için analog giriş devresi

Tekrarlama doğruluğu : +/- 2 % -de 55 °C için analog giriş devresi

Çalışma mesafesi : 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi

Giriş empedansı :

14 kOhm için analog giriş devreleri olarak kullanılmış IB...IG
14 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG
2,7 kOhm için I1...IA ve IH...IR Dijital giriş devresi

Çıkışların sayısı : 8 röle

Çıkış gerilimi limitleri :

24...250 V AC (röle çıkışı)
5...30 V DC (röle çıkışı)

Kontak tipi ve düzenleme : NA için röle çıkışı

Çıkış termal akımı : Tüm 8 çıkış için 8 A için röle çıkışı

Elektrik dayanıklılığı :

AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1

mA cinsinden anahtarlama kapasitesi : >= 10 mA -de 12 V (röle çıkışı)

Hz cinsinden çalışma hızı :

0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

Mekanik dayanıklılık : 10000000 cycles için röle çıkışı

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1

Saat : Ile

Yanıt süresi :

10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

Bağlantılar – terminaller :

Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu

Sıkma torku : 0,5 N.m

Aşırı gerilim kategorisi : III conforming to IEC 60664-1

Ürün Ağırlığı : 0,38 kg

Öne Çıkan Özellikler

Kompakt ve kullanıcı dostu tasarım

Kolay programlama ve devreye alma

LCD ekran üzerinden durum izleme ve hata kontrolü

Düşük voltajlı sistemler için ideal (12VDC uyumu)

Röle çıkışları ile doğrudan yük kontrolü

Güvenilir ve uzun ömürlü Schneider kalitesi

Uygulama Alanları

Aydınlatma ve motor kontrolü

Bina otomasyonu sistemleri

Su pompası ve tank seviye kontrolü

Tarımsal otomasyon sistemleri

Endüstriyel küçük proses uygulamaları

Panolar ve saha kontrol çözümleri

Neden SCHNEIDER SR2B201JD?

SR2B201JD, kompakt boyutuna rağmen güçlü kontrol yetenekleri sunar. Programlanabilir giriş/çıkış yapısı sayesinde birçok otomasyon uygulamasında rahatlıkla kullanılabilir. Özellikle düşük gerilimli sistemlerde tercih edilen 12V DC destekli bu model, Zelio Logic ailesinin güvenilirliğini ekonomik çözümlerle birleştirir.
