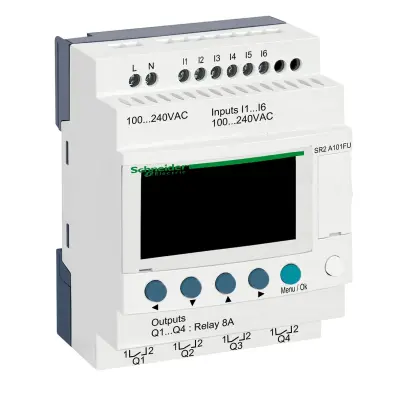

SCHNEIDER SR2A101FU 6 GİRİŞ/4 ÇIKIŞ 100-240VAC KOMPAKT AKILLI RÖLE

SCHNEIDER SR2A101FU 6 GİRİŞ/4 ÇIKIŞ 100-240VAC KOMPAKT AKILLI RÖLE

Schneider SR2A101FU, Zelio Logic serisine ait, küçük otomasyon projeleri için tasarlanmış kompakt akıllı röle modelidir. 6 dijital giriş ve 4 dijital röle çıkışıyla, bina otomasyonu, makine kontrolü ve basit proses uygulamaları için ideal çözümler sunar. 100-240V AC çalışma gerilimi ile yaygın elektrik altyapılarına uyumludur. Kullanıcı dostu programlama arayüzü sayesinde hızlı devreye alma ve esnek kontrol imkanı sağlar.

Teknik Özellikler

Ürün serisi : Zelio Logic

Ürün Ya da Bileşen Tipi : Kompakt akıllı röle

Yerel ekran : Ile

Kontrol şeması satır sayısı : 0…240ile ladder programlama

Döngü süresi : 6…90 ms

Yedekleme süresi : 10 yıl -de 25 °C

Saat sapması :

12 dk/yıl -de 0…55 °C
6 sn/ay -de 25 °C

Kontroller : Her güç verildiğinde program belleği

[Us] nominal besleme gerilimi : 100...240 V AC

Besleme gerilimi limitleri : 85…264 V

Besleme frekansı : 50/60 Hz

Maksimum besleme akımı :

30 mA -de 240 V (uzatma olmadan)
80 mA -de 100 V (uzatma olmadan)

VA cinsinden güç tüketimi : 7 VA uzatma olmadan

Yalıtım gerilimi : 1780 V

Koruma Türü : Terminallerin dönüşümüne karşı (kontrol talimatları uygulanmamış)

Dijital giriş sayısı : 6

Dijital giriş gerilimi : 100...240 V AC

Dijital giriş akımı : 0,6 mA

Dijital giriş frekansı :

47...53 Hz
57...63 Hz

Gerilim durumu 1 garantili : >= 79 V için Dijital giriş

Gerilim durumu 0 garantili : <= 40 V için Dijital giriş

Geçerli durum 1 garanti : >= 0.17 mA (Dijital giriş)

Geçerli durum 0 garanti : <= 0.5 mA (Dijital giriş)

Analog giriş sayısı : 0

Giriş empedansı : 350 kOhm için Dijital giriş

Çıkışların sayısı : 4 röle

Çıkış gerilimi limitleri :

5...30 V DC (röle çıkışı)
24...250 V AC

Kontak tipi ve düzenleme : NA için röle çıkışı

Çıkış termal akımı : Tüm 4 çıkış için 8 A için röle çıkışı

Elektrik dayanıklılığı :

AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1

mA cinsinden anahtarlama kapasitesi : >= 10 mA -de 12 V (röle çıkışı)

Hz cinsinden çalışma hızı :

0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

Mekanik dayanıklılık : 10000000 cycles için röle çıkışı

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1

Saat : Olmadan

Yanıt süresi :

50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş
50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş
50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş
50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş
10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

Bağlantılar – terminaller :

Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu

Sıkma torku : 0,5 N.m

Aşırı gerilim kategorisi : III conforming to IEC 60664-1

Ürün ağırlığı : 0,25 kg

IP koruma derecesi :

IP20 'e uygunIEC 60529 (terminal bloğu)
IP40 'e uygunIEC 60529 (ön panel)

Ürün Avantajları

Kompakt yapı ile dar alanlara kolay montaj

Kullanıcı dostu yazılım ve sezgisel programlama

Röle çıkışları ile doğrudan yük kontrolü

Entegre ekran sayesinde durum takibi ve manuel kontrol imkanı

Schneider Electric güvencesi ile uzun ömürlü ve güvenilir çalışma
