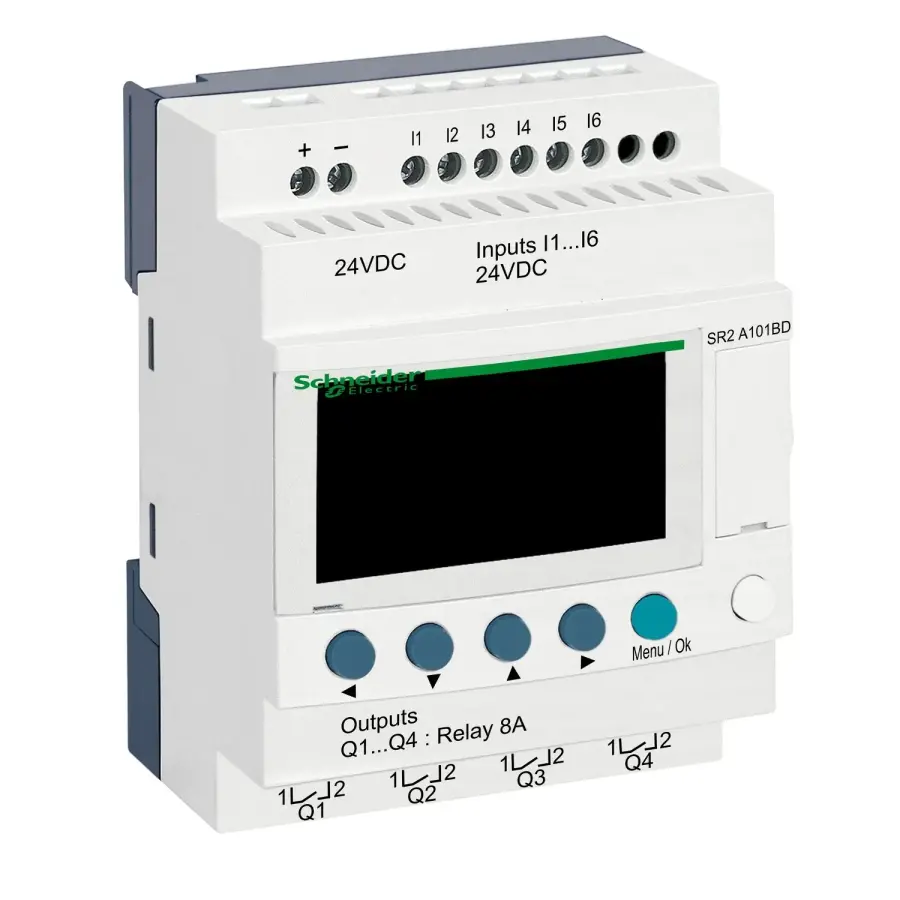

SCHNEIDER SR2A101BD 6 GİRİŞ/4 ÇIKIŞ 24VDC KOMPAKT AKILLI RÖLE

SCHNEIDER SR2A101BD 6 GİRİŞ/4 ÇIKIŞ 24VDC KOMPAKT AKILLI RÖLE

Schneider SR2A101BD, 24V DC besleme ile çalışan, 6 dijital giriş ve 4 röle çıkışına sahip kompakt bir akıllı röledir. Zelio Logic serisinin bir parçası olan bu cihaz, basit otomasyon ihtiyaçları için ideal çözümler sunar. Küçük makineler, aydınlatma kontrolü, HVAC sistemleri ve proses otomasyonu gibi uygulamalarda güvenilir, ekonomik ve kolay programlanabilir bir alternatiftir.

Teknik Özellikler

Ürün serisi : Zelio Logic

Ürün Ya da Bileşen Tipi : Kompakt akıllı röle

Yerel ekran : Ile

Kontrol şeması satır sayısı : 0…240ile ladder programlama

Döngü süresi : 6…90 ms

Yedekleme süresi : 10 yıl -de 25 °C

Saat sapması :

12 dk/yıl -de 0…55 °C
6 sn/ay -de 25 °C

Kontroller : Her güç verildiğinde program belleği

[Us] nominal besleme gerilimi : 24 V DC

Besleme gerilimi limitleri : 19,2…30 V

Maksimum besleme akımı : 100 mA (uzatma olmadan)

W cinsinden güç dağılımı : 3 W uzatma olmadan

Ters polarite koruması : Ile

Dijital giriş sayısı : 6 'e uygunIEC 61131-2 Tip 1

Dijital giriş tipi : Dirençli

Dijital giriş gerilimi : 24 V DC

Dijital giriş akımı : 4 mA

Sayım frekansı : 1 kHz için Dijital giriş

Gerilim durumu 1 garantili :

>= 15 V için I1...IA ve IH...IR Dijital giriş devresi
>= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG

Gerilim durumu 0 garantili :

<= 5 V için I1...IA ve IH...IR Dijital giriş devresi
<= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG

Geçerli durum 1 garanti :

>= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
>= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi)

Geçerli durum 0 garanti :

<= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
<= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi)

Giriş uyumluluğu : 3 telli yakınlık sensörleri PNP için Dijital giriş

Analog giriş sayısı : 0

Giriş empedansı :

12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG
12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG
7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi

Çıkışların sayısı : 4 röle

Çıkış gerilimi limitleri :

24...250 V AC (röle çıkışı)
5...30 V DC (röle çıkışı)

Kontak tipi ve düzenleme : NA için röle çıkışı

Çıkış termal akımı : Tüm 4 çıkış için 8 A için röle çıkışı

Elektrik dayanıklılığı :

AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1

mA cinsinden anahtarlama kapasitesi : >= 10 mA -de 12 V (röle çıkışı)

Hz cinsinden çalışma hızı :

0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

Mekanik dayanıklılık : 10000000 cycles için röle çıkışı

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1

Saat : Olmadan

Yanıt süresi :

10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

Bağlantılar – terminaller :

Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu

Sıkma torku : 0,5 N.m

Aşırı gerilim kategorisi : III conforming to IEC 60664-1

Ürün ağırlığı : 0,25 kg

Mikro kırılmalara bağışıklık : 1 ms

Ürün Avantajları

Kompakt boyutlu, ekonomik ve kullanıcı dostu çözüm

24V DC ile güvenli düşük gerilimle çalışma

Zelio Soft ile hızlı ve kolay programlama

LCD ekran ile yerinde izleme ve manuel müdahale imkânı

Schneider Electric kalitesiyle güvenilir ve uzun ömürlü performans
