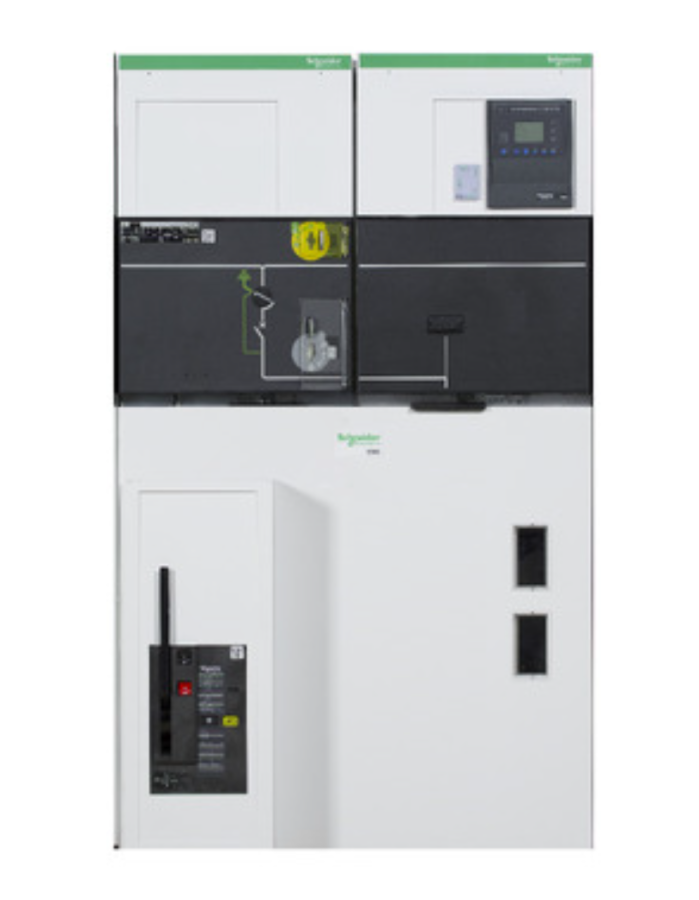

SCHNEIDER SM62DMTTD3C200A000 36kV 630A 16kA P3U20 TR A/K 24VDC M220VAC 200/5-5A

SCHNEIDER SM62DMTTD3C200A000 36kV 630A 16kA P3U20 TR A/K 24VDC M220VAC 200/5-5A

SCHNEIDER SM62DMTTD3C200A000, orta gerilim enerji dağıtım sistemleri için tasarlanmış, yüksek kaliteli ve güvenilir bir modüler hücre çözümüdür. 36kV gerilim seviyesine kadar çalışabilen bu hücre, 630A sürekli akım ve 16kA kısa devre kesme kapasitesi ile güçlü bir performans sunar. P3U20 TR A/K konfigürasyonu, gelişmiş koruma ve kontrol özellikleriyle öne çıkar.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Primary current transformer : 200 A

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Cihaz düzenleme : Thermal sensor TH110 (entegre)

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Kullanım Alanları

OG (Orta Gerilim) trafo merkezleri

Endüstriyel tesisler

Şehir içi dağıtım sistemleri

Yenilenebilir enerji altyapıları (GES, RES)

OG pano üreticileri ve entegratörleri

Ürünün Avantajları

Schneider Electric güvencesiyle yüksek güvenlik ve kalite

IEC standartlarına uygun yapı

Kolay devreye alma ve bakım

Enerji verimliliği sağlayan kompakt tasarım

Gelişmiş koruma ve izleme seçenekleri

Neden SM62DMTTD3C200A000 Tercih Edilmeli?

Saha koşullarına dayanıklı yapısı, güvenli bağlantı sistemi ve yüksek performanslı akım trafosu (200/5-5A) ile bu hücre, OG sistemler için ideal çözümler sunar.
