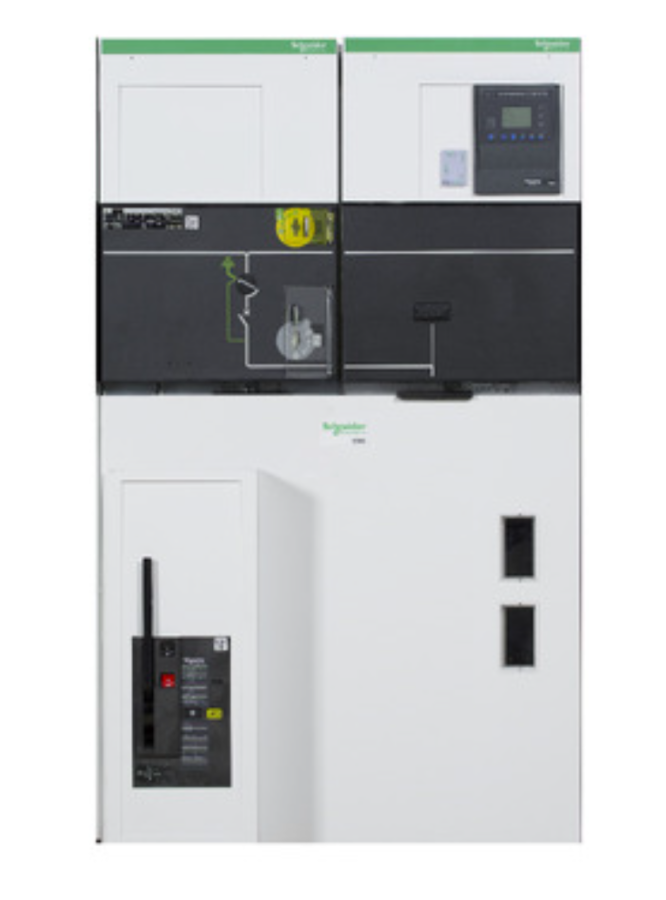

SCHNEIDER SM62DMHTS3X400A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 400/5A

SCHNEIDER SM62DMHTS3X400A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 400/5A

Schneider Electric SM62DMHTS3X400A000, enerji dağıtım sistemlerinde güvenilirlik ve yüksek performans arayan profesyoneller için tasarlanmış, orta gerilim anahtarlama ekipmanıdır. 36kV'ye kadar nominal gerilim ve 630A sürekli akım taşıma kapasitesi ile kritik altyapılar, sanayi tesisleri ve enerji dağıtım merkezleri için ideal çözümdür.

Teknik Özellikler

Ürün Serisi : SM6

Teknoloji tipi : Hava yalıtımlı şalt SF1

Cihaz kısa adı : DM1A şapka / toroid

Ürün veya bileşen türü : Kabin

Dahili ark koruması : 16 kA 1 s

Nominal frekans (fr) : 50/60 Hz

Anma gerilimi (Ur) : 36 kV

Anma yıldırım dürtü dayanım gerilimi (Yukarı) : 170 kV tepe

Nominal sürekli akım (Ir) : 630 A

Anma kısa süreli dayanma akımı (Ik) : 16 kA rms 1 s

Standartlar :

IEC 62271-200
IEC 62271-100: 2012

Otobüs nominal akımı : 630 A

Operatör türü :

CS
Yaylı RI tipi basmalı düğmeli devre kesici

Keylock türü : Düz

Koruma türü : Devre kesici

CB adı : SF1 tip 1

CB kurulumu : Bağlantı kesilebilir

Anma anahtarlama sırası : O - 0.3 sn - CO - 3 dk – CO

CB çalışma konumu : Sol taraf (B1)

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5 ... 40 °C

Depolama için ortam hava sıcaklığı : -40 ... 70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma yüksekliği : <= 1000 m

Öne Çıkan Avantajlar

Schneider Electric güvencesiyle uzun ömürlü ve dayanıklı yapı

Enerji verimliliğini ve sistem güvenliğini artıran akıllı koruma çözümleri

Kompakt tasarımı sayesinde pano içi kolay entegrasyon

SCADA sistemlerine uyumlu altyapı ile uzaktan izleme ve kontrol imkanı

Kullanım Alanları

Enerji dağıtım merkezleri

Endüstriyel tesisler

Alçak ve orta gerilim şalt sahaları

Yenilenebilir enerji santralleri (GES, RES vb.)

SM62DMHTS3X400A000, yüksek performans, güvenlik ve kompakt tasarımı bir arada sunar. Schneider Electric’in mühendislik gücüyle geliştirilen bu ürün, orta gerilim çözümlerinde fark yaratır.
