SCHNEIDER SM62DMHTD3C150A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 150/5-5A

SCHNEIDER SM62DMHTD3C150A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 150/5-5A

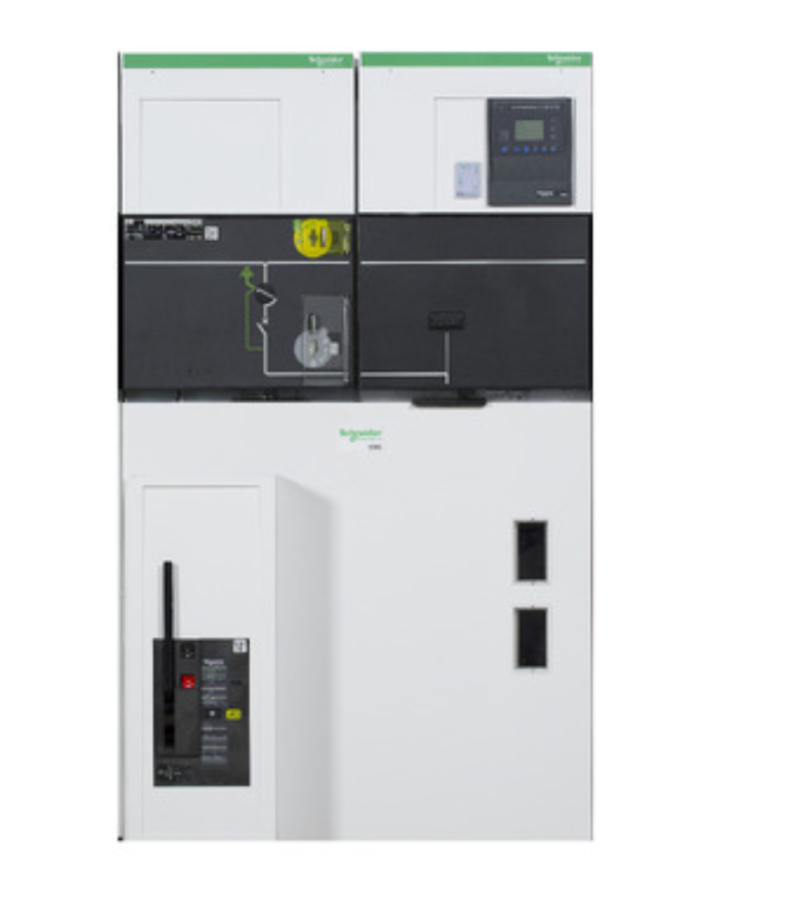

Schneider Electric SM62DMHTD3C150A000, orta gerilim enerji dağıtım sistemlerinde kullanılmak üzere tasarlanmış, yüksek performanslı ve SCADA uyumlu bir şalt hücresidir. 36kV anma gerilimi, 630A sürekli akım kapasitesi ve 16kA kısa devre kesme kabiliyeti ile enerji altyapılarında maksimum güvenlik ve verimlilik sağlar.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

[Uimp] nominal darbe dayanım voltajı : 70 kV rms 50 Hz for 1 dk

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Primary current transformer : 150 A

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Cihaz düzenleme : Thermal sensor TH110 (entegre)

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Ürün Avantajları

Schneider Electric güvencesi ile yüksek güvenlik ve uzun ömür

P3U20 HAT koruma yapısı ile kritik uygulamalarda tam güvenlik

SCADA ve enerji otomasyon sistemlerine tam entegrasyon

150/5-5A çift sekonder CT, hem ölçüm hem koruma için ayrı çıkış sağlar

Kolay montaj ve bakım imkanı sunan modüler tasarım

Kullanım Alanları

Orta gerilim elektrik dağıtım merkezleri

Endüstriyel üretim ve enerji tesisleri

Güneş ve rüzgar enerji santralleri (GES/RES)

Otomasyon sistemine entegre enerji altyapıları

Kamu ve özel sektör projeleri

SM62DMHTD3C150A000, ölçüm ve koruma işlemlerini ayrı devrelerle yürütebilen 150/5-5A CT yapısıyla, enerji yönetimi ve sistem güvenliği açısından yüksek hassasiyet sunar. SCADA sistemleriyle uyumu sayesinde uzaktan izleme ve kontrol olanağı sağlar. Kritik uygulamalarda güvenilirlik ve süreklilik arayan projeler için ideal bir tercihtir.
