SCHNEIDER SM62DMHTD3C100A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 100/5-5A

SCHNEIDER SM62DMHTD3C100A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 100/5-5A

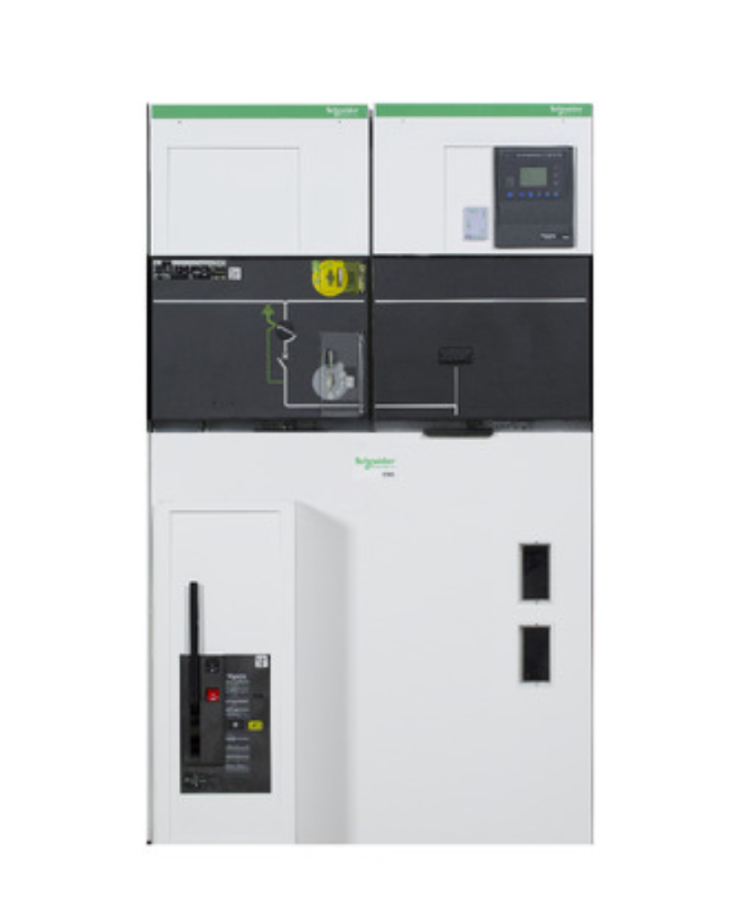

Schneider Electric SM62DMHTD3C100A000, yüksek performanslı ve güvenilir orta gerilim (MV) hücresi çözümlerinden biridir. Özellikle endüstriyel tesisler, altyapı projeleri ve enerji dağıtım sistemleri için ideal olan bu model, 36kV gerilim, 630A akım ve 16kA kısa devre kesme kapasitesi sunar.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

[Uimp] nominal darbe dayanım voltajı : 70 kV rms 50 Hz for 1 dk

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Primary current transformer : 100 A

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Cihaz düzenleme : Thermal sensor TH110 (entegre)

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Avantajlar

Yüksek güvenlik ve yalıtım standardı

Kompakt ve modüler tasarımı sayesinde kolay montaj

Uzun ömürlü ve düşük bakım gereksinimi

Endüstriyel otomasyon sistemleriyle uyumlu kontrol opsiyonları

Kullanım Alanları

Elektrik dağıtım merkezleri

Enerji üretim tesisleri

Endüstriyel otomasyon sistemleri

Yenilenebilir enerji projeleri

Schneider SM62DMHTD3C100A000, orta gerilim enerji dağıtımında maksimum verimlilik ve güvenlik sunar. Yüksek kaliteli bileşenleri ve Schneider Electric güvencesiyle, enerji altyapınızda fark yaratır.
