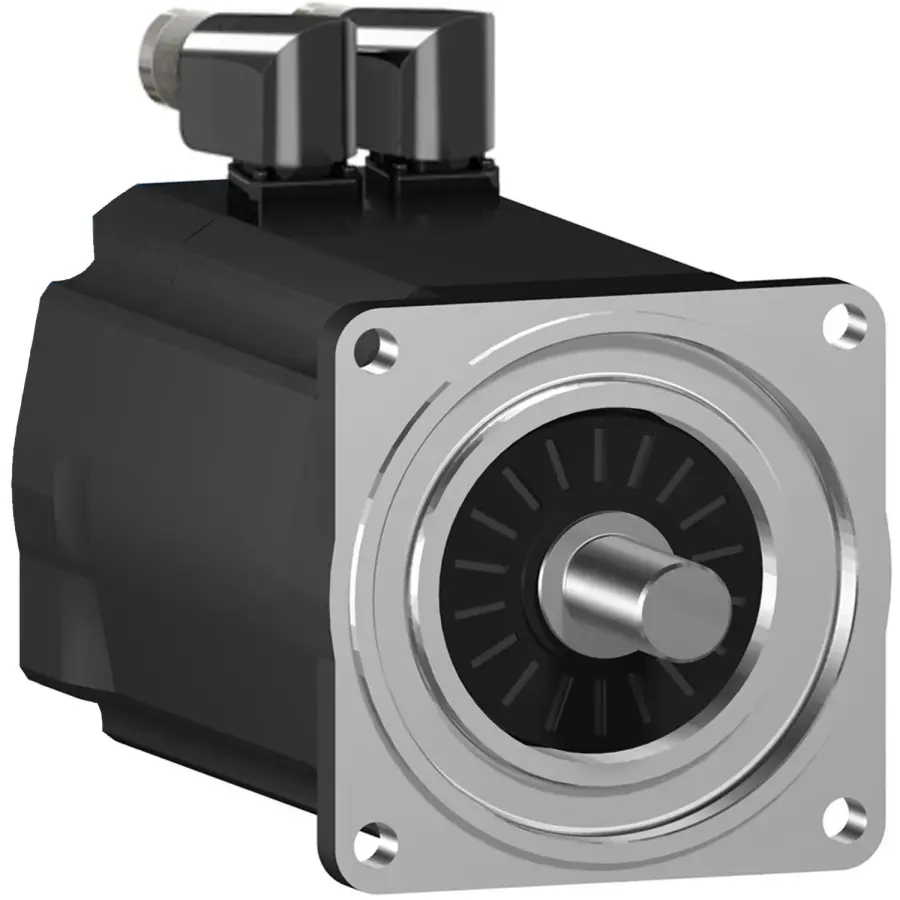

SCHNEIDER SH31003P12F2000 SH3 SERVO MOTOR 8Nm PAC LXM52 FAN

SCHNEIDER SH31003P12F2000 SH3 SERVO MOTOR 2Nm PAC LXM52 FAN

Schneider Electric SH31003P12F2000 SH3 Serisi Servo Motor, yüksek hassasiyet, güçlü tork ve maksimum güvenilirlik sunarak endüstriyel otomasyon uygulamalarında mükemmel performans sağlar. 8Nm nominal tork kapasitesine sahip olan bu motor, özellikle PAC LXM52 servo sürücüler ile %100 uyumlu şekilde çalışacak şekilde tasarlanmıştır.

Teknik Özellikler

Seri Uyumluluğu : PacDrive 3

Ürün Grubu : SH3.....P

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000 rpm

[Us] Nominal Besleme Gerilimi : 115...480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 6,6 A

Sürekli durma torku : 8 N.m -de 115...480 V trifaze

Sürekli güç : 2400 W

Tepe durma torku : 28,3 N.m -de 115...480 V trifaze

Nominal çıkış gücü :

790 W -de 115 V monofaze
1470 W -de 230 V monofaze
2390 W -de 400 V trifaze
2560 W -de 480 V trifaze

Nominal tork :

5,1 N.m -de 480 V trifaze
7,5 N.m -de 115 V monofaze
7 N.m -de 230 V monofaze
5,7 N.m -de 400 V trifaze

Nominal hız :

1000 rpm -de 115 V monofaze
2000 rpm -de 230 V monofaze
4000 rpm -de 400 V trifaze
4800 rpm -de 480 V trifaze

Maksimum akım Irms : 28,3 A

Şaft ucu : Paralel anahtar

Şaft çapı : 19 mm

Şaft uzunluğu : 40 mm

Anahtar genişliği : 6 mm

IP koruma derecesi :

IP54 şaft sızdırmazlık halkası olmadan şaft burç: conforming to IEC 60034-5
IP65 motor: conforming to IEC 60034-5
IP65 şaft burç: conforming to IEC 60034-5

Enkoder tipi : Mutlak çok dönüşlü SinCos Hiperface

Hız geri besleme çözünürlüğü : 128 periyod

Frenleme : Ile

Tutma torku : 9 N.m

Montaj Desteği : Uluslararası standart flanş

Motor flanş boyutu : 100 mm

Elektrikli bağlantı : Düz konnektör

Tork sabiti : 1,22 N.m/A -de 120 °C

Geri emf sabiti : 77 V/krpm -de 20 °C

Motor kutuplarının sayısı : 4

Rotor ataleti : 3,838 kg.cm²

Stator direnci : 1,43 Ohm

Stator endüktansı : 13,45 Mh

Maksimum radyal güç Fr :

1050 N -de 1000 rpm
830 N -de 2000 rpm
730 N -de 3000 rpm
660 N -de 4000 rpm

Maksimum eksenel güç Fa : 160 N

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 271,5 mm

Ortalama bilezik çapı : 95 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 9,0 mm

Montaj deliklerinin dairesel çapı : 115 mm

Ürün ağırlığı : 8 kg

Boyutlandırma referansı : SH31003P

Fazların ağ sayısı : 3

Sıcaklık bakır sıcak : 130 °C

Compatible drive output current 3s peak 2 : 15 A

Elektrikli bağlantı : Dönebilen dik açılı konektör

Kullanım Alanları

Otomasyon sistemleri, CNC makineleri, robotik hatlar, ambalaj makineleri ve hassas hareket kontrolü gerektiren tüm endüstriyel alanlarda kullanılabilir.

Neden SH3 Serisi Servo Motor?

Schneider Electric’in gelişmiş servo teknolojisine sahip SH3 serisi, verimli enerji kullanımı ve uzun ömürlü tasarımıyla yüksek performanslı uygulamalar için idealdir. 8Nm tork gücü, yüksek hassasiyetli işlerde kararlılığı garanti eder.
