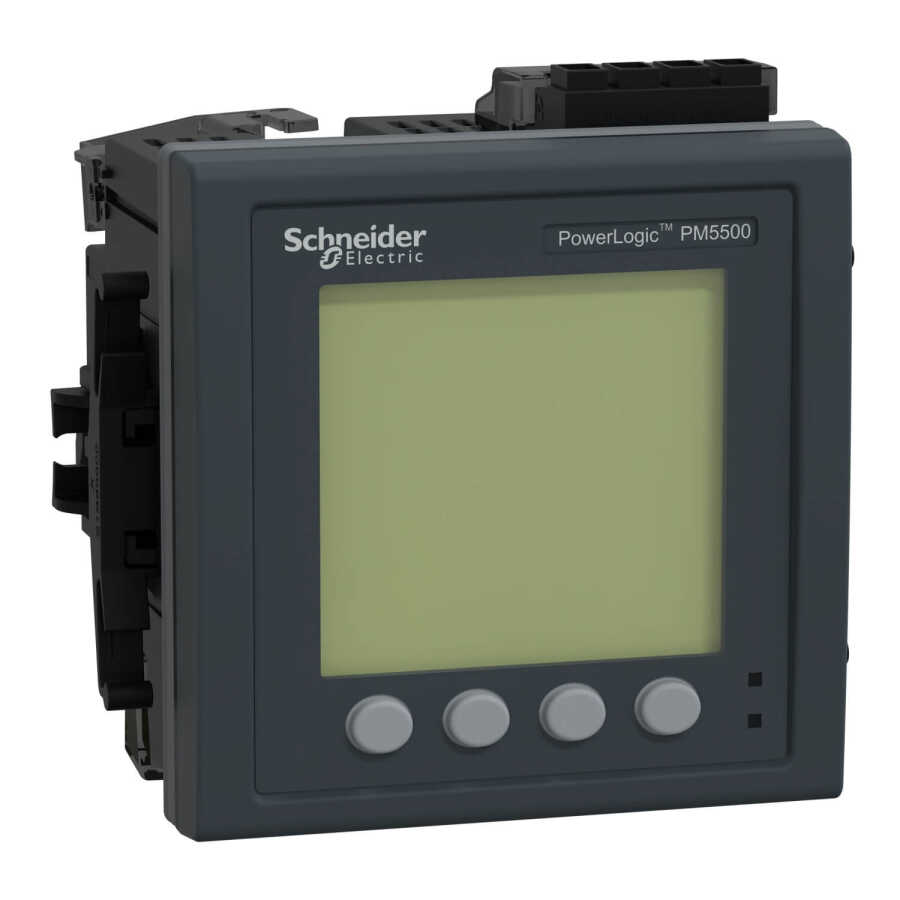

SCHNEIDER METSEPM5570 4DI/2DO 63.HARMONİK 2 ETHERNET MODBUS SERİ BAĞLANTI

SCHNEIDER METSEPM5570 4DI/2DO 63.HARMONİK 2 ETHERNET MODBUS SERİ BAĞLANTI

Schneider Electric'in METSEPM5570 4DI/2DO 63. Harmonik 2 Ethernet Modbus Seri Bağlantı modülü, endüstriyel otomasyon sistemlerinde performans, güvenilirlik ve esneklik arayan profesyonellere mükemmel bir çözüm sunar. Bu modül, özellikle enerji yönetimi, proses kontrolü ve endüstriyel cihazlarla entegrasyon gereksinimlerini karşılamak için tasarlanmıştır.

Teknik Özellikler

Seri : PowerLogic

Ürün Adı : PowerLogic PM5000

Ürün Grubu : PM5570

Ürün Ya da Bileşen Tipi : Güç ölçer

Güç kalitesi analizi : 63. harmoniğe kadar

Ölçüm tipi :

Ölçülen nötr akım
Hesaplanan topraklama akımı

Cihaz Uygulaması :

Ağ geçidi
WAGES ölçümü
Güç izleme
Çoklu tarife

Ölçümün tipi :

Akım
Gerilim
Frekans
Güç faktörü
Enerji
Aktif ve reaktif güç

Supply voltage :

100...300 V DC
90...528 V AC 45...65 Hz

Şebeke Frekansı :

60 Hz
50 Hz

Nominal akım (Ir) :

1 A
5 A

Type of network :

3P + N
3P
1P + N

VA cinsinden güç tüketimi : 16 VA -de 480 V

Yerel sinyalleme :

35 ms 120 V AC tipik
129 ms 230 V AC tipik
50 ms 125 V DC tipik

Ekran Tipi : Tek renkli grafik LCD

Ekran çözünürlüğü : 128 x 128 piksel

Örnekleme hızı : 128 örnek/döngü

Ölçüm akımı : 50…10000 mA

Analog giriş tipi :

Gerilim (impedance 5 MOhm)
Akım (impedance <= 0.3 mOhm)

Ölçüm gerilimi :

20…400 V AC 45...65 Hz faz ve nötr arasında
20…828 V AC 45...65 Hz fazlar arasında

Frekans ölçüm aralığı : 45…65 Hz

Girişlerin sayısı :

2 dijital
2 analog

Ölçüm doğruluğu :

Görünen güç +/- %0,5
Frekans +/- %0,05
Aktif enerji +/- %0,2
Reaktif enerji +/- 1 %
Etkin güç +/- %0,2
Gerilim +/- %0,1
Güç faktörü +/- 0.005
Akım +/- 0.15 %
Reaktif güç +/- 1 %

Doğruluk sınıfı : Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22

Çıkışların sayısı : 2 dijital

Görüntülenen bilgiler : Tarife (8)

Haberleşme port protokolü :

Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V
JBUS
Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V
Ethernet Modbus TCP/IP Zincir Bağlantı
BACnet IP
DNP3 over ethernet

Haberleşme port desteği :

RS485
Ethernet

Haberleşme ağ geçidi : Ethernet/seri

Veri kaydı :

Olay kayıtları
Bakım kayıtları
Anlık değerlerin minimumu/maksimumu
Veri kayıtları
Alarm kayıtları
Saat damgası

Bellek kapasitesi : 1,1 MB

Web hizmetleri :

E-posta ile alarm bildirimi
Web sunucusu
Ön tanımlı web sayfaları ile teşhis
Gerçek zamanlı veri görüntüleme

Ethernet Hizmeti :

SNTP istemcisi
SNMP-Bilgilendirme

Bağlantılar – terminaller :

Gerilim devresi: vidalı terminal bloğu4
Kontrol devresi: vidalı terminal bloğu2
Current transformer: vidalı terminal bloğu6
RS485 bağlantı: vidalı terminal bloğu4
Dijital giriş: vidalı terminal bloğu8
Dijital çıkış: vidalı terminal bloğu4
Ethernet ağı: RJ45 konnektör2

Montaj Tipi : Sıva altı monte

Genişlik : 96 mm

Derinlik : 72 mm

Yükseklik : 96 mm

Ürün Ağırlığı :

Avantajlar

Yüksek Performans ve Hız: Ethernet ve Modbus üzerinden hızlı veri iletimi, üretim hatlarınızda verimliliği artırır ve enerji yönetim sistemlerinizin daha hızlı tepki vermesini sağlar.

Uzun Süreli Güvenilirlik: 63. harmonik filtresi, enerji sistemlerinde oluşabilecek elektriksel bozulmaları minimize eder ve cihazlarınızın daha uzun süre sorunsuz çalışmasını sağlar.

Kolay Entegrasyon: Modbus protokolü sayesinde, mevcut endüstriyel sistemlerle hızlı entegrasyon imkanı sunar.

Esneklik ve Ölçeklenebilirlik: Çift Ethernet portu, ağ yapısını daha esnek hale getirir ve sisteminizi ihtiyacınıza göre büyütme imkanı sağlar.

Kullanım Alanları

Enerji İzleme ve Yönetimi: Enerji tüketimi takibi ve enerji verimliliği sağlama amacıyla kullanılır.

Endüstriyel Otomasyon: Fabrika otomasyon sistemlerinde veri toplama ve kontrol işlemleri için mükemmeldir.

Proses Kontrolü: Kimya, gıda işleme ve üretim tesislerinde verimli ve güvenilir proses kontrolü için uygundur.

Makine İleri Düzey İzleme: Modbus üzerinden makinelerle entegre olarak, uzaktan izleme ve kontrol sağlanabilir.

Neden Schneider METSEPM5570 Modülü Tercih Etmelisiniz?

Schneider Electric’in METSEPM5570 4DI/2DO 63. Harmonik 2 Ethernet Modbus Seri Bağlantı modülü, endüstriyel otomasyon sistemlerinin verimli çalışması için ihtiyacınız olan tüm özellikleri sunar. Bu modül, enerji verimliliği sağlamak, ağ altyapılarını optimize etmek ve cihazlarınız arasında güvenilir veri iletimi sağlamak için ideal bir çözümdür.
