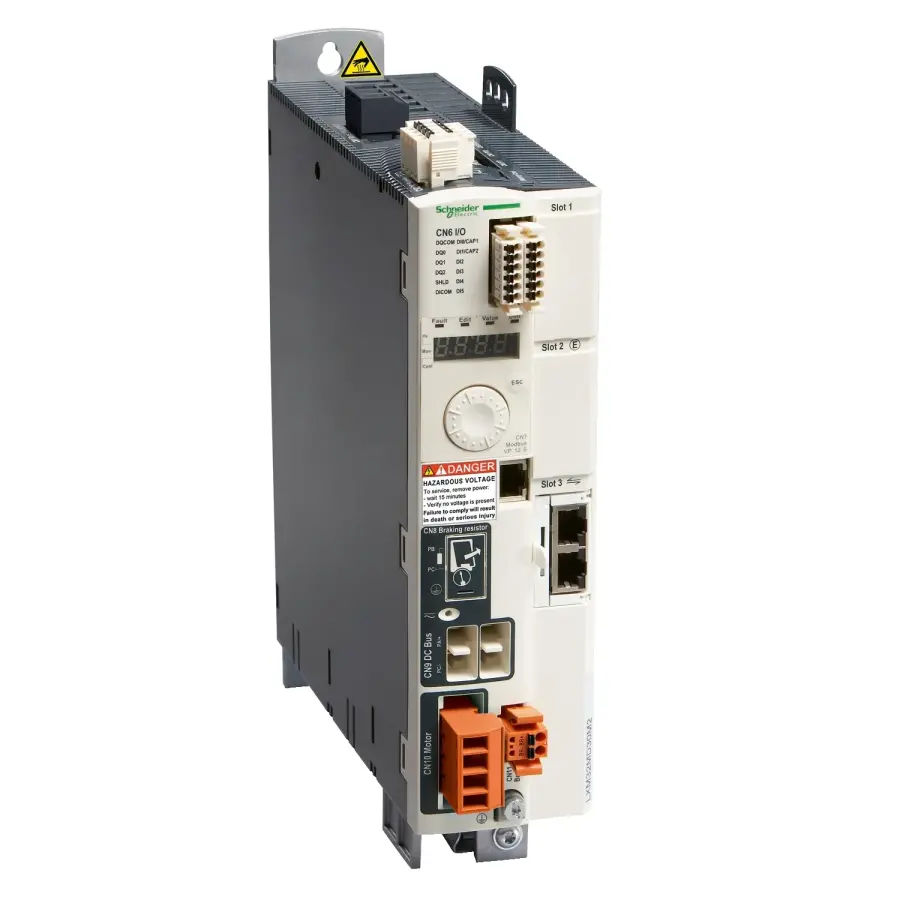

SCHNEIDER LXM32SD72N4 208/480V 7 kW TRİFAZE SERVO SÜRÜCÜ

SCHNEIDER LXM32SD72N4 208/480V 7 kW TRİFAZE SERVO SÜRÜCÜ

Schneider Electric LXM32SD72N4, yüksek hassasiyet, hızlı tepki süresi ve kompakt tasarımı bir araya getiren 7 kW trifaze servo sürücüdür. 208–480V AC gerilim aralığında çalışan bu sürücü, Lexium 32S serisinin güçlü ve verimli modellerinden biridir. CNC makinelerden otomasyon hatlarına kadar geniş bir uygulama yelpazesi için ideal çözüm sunar.

Teknik Özellikler

Ürün serisi : Lexium 32

Ürün Grubu : LXM32S

Ürün Ya da Bileşen Tipi : Hareket servo sürücü

Sürücü biçimi : Kitap

Fazların Ağ Sayısı : Trifaze

[Us] nominal besleme gerilimi :

200...240 V % - 15...10

380...480 V % - 15...10

Besleme gerilimi limitleri :

170…264 V
323…528 V

Besleme frekansı : 50/60 Hz - 5...5 %

Şebeke Frekansı : 47,5...63 Hz

EMC filtresi : Entegre

Sürekli çıkış akımı : 24 A -de 8 kHz

Çıkış akımı 3s tepe :

72 A -de 208 V için 5 s
72 A -de 480 V için 5 s

Maksimum sürekli güç :

6500 W -de 208 V
13000 W -de 400 V
13000 W -de 480 V

Nominal güç :

5 kW -de 208 V 8 kHz
7 kW -de 400 V 8 kHz
7 kW -de 480 V 8 kHz

Hat akımı :

21,1 A, THDI 34 % -de 208 V, harici hat bobini ile 'in1 mH
22,5 A, THDI 45 % -de 400 V, harici hat bobini ile 'in1 mH
19,5 A, THDI 55 % -de 480 V, harici hat bobini ile 'in1 mH
21,9 A, THDI 106 % -de 208 V, hat bobini olmadan
17,3 A, THDI 126 % -de 400 V, hat bobini olmadan
14,6 A, THDI 129 % -de 480 V, hat bobini olmadan

Anahtarlama frekansı : 8 kHz

Aşırı gerilim kategorisi : III

Maksimum kaçak akımı : 30 mA

Çıkış gerilimi : <= güç besleme gerilimi

Elektrik yalıtımı : Güç ve kontrol arasında

Kablonun tipi : Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR

Elektrikli bağlantı : Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)

Sıkma torku : CN8: 0,5 N.m

Dijital giriş sayısı : 2 yakalama ayrık giriş(ler)

Dijital giriş tipi : Yakalama (CAP terminaller)

Örnekleme süresi : 0,25 ms

Dijital giriş gerilimi : 24 V DC için yakalama

Dijital giriş lojiği :

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

Yanıt süresi : <= 5 ms STO_A grubu, STO_B grubu

Dijital çıkış sayısı : 3

Dijital çıkış tipi : Lojik çikislar (DO)24 V DC

Dijital çıkış gerilimi : <= 30 V DC

Dijital çıkış lojiği : Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

Kontak sıçrama süresi : <= 1 ms için STO_A grubu, STO_B grubu

Frenleme akımı : 50 mA

Çıkışta yanıt süresi : 250 µs (DO) için gizli çikislar

Güvenlik fonksiyonu : STO (güvenli tork kapatma), entegre

Güvenlik seviyesi : SIL 3 'e uygunEN/IEC 61508

Haberleşme arayüzü : SERCOS III, entegre

Durum LED'i : 1 LED (kırmızı) servo sürücü gerilimi

Sinyalleme fonksiyonu : Hataların ekranı 7 segment

Çalışma konumu : Dikey +/- 10 derece

Ürün uyumluluğu : Servo motor BMH (140 mm, 2 motor yigini)

Genişlik : 108 mm

Yükseklik : 270 mm

Derinlik : 237 mm

Ürün Ağırlığı : 4,8 kg

Ürün Avantajları

Yüksek performanslı servo kontrol ile maksimum verim

Kompakt yapı sayesinde dar alanlara montaj kolaylığı

Entegre fren transistörü ve gelişmiş koruma sistemleri

Esnek haberleşme altyapısıyla otomasyon sistemlerine hızlı entegrasyon

Düşük enerji tüketimi ile yüksek hassasiyetli çalışma

Schneider kalitesiyle uzun ömürlü ve güvenilir çözüm

Uygulama Alanları

CNC ve işleme merkezleri

Robotik sistemler

Ambalaj makineleri

Konveyör sistemleri

Otomasyon ve endüstriyel hareket kontrol uygulamaları

SCHNEIDER LXM32SD72N4 ile Hassas ve Güvenilir Servo Kontrol

Schneider LXM32SD72N4, gelişmiş servo teknolojisi sayesinde hareket kontrolü gerektiren tüm uygulamalarda kesintisiz performans, güvenlik ve hassasiyet sağlar. Endüstriyel üretim süreçlerinde esnek kontrol ve enerji verimliliği sunan bir çözümdür.
