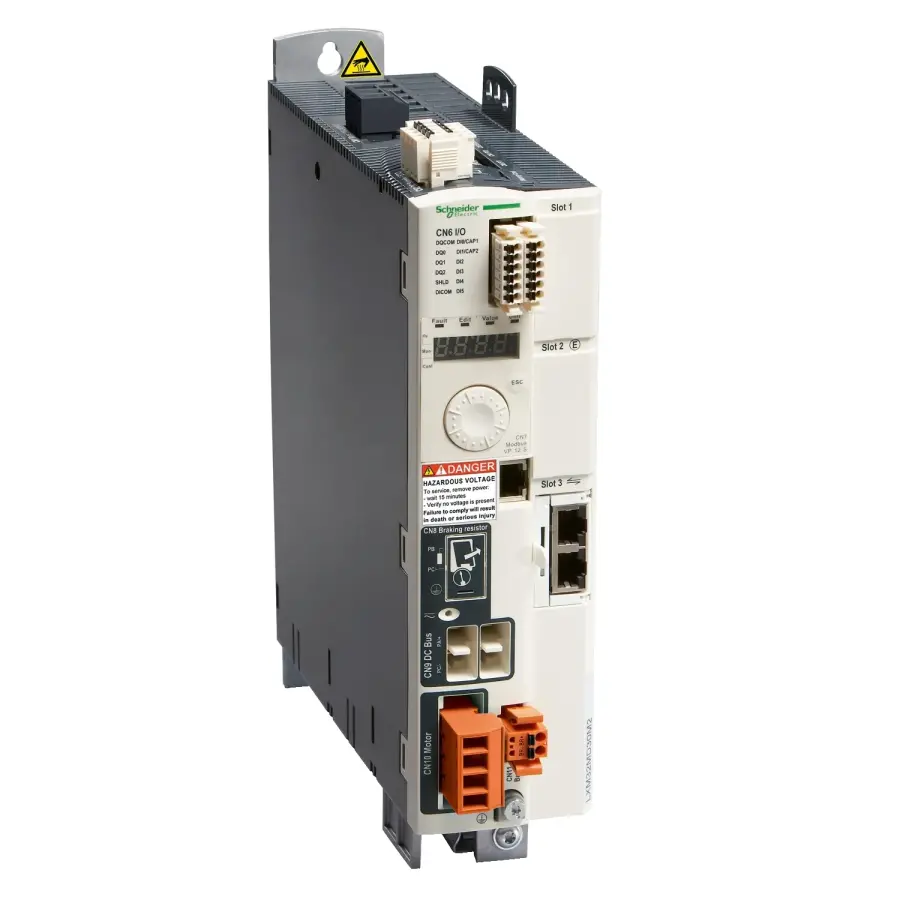

SCHNEIDER LXM32SD30N4 3 kW 208/480V TRİFAZE SERVO SÜRÜCÜ

SCHNEIDER LXM32SD30N4 3 kW 208/480V TRİFAZE SERVO SÜRÜCÜ

Schneider Electric LXM32SD30N4, endüstriyel otomasyon uygulamalarında hassasiyet, hız ve güvenilirlik arayanlar için geliştirilmiş, 3 kW güce sahip trifaze servo sürücüdür. 208–480V AC giriş gerilimiyle çalışan bu model, Lexium 32S serisinin öne çıkan üyelerindendir. Kompakt yapısı ve yüksek performanslı kontrol algoritmalarıyla makine üreticileri için ideal çözümdür.

Teknik Özellikler

Ürün serisi : Lexium 32

Ürün Grubu : LXM32S

Ürün Ya da Bileşen Tipi : Hareket servo sürücü

Sürücü biçimi : Kitap

Fazların Ağ Sayısı : Trifaze

[Us] nominal besleme gerilimi :

200...240 V % - 15...10
380...480 V % - 15...10

Besleme gerilimi limitleri :

170…264 V
323…528 V

Besleme frekansı : 50/60 Hz - 5...5 %

Şebeke Frekansı : 47,5...63 Hz

EMC filtresi : Entegre

Sürekli çıkış akımı : 10 A -de 8 kHz

Çıkış akımı 3s tepe :

30 A -de 208 V için 5 s
30 A -de 480 V için 5 s

Maksimum sürekli güç :

2800 W -de 208 V
5600 W -de 400 V
5600 W -de 480 V

Nominal güç :

2 kW -de 208 V 8 kHz
3 kW -de 400 V 8 kHz
3 kW -de 480 V 8 kHz

Hat akımı :

9,2 A, THDI 59 % -de 208 V, harici hat bobini ile 'in1 mH
11,1 A, THDI 77 % -de 400 V, harici hat bobini ile 'in1 mH
9,6 A, THDI 85 % -de 480 V, harici hat bobini ile 'in1 mH
9,8 A, THDI 128 % -de 208 V, hat bobini olmadan
8,3 A, THDI 148 % -de 400 V, hat bobini olmadan
7 A, THDI 152 % -de 480 V, hat bobini olmadan

Anahtarlama frekansı : 8 kHz

Aşırı gerilim kategorisi : III

Maksimum kaçak akımı : 30 mA

Çıkış gerilimi : <= güç besleme gerilimi

Elektrik yalıtımı : Güç ve kontrol arasında

Kablonun tipi : Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR

Elektrikli bağlantı : Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)

Sıkma torku : CN8: 0,5 N.m

Dijital giriş sayısı : 2 yakalama ayrık giriş(ler)

Dijital giriş tipi : Yakalama (CAP terminaller)

Örnekleme süresi : 0,25 ms

Dijital giriş gerilimi : 24 V DC için yakalama

Dijital giriş lojiği :

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

Yanıt süresi : <= 5 ms STO_A grubu, STO_B grubu

Dijital çıkış sayısı : 3

Dijital çıkış tipi : Lojik çikislar (DO)24 V DC

Dijital çıkış gerilimi : <= 30 V DC

Dijital çıkış lojiği : Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

Kontak sıçrama süresi : <= 1 ms için STO_A grubu, STO_B grubu

Frenleme akımı : 50 mA

Çıkışta yanıt süresi : 250 µs (DO) için gizli çikislar

Güvenlik fonksiyonu : STO (güvenli tork kapatma), entegre

Güvenlik seviyesi : SIL 3 'e uygunEN/IEC 61508

Haberleşme arayüzü : SERCOS III, entegre

Durum LED'i : 1 LED (kırmızı) servo sürücü gerilimi

Sinyalleme fonksiyonu : Hataların ekranı 7 segment

Çalışma konumu : Dikey +/- 10 derece

Ürün uyumluluğu : Servo motor BMH (100 mm, 3 motor yigini)

Genişlik : 68 mm

Yükseklik : 270 mm

Derinlik : 237 mm

Ürün Ağırlığı : 2,7 kg

Ürün Avantajları

Kompakt ve modüler tasarım ile yerden tasarruf

Hassas konumlandırma ve hızlı tepki süresi

Enerji verimliliği sağlayan gelişmiş sürüş teknolojisi

Kolay kurulum ve entegrasyon

Schneider güvencesiyle yüksek kalite ve uzun ömür

Servo motor kontrolünde mükemmel denge ve kararlılık

Kullanım Alanları

CNC makineleri

Otomasyon ve robotik sistemler

Ambalaj, dolum ve etiketleme makineleri

Taşıma ve konveyör sistemleri

Endüstriyel üretim hatları

SCHNEIDER LXM32SD30N4 ile Endüstriyel Hareket Kontrolünde Üstün Performans

LXM32SD30N4, yüksek dinamik performans, hassas kontrol ve enerji tasarrufu sunar. Lexium 32S serisinin bir parçası olarak, endüstriyel otomasyon sistemlerinize hem güç hem de esneklik kazandırır.
