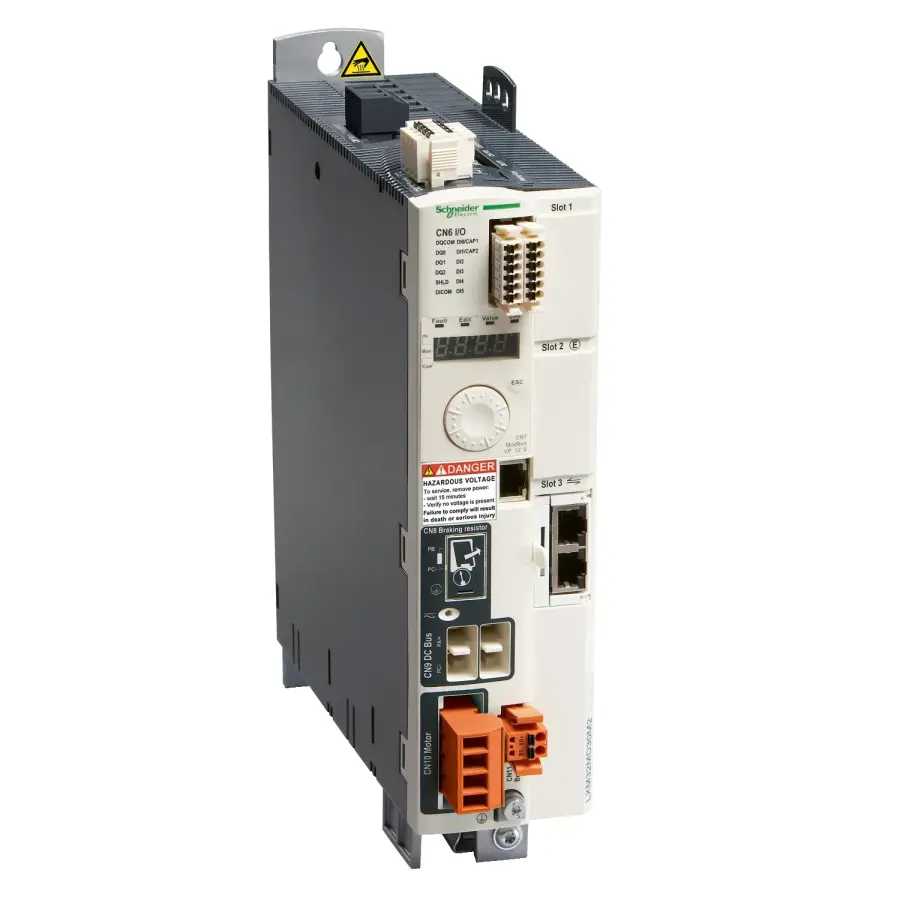

SCHNEIDER LXM32MD12N4 208/480V 0.9 kW TRİFAZE SERVO MOTOR SÜRÜCÜSÜ

SCHNEIDER LXM32MD12N4 208/480V 0.9 kW TRİFAZE SERVO MOTOR SÜRÜCÜSÜ

Schneider Electric LXM32MD12N4 model servo sürücü, yüksek hassasiyetli hareket kontrolü gerektiren uygulamalar için özel olarak tasarlanmıştır. 0.9 kW çıkış gücü, trifaze 208-480V giriş voltajı ve gelişmiş kontrol algoritmaları sayesinde makine verimliliğini artırır. Lexium 32 serisinin bir parçası olan bu sürücü, hızlı tepki süresi, kolay entegrasyon ve kompakt yapısıyla endüstriyel otomasyon projeleri için ideal çözümdür.

Teknik Özellikler

Ürün serisi : Lexium 32

Ürün Grubu : LXM32M

Ürün Ya da Bileşen Tipi : Hareket servo sürücü

Sürücü biçimi : Kitap

Fazların Ağ Sayısı : Trifaze

[Us] nominal besleme gerilimi :

200...240 V % - 15...10
380...480 V % - 15...10

Besleme gerilimi limitleri :

170…264 V
323…528 V

Besleme frekansı : 50/60 Hz - 5...5 %

Şebeke Frekansı : 47,5...63 Hz

EMC filtresi : Entegre

Sürekli çıkış akımı : 3 A -de 8 kHz

Çıkış akımı 3s tepe :

12 A -de 208 V için 5 s
12 A -de 480 V için 5 s

Maksimum sürekli güç :

800 W -de 208 V
1600 W -de 400 V
1600 W -de 480 V

Nominal güç :

0,7 kW -de 208 V 8 kHz
0,9 kW -de 400 V 8 kHz
0,9 kW -de 480 V 8 kHz

Hat akımı :

3,1 A, THDI 79 % -de 208 V, harici hat bobini ile 'in2 mH
3,4 A, THDI 90 % -de 400 V, harici hat bobini ile 'in2 mH
2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH
3,6 A, THDI 136 % -de 208 V, hat bobini olmadan
2,9 A, THDI 177 % -de 400 V, hat bobini olmadan
2,4 A, THDI 182 % -de 480 V, hat bobini olmadan

Anahtarlama frekansı : 8 kHz

Maksimum kaçak akımı : 30 mA

Çıkış gerilimi : <= güç besleme gerilimi

Elektrik yalıtımı : Güç ve kontrol arasında

Kablonun tipi : Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR

Elektrikli bağlantı :

Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (U/T1, V/T2, W/T3)

Sıkma torku :

CN8: 0,5 N.m
CN1: 0,7 N.m
U/T1, V/T2, W/T3: 0,7 N.m

Dijital giriş sayısı :

2 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)

Dijital giriş tipi :

Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)

Örnekleme süresi :

DI: 0,25 ms gizli
0,25 ms

Dijital giriş gerilimi :

24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik

Dijital giriş lojiği :

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

Yanıt süresi : <= 5 ms STO_A grubu, STO_B grubu

Dijital çıkış sayısı : 3

Dijital çıkış tipi : Lojik çikislar (DO)24 V DC

Dijital çıkış gerilimi : <= 30 V DC

Dijital çıkış lojiği : Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

Kontak sıçrama süresi :

<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI

Frenleme akımı : 50 mA

Çıkışta yanıt süresi : 250 µs (DO) için gizli çikislar

Kontrol sinyali tipi :

Servo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m

Koruma tipi :

Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali

Güvenlik fonksiyonu :

STO (güvenli tork kapatma), entegre
SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile
SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile
SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile
SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile

Güvenlik seviyesi :

SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1

Haberleşme arayüzü :

Modbus TCP, ayrılmış haberleşme kartlı
CANopen, ayrılmış haberleşme kartlı
CANmotion, ayrılmış haberleşme kartlı
Ethernet/IP, ayrılmış haberleşme kartlı
EtherCAT, ayrılmış haberleşme kartlı
Profibus, ayrılmış haberleşme kartlı
Profinet, ayrılmış haberleşme kartlı
Analog I/O, ayrılmış haberleşme kartlı
Digital I/O, entegre

Durum LED'i : 1 LED (kırmızı) servo sürücü gerilimi

Sinyalleme fonksiyonu : Hataların ekranı 7 segment

Çalışma konumu : Dikey +/- 10 derece

Ürün uyumluluğu :

Servo motor BMH (70 mm, 1 motor yigini)
Servo motor BMH (70 mm, 2 motor yigini)
Servo motor BMH (100 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 2 motor yigini)
Servo motor BMH (70 mm, 3 motor yigini)
Servo motor BSH (55 mm, 3 motor yigini)
Servo motor BSH (70 mm, 3 motor yigini)
Servo motor BSH (100 mm, 1 motor yigini)

Genişlik : 68 mm

Yükseklik : 270 mm

Derinlik : 237 mm

Ürün Ağırlığı : 1,9 kg

Öne Çıkan Özellikler

Kompakt ve modüler tasarım sayesinde kolay pano montajı

Yüksek hassasiyetli konumlandırma ve hareket kontrolü

Kolay devreye alma için Schneider SoMove ve Lexium CT yazılımları ile uyumlu

Güvenlik fonksiyonları: STO (Safe Torque Off) özelliği

Enerji verimli performans ile düşük işletme maliyetleri

Uygulama Alanları

CNC tezgahları

Ambalaj makineleri

Robotik sistemler

Malzeme taşıma hatları

Tekstil makineleri

Otomasyon panoları ve üretim hatları

Neden SCHNEIDER LXM32MD12N4?

Lexium 32 serisi servo sürücüler, zorlu endüstriyel ortamlarda uzun ömürlü ve kesintisiz çalışmak üzere tasarlanmıştır. Yüksek dinamik performansı ve hassas kontrol özellikleriyle makine üreticilerinin ve sistem entegratörlerinin ilk tercihi olmaya devam ediyor.
