SCHNEIDER LXM32AD12N4 208/480V 0,9 kW SERVO SÜRÜCÜ

SCHNEIDER LXM32AD12N4 208/480V 0,9 kW SERVO SÜRÜCÜ

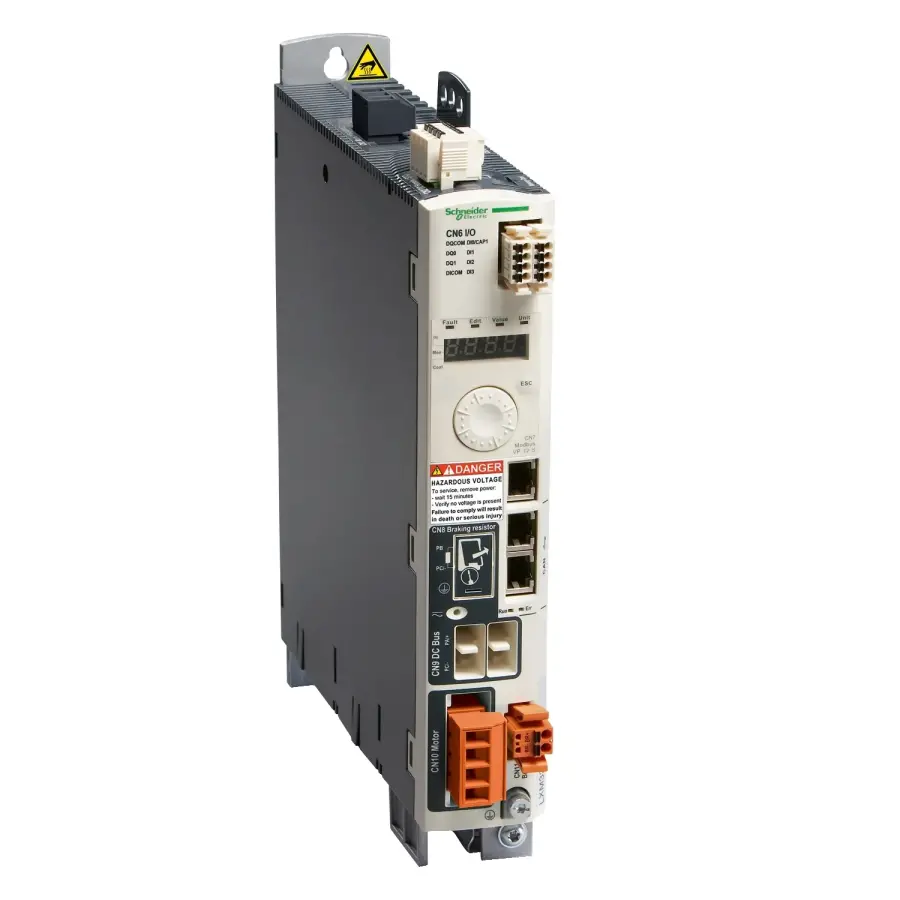

Schneider Electric LXM32AD12N4 model servo sürücü, yüksek hassasiyet ve güvenilirlik arayan endüstriyel otomasyon sistemleri için ideal bir çözümdür. 0,9 kW güç kapasitesi ve 208-480V geniş gerilim aralığıyla, makine performansını maksimum düzeye çıkarır.

Teknik Özellikler

Ürün serisi : Lexium 32

Ürün Grubu : LXM32A

Ürün Ya da Bileşen Tipi : Hareket servo sürücü

Sürücü biçimi : Kitap

Fazların Ağ Sayısı : Trifaze

[Us] nominal besleme gerilimi :

200...240 V % - 15...10
380...480 V % - 15...10

Besleme gerilimi limitleri :

170…264 V
323…528 V

Besleme frekansı : 50/60 Hz - 5...5 %

Şebeke Frekansı : 47,5...63 Hz

EMC filtresi : Entegre

Sürekli çıkış akımı : 3 A -de 8 kHz

Çıkış akımı 3s tepe :

12 A -de 208 V için 5 s
12 A -de 480 V için 5 s

Maksimum sürekli güç :

800 W -de 208 V
1600 W -de 400 V
1600 W -de 480 V

Nominal güç :

0,7 kW -de 208 V 8 kHz
0,9 kW -de 400 V 8 kHz
0,9 kW -de 480 V 8 kHz

Hat akımı :

3,1 A, THDI 79 % -de 208 V, harici hat bobini ile 'in2 mH

3,4 A, THDI 90 % -de 400 V, harici hat bobini ile 'in2 mH

2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH

3,6 A, THDI 136 % -de 208 V, hat bobini olmadan

2,9 A, THDI 177 % -de 400 V, hat bobini olmadan

2,4 A, THDI 182 % -de 480 V, hat bobini olmadan

Anahtarlama frekansı : 8 kHz

Aşırı gerilim kategorisi : III

Maksimum kaçak akımı : 30 mA

Çıkış gerilimi : <= güç besleme gerilimi

Elektrik yalıtımı : Güç ve kontrol arasında

Kablonun tipi : Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR

Elektrikli bağlantı :

Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)

Sıkma torku :

CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m

Dijital giriş sayısı :

1 yakalama ayrık giriş(ler)
2 güvenlik ayrık giriş(ler)
4 lojik ayrık giriş(ler)

Dijital giriş tipi :

Yakalama (CAP terminaller)
Lojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)

Örnekleme süresi : DI: 0,25 ms gizli

Dijital giriş gerilimi :

24 V DC için yakalama
24 V DC için lojik
24 V DC için güvenlik

Dijital giriş lojiği :

Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1

Yanıt süresi : <= 5 ms STO_A grubu, STO_B grubu

Dijital çıkış sayısı : 2

Dijital çıkış tipi : Lojik çikislar (DO)24 V DC

Dijital çıkış gerilimi : <= 30 V DC

Dijital çıkış lojiği : Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2

Kontak sıçrama süresi :

<= 1 ms için STO_A grubu, STO_B grubu
2 µs için CAP
0,25 µs...1,5 ms için DI

Frenleme akımı : 50 mA

Çıkışta yanıt süresi : 250 µs (DO) için gizli çikislar

Kontrol sinyali tipi : Servo motor enkoder geri beslemesi

Koruma tipi :

Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali

Güvenlik fonksiyonu : STO (güvenli tork kapatma), entegre

Güvenlik seviyesi :

SIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1

Haberleşme arayüzü :

CANmotion, entegre
CANopen, entegre

Konnektörün tipi :

RJ45 (CN4 veya CN5 etiketli) için CANmotion
RJ45 (CN4 veya CN5 etiketli) için CANopen

Erişim yöntemi : Slave

İletim hızı :

1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion
125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion
250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion
50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion
500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion

Adreslerin sayısı : 1…127 için CANopen, CANmotion

Haberleşme hizmeti :

1 alım SDO için CANmotion
1 iletim SDO için CANmotion
DSP 402'ye uygun 2 PDO için CANmotion
2 SDO alım için CANopen
2 SDO gönderme için CANopen
4 yapılandırılabilir eşleme PDOs için CANopen
CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion
Acil için CANopen, CANmotion
Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen
Düğüm parmaklığı, darbe için CANopen
Konum kontrol modu için CANmotion
Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen
Senk için CANmotion

Durum LED'i :

1 LED (kırmızı) servo sürücü gerilimi
1 LED hata
1 LED RUN

Sinyalleme fonksiyonu : Hataların ekranı 7 segment

Çalışma konumu : Dikey +/- 10 derece

Ürün uyumluluğu :

Servo motor BMH (70 mm, 1 motor yigini)
Servo motor BMH (70 mm, 2 motor yigini)
Servo motor BMH (100 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 2 motor yigini)

Genişlik : 48 mm

Yükseklik : 270 mm

Derinlik : 237 mm

Ürün ağırlığı : 1,8 kg

Kullanım Alanları

CNC makineleri

Ambalaj ve paketleme sistemleri

Robotik uygulamalar

Otomatik üretim hatları

Konveyör sistemleri
