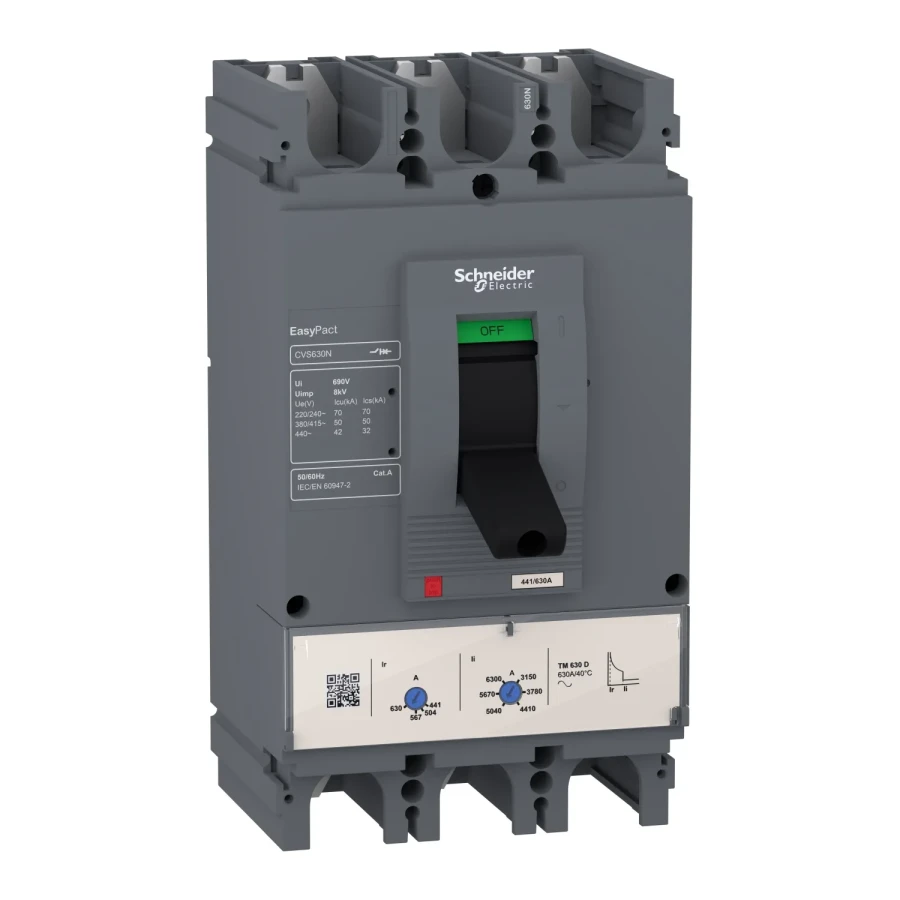

SCHNEIDER LV563317 441-630 A 50 kA 3 KUTUPLU TER.MAN. ŞALTER

SCHNEIDER LV563317 441-630 A 50Ka 3 KUTUPLU TER.MAN. ŞALTER

Schneider LV563317 modeli, 441-630 Amper aralığında çalışabilen, yüksek performanslı bir termik manyetik şalter çözümüdür. 50kA kısa devre kesme kapasitesi ile endüstriyel uygulamalarda maksimum güvenlik sağlar. 3 kutuplu yapısı sayesinde elektrik tesisatlarında dengeli ve güvenilir koruma sunar.

Teknik Özellikler

Ürün serisi : Easypact CVS400...630

Ürün Adı : EasyPact CVS

Ürün Grubu : CVS630N

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutup açıklaması : 3d

Toprak kaçağı koruması (Vigi add on) : Yok

[In] nominal akım : 630 A -de 40 °C

Şebeke Tipi : AC

Kullanım kategorisi : Kategori A

[Icu] Kesme kapasitesi :

70 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
42 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2

Açma Birimi Adı : TM-D

Açma birimi teknolojisi : Termik Manyetik

Açma birimi derecesi : 630 A -de 40 °C

Koruma Türü :

Kısa devre koruması (manyetik)
Aşırı yük koruma (termik)

[Uimp] nominal darbe dayanım voltajı : 8 kV conforming to EN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Derece kodu : N

[Ics] nominal hizmet kesme kapasitesi :

70 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
32 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2

Nötr konum : Sol

Mekanik dayanıklılık : 15000 cycles

Elektrik dayanıklılığı : 4000 cycles 415 V In 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Termik Koruma Ayar Aralığı : 441…630 A

Nötr koruma ayarı : Korumasız (3d)

Uzun süreli açma ayar tipi lr : Ayarlanabilir

Uzun süreli açma ayar aralığı : 0,7...1 x In

Uzun süreli gecikme ayarı tipi : Sabit

Anlık açma ayar tipi li : Ayarlanabilir

Anlık açma ayar aralığı : 5...10 x In

Kontak konum göstergesi : Evet

Montaj Desteği : Arka plaka

Montaj Tipi : Sabit

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantılar – terminaller : Vidalı bağlantı

Bağlantı aralığı : 45 mm

Uyumluluk kodu : CVS630

Genişlik : 140 mm

Derinlik : 110 mm

Yükseklik : 255 mm

Ürün Ağırlığı : 5,2 kg

IP koruma derecesi : IP40

Ürün Avantajları

Aşırı akım ve kısa devrelere karşı yüksek koruma

Uzun ömürlü ve dayanıklı Schneider Electric kalitesi

Kolay montaj ve entegrasyon

Enerji verimliliği ve sistem güvenliği

Schneider LV563317 3 kutuplu termik manyetik şalter, yüksek akım taşıma kapasitesi ve kesme gücü ile orta ve büyük ölçekli elektrik sistemlerinde güvenliğiniz için ideal bir tercihtir. Elektrik panolarınızda güvenilir bir çözüm arıyorsanız, bu ürün ihtiyaçlarınızı fazlasıyla karşılayacaktır.
