SCHNEIDER LV563310 441-630 A 36Ka 4 KUTUPLU TER.MAN.ŞALTER

SCHNEIDER LV563310 441-630 A 36Ka 4 KUTUPLU TER.MAN.ŞALTER

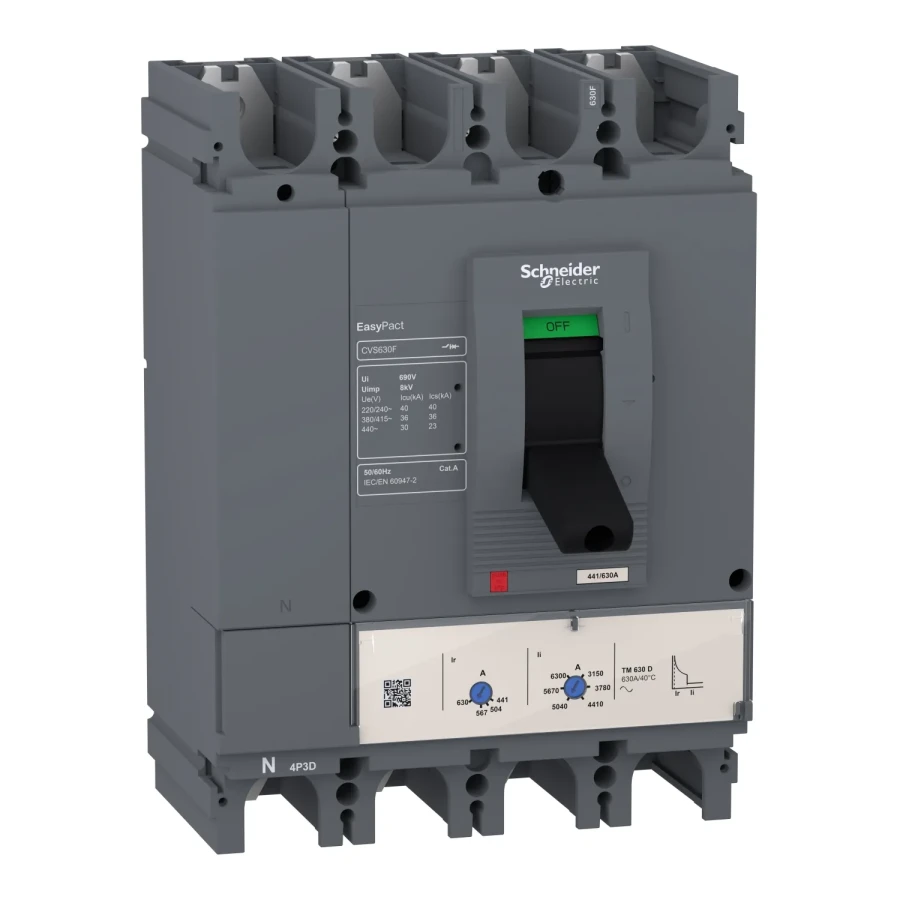

Schneider LV563310, yüksek akım değerlerine sahip endüstriyel sistemler için özel olarak tasarlanmış, güvenilir bir termik manyetik şalter çözümüdür. 441-630A akım aralığı, 36kA kısa devre kesme kapasitesi ve 4 kutuplu yapısıyla, büyük güç sistemlerinde maksimum güvenlik ve verim sağlar.

Teknik Özellikler

Ürün serisi : Easypact CVS400...630

Ürün Adı : EasyPact CVS

Ürün Grubu : CVS630F

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutup açıklaması : 3d

Toprak kaçağı koruması (Vigi add on) : Yok

[In] nominal akım : 630 A -de 40 °C

Şebeke Tipi : AC

Kullanım kategorisi : Kategori A

[Icu] Kesme kapasitesi :

40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2

Açma Birimi Adı : TM-D

Açma birimi teknolojisi : Termik Manyetik

Açma birimi derecesi : 630 A -de 40 °C

Koruma Türü :

Kısa devre koruması (manyetik)
Aşırı yük koruma (termik)

[Uimp] nominal darbe dayanım voltajı : 8 kV conforming to EN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Derece kodu : F

[Ics] nominal hizmet kesme kapasitesi :

40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
23 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2

Nötr konum : Sol

Mekanik dayanıklılık : 15000 cycles

Elektrik dayanıklılığı : 4000 cycles 415 V In 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Termik Koruma Ayar Aralığı : 441…630 A

Nötr koruma ayarı : Korumasız (3d)

Uzun süreli açma ayar tipi lr : Ayarlanabilir

Uzun süreli açma ayar aralığı : 0,7...1 x In

Uzun süreli gecikme ayarı tipi : Sabit

Anlık açma ayar tipi li : Ayarlanabilir

Anlık açma ayar aralığı : 5...10 x In

Montaj Desteği : Arka plaka

Montaj Tipi : Sabit

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantılar – terminaller : Vidalı bağlantı

Bağlantı aralığı : 45 mm

Uyumluluk kodu : CVS630

Genişlik : 185 mm

Derinlik : 110 mm

Yükseklik : 255 mm

Ürün Ağırlığı : 7,1 kg

Kullanım Alanları

Endüstriyel enerji dağıtım panoları

Trafo çıkışları

Büyük motor koruma sistemleri

Ticari binalar ve fabrika altyapıları

Schneider LV563310 Termik Manyetik Şalter, yüksek akımlı sistemleriniz için güvenilir, sağlam ve uzun ömürlü bir koruma sunar. Elektriksel güvenliğinizi bir üst seviyeye taşıyın!
