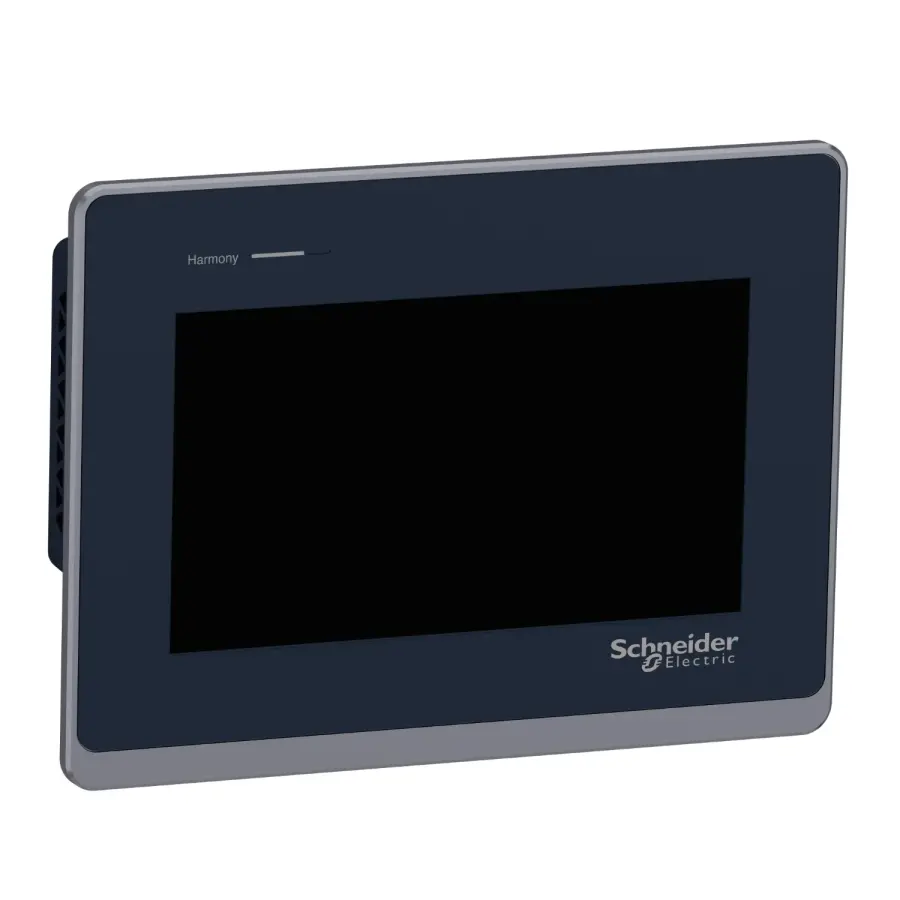

SCHNEIDER HMIST6500 10 INC OPERATÖR PANEL 2COM 2USB 2ETH

SCHNEIDER HMIST6500 10 INC OPERATÖR PANEL 2COM 2USB 2ETH

Schneider HMIST6500, 10 inçlik geniş ekranı ve çoklu bağlantı seçenekleriyle endüstriyel otomasyon sistemleri için yüksek performanslı bir çözümdür. Kullanıcı dostu arayüzü ve dayanıklı tasarımı sayesinde üretim hatları ve makineler için ideal bir kontrol panelidir. 2 COM portu, 2 USB portu ve 2 Ethernet bağlantısı ile esnek bir iletişim altyapısı sunar.

Teknik Özellikler

Ürün serisi : Harmony ST6

Ürün Ya da Bileşen Tipi : Dokunmatik panel ekranı

Yazılım paketi : EcoStruxure Operator Terminal Expert

İşlemci adı : ARM Cortex-A8

İşlemci frekansı : 800 MHz

Bellek açıklaması :

1 GB device memory
512 kB yedek bellek
128 MB user data memory

Ekran Boyutu : 10 inç

Ekran Tipi : Renkli TFT LCD

Ekran rengi : 16 milyon renk

Ekran çözünürlüğü : 1024 x 600 pixel WSVGA

Dokunmatik panel : Tekli dokunmatik analog dirençli

Arka aydınlatma ömrü : 50000 saatile Beyaz

Parlaklık : 16 seviye

Karakter yazı tipi :

ASCII
ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Katakana
Korece
Tayvanca (geleneksel Çince)

[Us] nominal besleme gerilimi : 24 V DC (+/- %20)

Güç tüketimi : 12,6 W

Kalkış akımı : 30 A

Yerel sinyalleme :

Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i yeşil, yanıp sönen için çalışıyor
Durum LED'i yeşil, sönen için beklemede
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i kırmızı, yanıp sönen için çalışıyor
Durum LED'i kırmızı, off için güç besleme (OFF)

Sayfaların sayısı : 200 uygulama sayfası

Port Ethernet : 10/100BASE

Entegre bağlantı tipi :

1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C (hiz: 2400...115200 bps)alt
1 COM2 seri bağlantı - dişi RJ45 - RS485 (hiz: 2400...115200 bps)back
COM2 seri bağlantı (hiz: 2400...187500 bps)back
1 USB 2.0 tip Aalt
1 USB 2.0 type micro B
2 Ethernet

Besleme : Harici besleme

Gerçek zamanlı saat :

Dahili 0...50 °C
Dahili 10...90 % RH

Karşıdan yüklenebilir protokoller :

Modbus
Uni-TE
Üçüncü taraf protokoller

Sabitleme modu :

4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201
4 vidayla 'e uygunIEC 61131-2
4 vidayla 'e uygunIEC 61000-6-2

Muhafaza malzemesi : PC

Ön malzeme : Alüminyum

Kesim boyutları : 255 x 185 mm panel cut dimension

Yükseklik : 203 mm

Genişlik : 273 mm

Derinlik : 47 mm

Ürün ağırlığı : 1,3 kg

Mikro kırılmalara bağışıklık : 10 ms

Çalışma Yüksekliği : 2000 m

IP koruma derecesi :

IP20 'e uygunIEC 61131-2 (arka panel)
IP65 'e uygunIEC 61131-2 (ön panel)

Kullanım Alanları

Endüstriyel Otomasyon: Üretim hatları, proses kontrol sistemleri, makineler ve cihazlar için idealdir.

Makine Yönetimi: Makine operatörlerinin makineleri kolayca izleyip kontrol etmesini sağlar.

Enerji ve Veri İzleme: Enerji yönetimi ve veri izleme sistemlerinde kullanılır.

Endüstriyel Ağ İletişimi: Çift Ethernet portu ile geniş ağ bağlantıları ve veri iletimi gerektiren uygulamalar için mükemmeldir.

Neden Schneider HMIST6500?

Schneider Electric'in HMIST6500 model operatör paneli, güçlü teknik özellikleri ve esnek bağlantı seçenekleriyle endüstriyel sistemlerde etkinliği artırmak için tasarlanmıştır. Yüksek çözünürlüklü ekranı, hızlı veri iletimi ve sağlam tasarımı ile Schneider HMIST6500, işletmelerin üretkenliğini ve verimliliğini optimize eder.

Schneider HMIST6500, geniş ekranı ve güçlü bağlantı özellikleriyle endüstriyel otomasyon ihtiyaçlarınıza mükemmel uyum sağlar. Kolay kullanım, hızlı veri aktarımı ve sağlam yapı ile işletmelerinizde verimliliği artırmak için ideal bir çözümdür.
