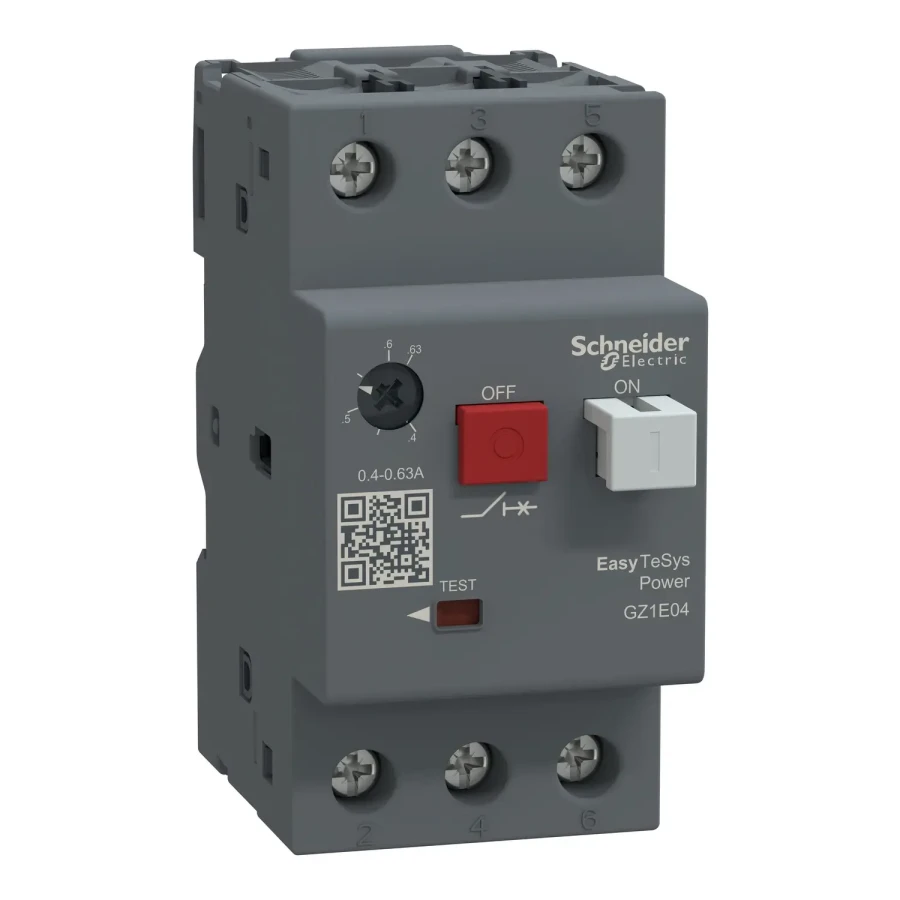

SCHNEIDER GZ1E04 0.40.0.63A TERMİK MANYETİK KORUMA ŞALTERİ

SCHNEIDER GZ1E04 0.40.0.63A TERMİK MANYETİK KORUMA ŞALTERİ

SCHNEIDER GZ1E04 termik manyetik motor koruma şalteri, düşük güçlü motorları aşırı yük ve kısa devreye karşı güvenli şekilde korumak için tasarlanmıştır. 0.40 – 0.63 Amper aralığında ayarlanabilir akım değeriyle, hassas motor koruma uygulamalarında yüksek performans sunar. Schneider Electric güvencesi ile endüstriyel kontrol panolarında uzun ömürlü ve güvenilir bir çözümdür.

Teknik Özellikler

Seri : Easy TeSys

Ürün serisi : Easy TeSys Power

Ürün Ya da Bileşen Tipi : Devre kesici

Ürün Grubu : GZ1E

Cihaz Uygulaması : Motor

Açma birimi teknolojisi : Termik Manyetik

Yalıtıma uygunluk : Evet 'e uygunIEC 60947-1 ek 7.1.6

Renk : Gri (RAL 7011)

Kutup Tanımı : 3P

Şebeke Tipi : AC

Kullanım kategorisi : AC-3

Ağ frekansı : 50/60 Hz 'e uygunIEC 60947-2

Montaj Tipi :

Klipsle
Vidalarla

Montaj Desteği : Ray

Montaj konumu : Herhangi bir konum

Motor gücü kW : 0,37 kW -de 690 V AC 50/60 Hz

Bara açıklaması :

Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: >= 100 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: >= 100 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: >= 100 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: >= 100 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Ics] nominal hizmet kısa devre kesme kapasitesi :

100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2

Kontrol tipi : Açma/kapama butonu

Termal koruma ayar aralığı : 0,4…0,63 A

Manyetik açma akımı : 8 A

[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Ui] nominal yalıtım voltajı : 690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-2

Güç dağılımı : 2,5 W (kutup başına)

Mekanik dayanıklılık : 100000 cycles

Elektrik dayanıklılığı : 100000 cycles için AC-3

Maksimum çalışma oranı : 25 cyc/h

Bağlantılar – terminaller :

Vida kelepçesi terminalleri 2 1…6 mm² - cable stiffness: katı
Vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu

Yükseklik : 89 mm

Genişlik : 44,5 mm

Derinlik : 78 mm

Ürün ağırlığı : 0,26 kg

IP koruma derecesi : IP20 'e uygunIEC 60529

Avantajları

Aşırı akım ve kısa devrelere karşı yüksek güvenlik sağlar

Kompakt ve sağlam yapı ile pano içi montaja uygundur

Ayarlanabilir termik değer ile farklı motorlara esnek uyum

Schneider’in global kalite ve güvenlik standartlarına uygundur

Hızlı ve kolay kurulum imkanı

Kullanım Alanları

Elektrik motorlarının korunması

Kompresör, pompa ve fan sistemleri

Endüstriyel otomasyon uygulamaları

Kumanda ve kontrol panoları
