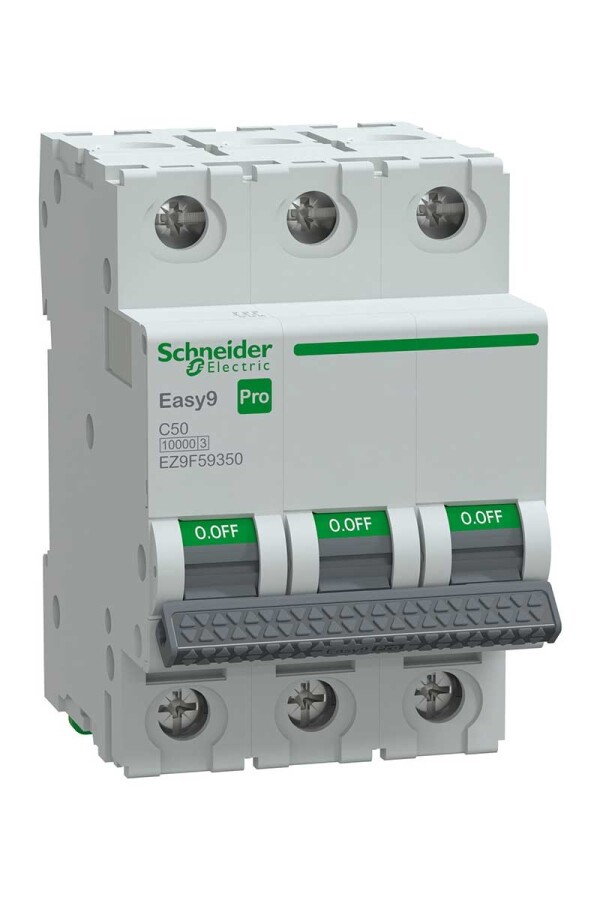

SCHNEIDER EZ9F59350 EASY 9 PRO 3P 50A 10Ka C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F59350 EASY 9 PRO 3P 50A 10Ka C TİPİ OTOMATİK SİGORTA

Schneider Electric EZ9F59350 Easy Pro, 3 kutuplu yapısı ve 50A akım kapasitesi ile hem konut hem de endüstriyel tesislerde güvenilir bir devre koruması sunar. C tipi karakteristik eğrisi, ani akım yükselmelerine karşı duyarlılığı sayesinde aydınlatma, priz ve genel yükler için idealdir.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu :  Easy9 Pro MCB

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 50 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 415 V AC 50/60 Hz

Manyetik açma sınırı :

5...10 x In 'e uygunIEC/EN 60898-1
8 x In +/- % 20 'e uygunIEC/EN 60947-2

Kesme kapasitesi :

10000 A Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
10 kA Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Ics] nominal hizmet kesme kapasitesi :

10000 A 100 % 'e uygunIEC/EN 60898-1 - 415 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC/EN 60947-2 - 415 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
500 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Uimp] nominal darbe dayanım voltajı :

4 kV 'e uygunIEC/EN 60898-1
4 kV 'e uygunIEC/EN 60947-2

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Derinlik : 77 mm

Ürün Ağırlığı : 364 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…25 mm² esnek
Tünel tipi terminaller (alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m

Standartlar :

IEC/EN 60898-1
IEC/EN 60947-2

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Ürün Avantajları

Yüksek kısa devre kesme kapasitesi (10kA) ile maksimum koruma

Kolay montaj ve bağlantı imkânı

Kompakt tasarımıyla panoda yer tasarrufu

Schneider Electric kalitesiyle uzun ömürlü performans

IEC/EN 60898-1 standartlarına uygun

Kullanım Alanları

Konut ve ticari binalar

Sanayi ve üretim tesisleri

Elektrik panoları ve dağıtım tabloları

Priz, aydınlatma ve genel devre korumaları

Schneider Easy Pro serisi, güvenlik, kalite ve uygun fiyatı bir araya getirerek elektrik sistemlerinde akıllı ve etkili bir koruma sağlar. EZ9F59350 modeli, 3 fazlı uygulamalarda yüksek performans ve güvenilirlik isteyen kullanıcılar için ideal bir tercihtir.
