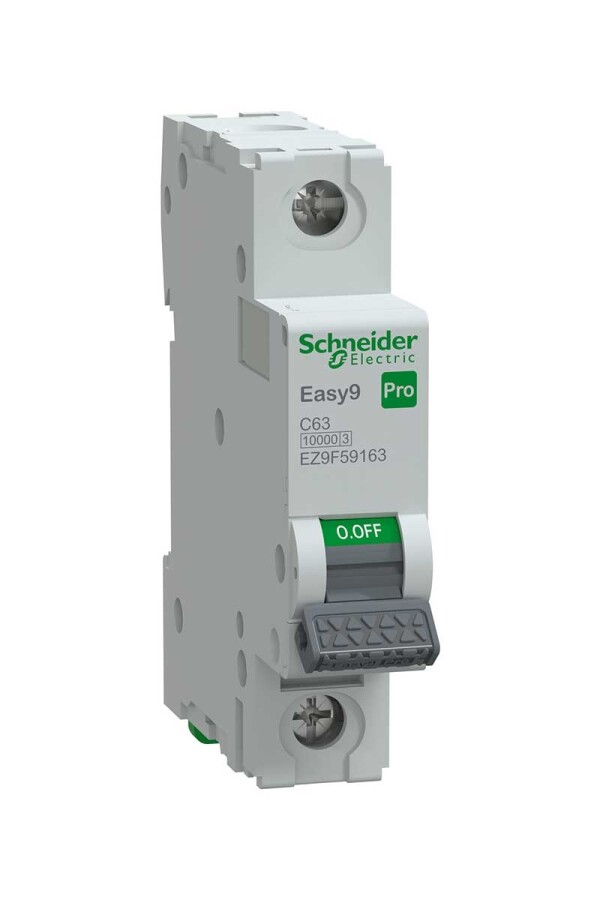

SCHNEIDER EZ9F59163 EASY 9 PRO 1P 63A 10kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F59163 EASY 9 PRO 1P 63A 10kA C TİPİ OTOMATİK SİGORTA

Schneider Electric Easy9 Pro serisinin güçlü ve güvenilir modeli olan EZ9F59163, ev ve ticari tesisatlarda maksimum güvenlik ve performans sunar. 63 Amper kapasitesi ve 10kA kısa devre kesme yeteneği ile yüksek koruma gerektiren uygulamalarda ideal bir çözümdür.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 63 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı :

5...10 x In 'e uygunIEC/EN 60898-1
8 x In +/- % 20 'e uygunIEC/EN 60947-2

Kesme kapasitesi :

10000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
10 kA Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Ics] nominal hizmet kesme kapasitesi :

10000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC/EN 60947-2 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
500 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Uimp] nominal darbe dayanım voltajı :

4 kV 'e uygunIEC/EN 60898-1
4 kV 'e uygunIEC/EN 60947-2

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 120 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 3,5 N.m

Standartlar :

IEC/EN 60898-1
IEC/EN 60947-2

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Neden Schneider Easy9 Pro 63A Otomatik Sigorta?

Yüksek Güvenlik: Ani aşırı yüklenmelere ve kısa devrelere karşı etkili koruma sağlar.

Dayanıklı Yapı: Uzun ömürlü, kaliteli malzeme ve global Schneider Electric güvencesi.

Kolay Montaj: DIN ray sistemlerine uyumlu yapısı ile hızlı ve pratik montaj imkânı.

Enerji Verimliliği: Elektrik tesisatlarında güvenli ve verimli enerji yönetimi sağlar.

Uygulama Alanları

Konut elektrik panoları

Ofis ve iş yeri panoları

Endüstriyel küçük panolar

Priz ve aydınlatma devreleri
