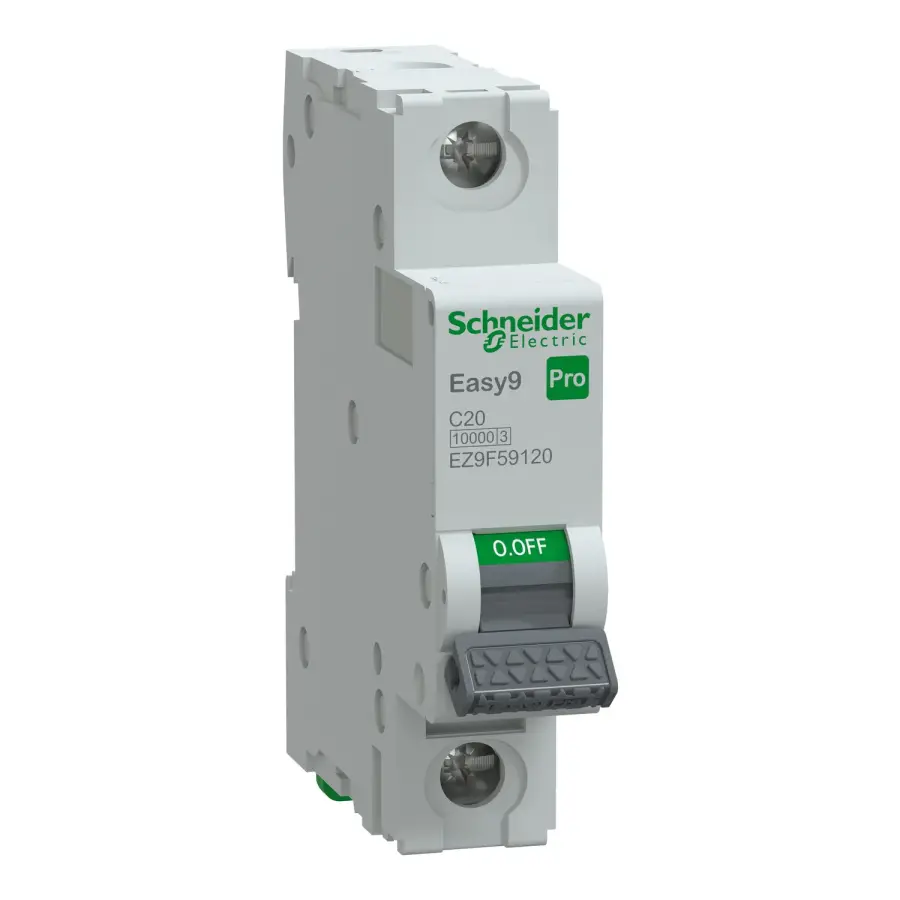

SCHNEIDER EZ9F59120 EASY 9 PRO 1P 20A 10kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F59120 EASY 9 PRO 1P 20A 10kA C TİPİ OTOMATİK SİGORTA

Schneider Electric EZ9F59120 Easy9 Pro 1P 20A Otomatik Sigorta, ev, ofis ve ticari elektrik sistemlerinde yüksek güvenlik sağlayan profesyonel bir devre koruma çözümüdür. 1 kutuplu (1P) yapısı sayesinde tek fazlı sistemlerde kullanılırken, 20A nominal akım, 10kA kısa devre kesme kapasitesi ve C tipi karakteristiği ile ani aşırı akım durumlarında optimum koruma sağlar.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı :

5...10 x In 'e uygunIEC/EN 60898-1
8 x In +/- % 20 'e uygunIEC/EN 60947-2

Kesme kapasitesi :

10000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
10 kA Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Ics] nominal hizmet kesme kapasitesi :

10000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC/EN 60947-2 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
500 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Uimp] nominal darbe dayanım voltajı :

4 kV 'e uygunIEC/EN 60898-1
4 kV 'e uygunIEC/EN 60947-2

Kontrol tipi : Geçiş

Cihaz üzeri sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 106 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

sıkma torku : 2 N.m

IP koruma derecesi : IP20 conforming to IEC 60529

Avantajları

Yüksek güvenlik: 10kA kısa devre kesme kapasitesi ile sisteminizi anlık arızalara karşı korur.

C tipi eğri: Ani akım artışlarında gecikmeli tetikleme ile gereksiz devre kesimini önler.

Kolay montaj: DIN ray uyumu sayesinde pano içi hızlı kurulum imkanı.

Kompakt tasarım: Elektrik panolarında yer tasarrufu sağlar.

Schneider kalitesi: Uzun ömürlü, yüksek performanslı sigorta çözümü.

Kullanım Alanları

Konut içi priz ve aydınlatma devreleri

Ofis ve küçük ölçekli ticari işletmeler

Endüstriyel kontrol sistemleri

Otomasyon panoları

Kompanzasyon ve motor kontrol devreleri

Elektrik dağıtım panoları

NEDEN SCHNEIDER EASY9 PRO?

Schneider Electric, dünya genelinde enerji yönetimi alanında güvenilirliğiyle tanınan lider bir markadır. Easy9 Pro serisi, elektrik sistemlerinde güvenlik ve dayanıklılığı ön planda tutarak profesyonel ve bireysel kullanıcılar için ekonomik çözümler sunar. EZ9F59120, 20A tek fazlı yüklerde ideal performans ve yüksek güvenlik sağlar.
