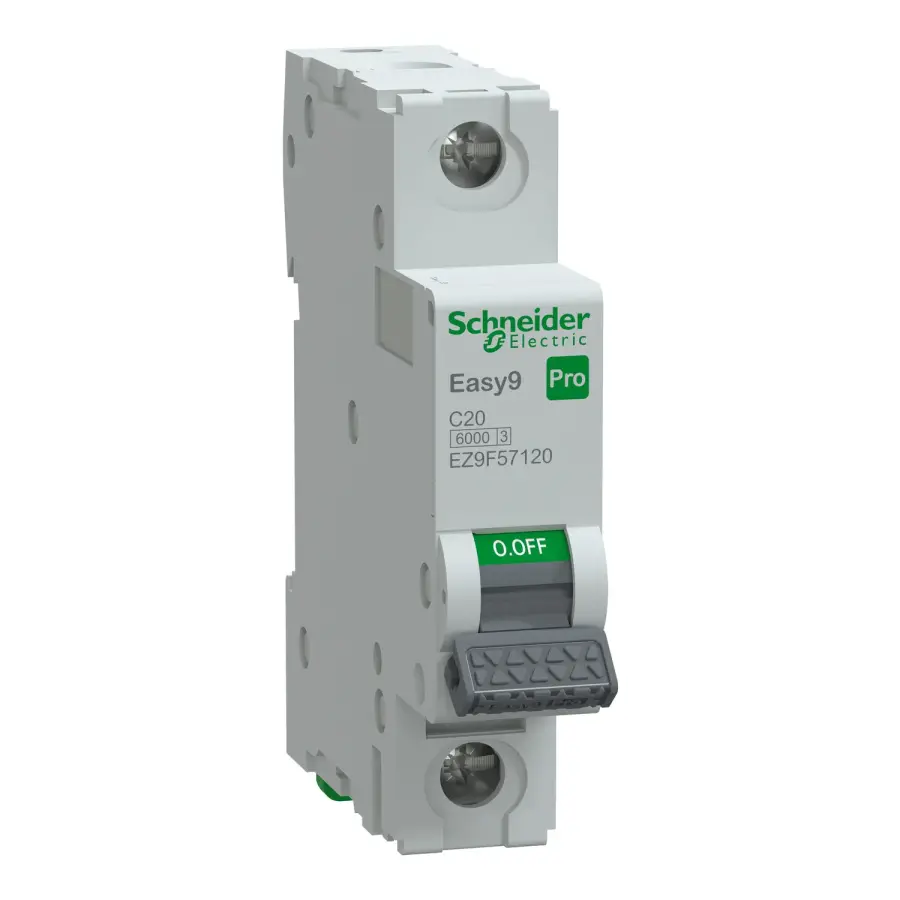

SCHNEIDER EZ9F57120 EASY 9 PRO 1P 20A 6kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F57120 EASY 9 PRO 1P 20A 6kA C TİPİ OTOMATİK SİGORTA

Schneider EZ9F57120 Easy9 Pro otomatik sigorta, monofaze elektrik tesisatlarınızda aşırı akım ve kısa devre risklerine karşı etkin ve güvenilir koruma sağlar. 1 kutuplu (1P) yapısı sayesinde tek fazlı devrelerde mükemmel uyum sunar. 20A anma akımı, priz hatları, aydınlatma devreleri ve küçük motorlar için ideal bir güvenlik çözümüdür.

C tipi karakteristik eğrisi, motorlu yüklerde oluşan ani akım artışlarını tolere eder ve sistemin gereksiz yere açılmasını önler. 6kA kısa devre kesme kapasitesi, hem konut tipi hem de hafif ticari uygulamalarda güvenli çalışma sağlar.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı : 5...10 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi :

6000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontrol tipi : Geçiş

Cihaz üzeri sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 106 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 2 N.m

IP koruma derecesi : IP20 conforming to IEC 60529

Ürün Avantajları

20A akım kapasitesi ile günlük kullanım devrelerinde ideal koruma

C tipi eğri ile ani akım yükselmelerine karşı toleranslı yapı

1 kutuplu tasarımı sayesinde monofaze sistemlere tam uyum

6kA kısa devre kesme kapasitesi ile yüksek güvenlik

Kompakt boyutlar ve kolay DIN ray montajı

Schneider Electric kalitesiyle uzun ömür ve güvenilir performans
