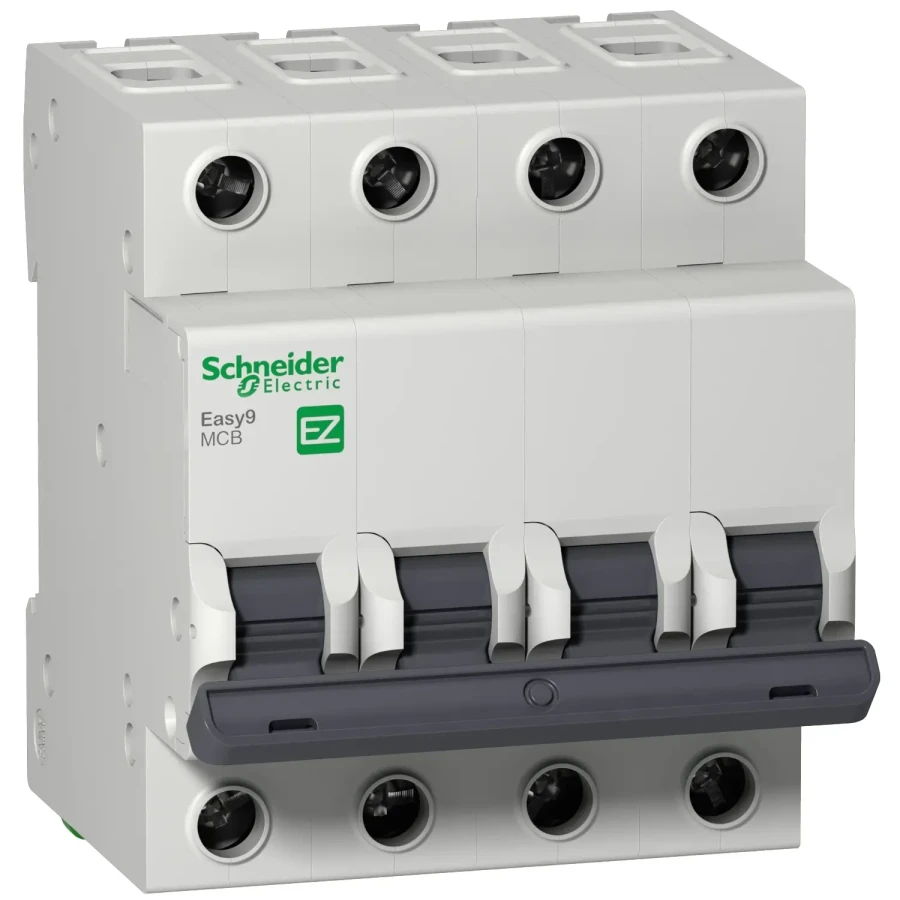

SCHNEIDER EZ9F34425 Easy9 4P 25A C TİPİ 4.5kA OTOMATİK SİGORTA

SCHNEIDER EZ9F34425 Easy9 4P 25A C TİPİ 4.5kA OTOMATİK SİGORTA

Schneider Electric kalitesiyle üretilen EZ9F34425 Easy9 4P 25A C Tipi Otomatik Sigorta, endüstriyel ve ticari elektrik sistemleri için yüksek performanslı bir devre koruma çözümüdür. 4 kutuplu yapısı ile trifaze sistemlerde tam güvenlik sağlar. C tipi karakteristiği sayesinde motor ve endüktif yüklerin olduğu uygulamalarda mükemmel performans sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

4,5 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

Geniş Kullanım Alanı: Trifaze sistemler, panolar, sanayi tesisleri ve ticari yapılar için uygundur.

C Tipi Koruma: Motorlar, transformatörler gibi endüktif yüklerde yüksek kalkış akımlarına karşı ideal koruma sağlar.

Yüksek Dayanım: 4.5kA kesme kapasitesi ile kısa devreye karşı etkin çözüm sunar.

Kompakt Tasarım: Panolarda yer tasarrufu sağlayan ergonomik yapı.

Güvenilirlik: Schneider Electric kalitesi ile uzun ömürlü, bakım gerektirmeyen kullanım.

Kullanım Alanları

Endüstriyel otomasyon sistemleri

Trifaze motor koruma

Kompanzasyon panoları

Ticari elektrik tesisatları

UPS ve jeneratör çıkışları
