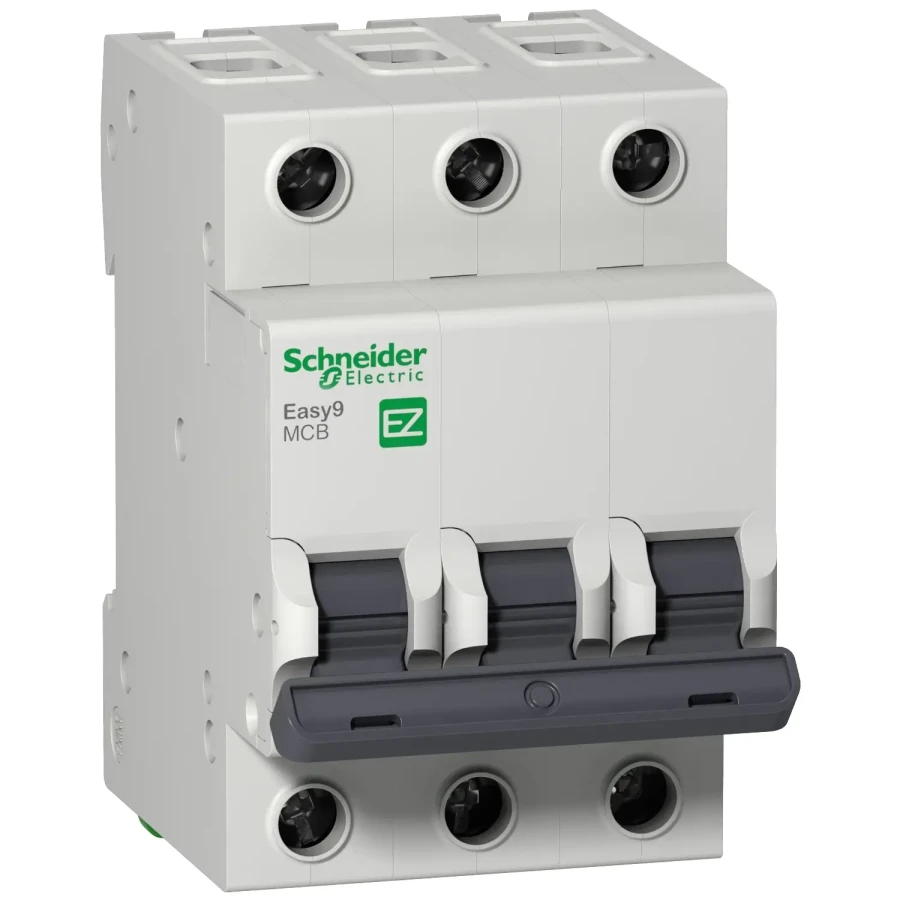

SCHNEIDER EZ9F34316 Easy9 3P 16A C TİPİ 4.5kA OTOMATİK SİGORTA

SCHNEIDER EZ9F34316 Easy9 3P 16A C TİPİ 4.5kA OTOMATİK SİGORTA

Schneider Electric Easy9 EZ9F34316 3P 16A C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde güvenli ve verimli koruma sağlamak için tasarlanmıştır. C tipi karakteristiği, motorlar, priz devreleri ve genel aydınlatma gibi orta seviyede ani akım çeken uygulamalarda mükemmel performans sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 16 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

4,5 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

sıkma torku : 2 N.m üst veya alt

Öne Çıkan Avantajlar

Üç fazlı sistemlere özel: Endüstriyel ve ticari tesislerde güvenli elektrik dağıtımı sağlar.

Hızlı montaj: DIN rayına kolayca monte edilir, zaman kazandırır.

Uzun ömürlü performans: Schneider Electric kalitesiyle üretilmiştir, yıllarca güvenle kullanılabilir.

Yüksek güvenlik: Aşırı akım ve kısa devrelere karşı hızlı ve hassas tepki verir.

Kullanım Alanları

Endüstriyel tesis panoları

Ticari binalar ve ofisler

Üç fazlı motor sistemleri

Kompresör, klima ve jeneratör devreleri

Otomasyon sistemleri
