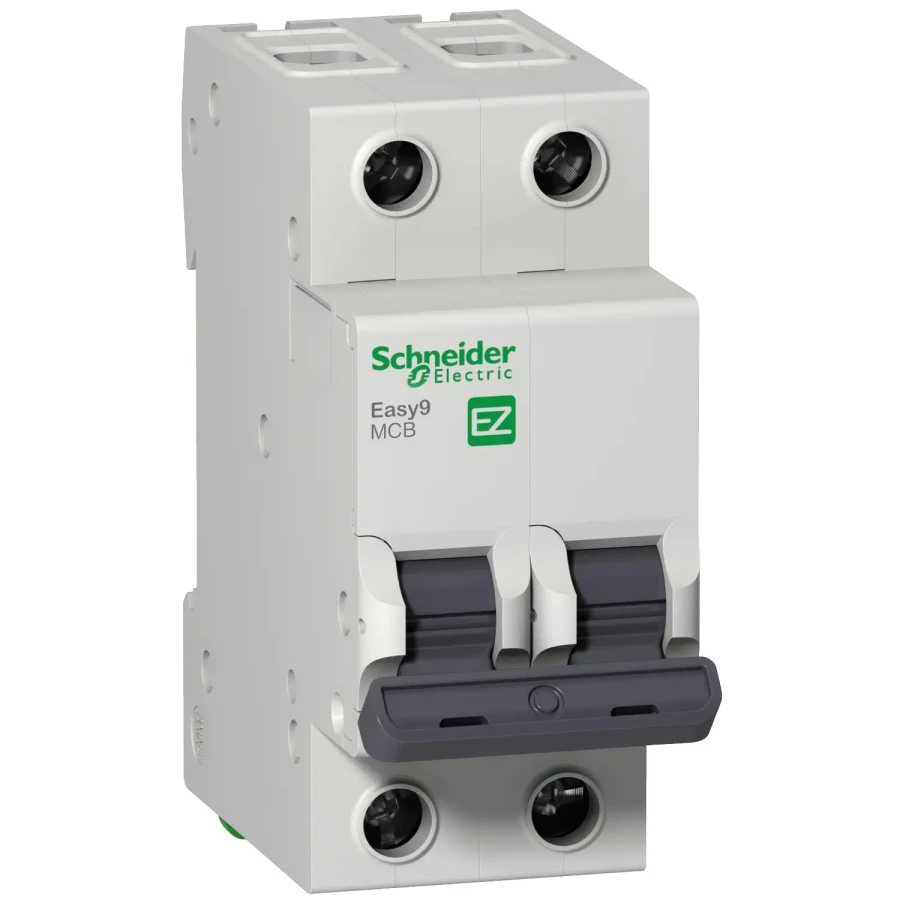

SCHNEIDER EZ9F34263 EASY 9 2P 63A 4.5kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F34263 EASY 9 2P 63A 4.5kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F34263, evsel ve ticari elektrik tesisatlarında devre koruması sağlamak için tasarlanmış, 2 kutuplu, 63A nominal akımlı ve 4.5kA kısa devre kesme kapasiteli C tipi otomatik sigortadır. Schneider Electric’in Easy9 serisi, kompakt yapısı ve yüksek güvenlik standartları ile öne çıkar. Aşırı yük ve kısa devreye karşı koruma sağlar, güvenilir ve ekonomik çözümler sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Poles : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 63 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Yalıtıma uygunluk : Evet 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi : 4,5 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzeri sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 81 mm

Genişlik : 36 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Avantajları

Aşırı yük ve kısa devreye karşı etkin koruma

C tipi karakteristik sayesinde aydınlatma ve priz devrelerinde ideal performans

Kompakt tasarımıyla pano içi yer tasarrufu sağlar

Kolay montaj – DIN ray uyumu ile hızlı kurulum

Uzun ömürlü, yüksek kaliteli Schneider Electric güvencesi

Kullanım Alanları

Konut içi elektrik panoları

Ticari bina tesisatları

Aydınlatma ve priz devreleri

Klima, kombi ve küçük motor grupları

Genel elektrik dağıtım sistemleri
