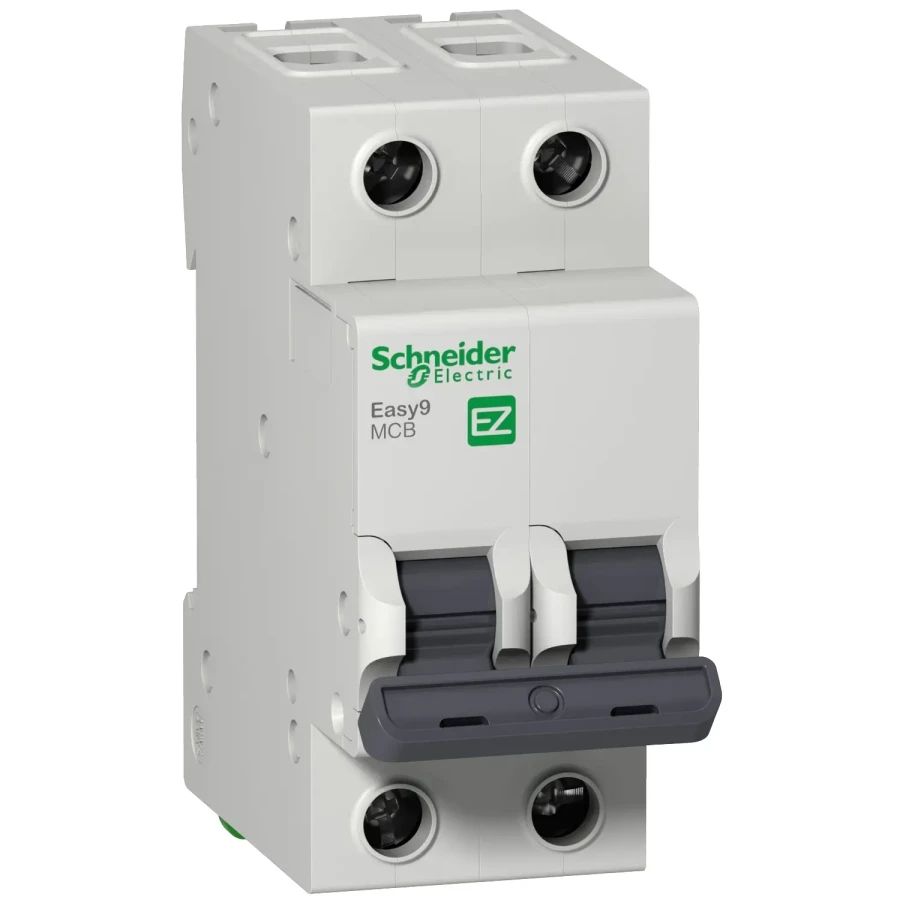

SCHNEIDER EZ9F34263 EASY 9 2P 25A 4.5kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F34263 EASY 9 2P 25A 4.5kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F34263, elektrik tesisatlarında aşırı akım ve kısa devreye karşı etkili koruma sağlamak amacıyla tasarlanmış, 2 kutuplu, 25A akım kapasiteli, 4.5kA kesme kapasiteli C tipi otomatik sigortadır. Schneider Electric’in Easy9 serisi, hem konut hem de ticari uygulamalarda yüksek güvenlik, uzun ömür ve kolay montaj avantajı sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Poles : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Yalıtıma uygunluk : Evet 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

4,5 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzeri sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 81 mm

Genişlik : 36 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

IP koruma derecesi : IP20 conforming to IEC 60529

Avantajları

Aşırı yük ve kısa devrelere karşı etkili koruma

C tipi karakteristik ile motor, aydınlatma ve priz devrelerine uyumlu

Kompakt yapı ile pano içinde yer tasarrufu sağlar

Hızlı ve kolay DIN ray montajı

Schneider Electric güvencesi ile kaliteli ve güvenilir performans

Kullanım Alanları

Konut ve apartman elektrik panoları

Priz ve aydınlatma devreleri

Klima ve küçük motor koruma sistemleri

Ticari alanlar ve ofis uygulamaları

Elektrik dağıtım ve kontrol panoları
