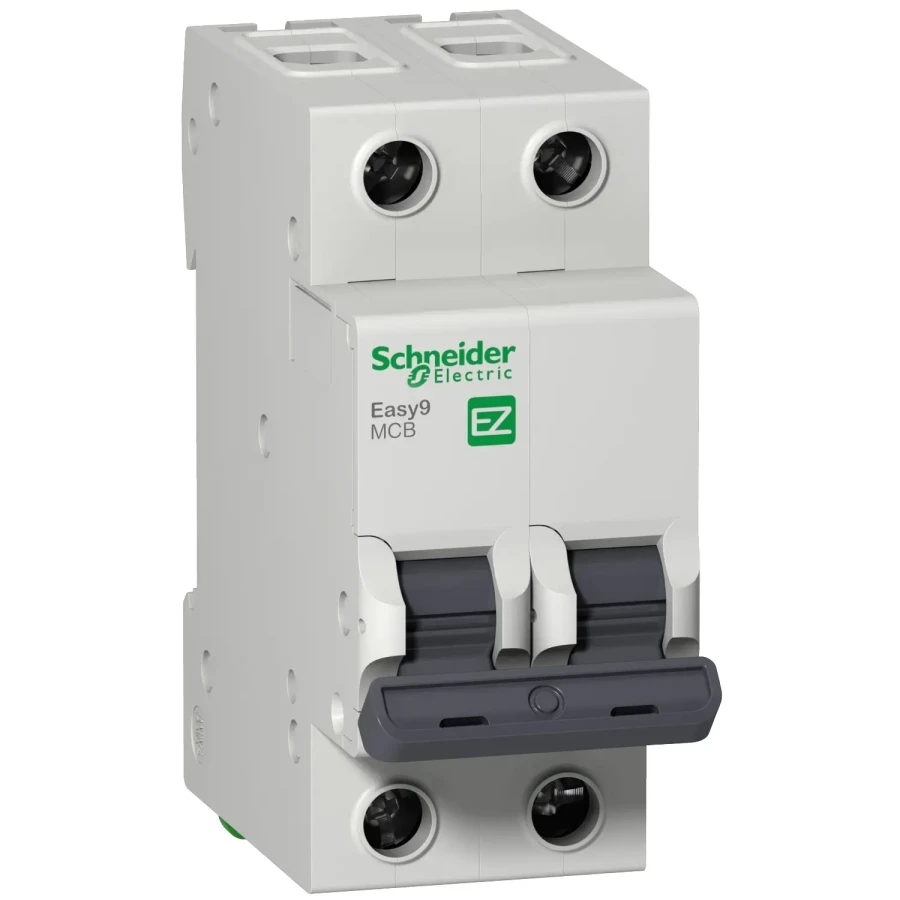

SCHNEIDER EZ9F34220 Easy9 2P 20A C TİPİ 4.5kA OTOMATİK SİGORTA

SCHNEIDER EZ9F34220 Easy9 2P 20A C TİPİ 4.5kA OTOMATİK SİGORTA

Schneider Electric markasının güvenilir Easy9 serisine ait EZ9F34220 2P 20A C Tipi Otomatik Sigorta, iki kutuplu yapısıyla hem faz hem nötr hattını aynı anda keserek elektrik devrelerinde tam güvenlik sağlar. 20 Amper ve C tipi karakteristik ile hem konut hem de ticari uygulamalarda endüktif yükler için ideal bir tercihtir.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

4,5 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 81 mm

Genişlik : 36 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

Faz ve Nötr Koruması: 2 kutuplu yapı sayesinde devre güvenliğini artırır.

C Tipi Yapı: Endüktif yüklerin (klima, küçük motorlar, pompalar) çalışmasında yüksek performans.

Kompakt ve Modüler: Elektrik panolarında kolayca yerleştirilebilir.

Yüksek Kesme Kapasitesi: 4.5kA kesme gücü ile kısa devrelere karşı etkili koruma sağlar.

Uzun Ömür: Schneider Electric kalitesiyle güvenilir ve bakım gerektirmeyen kullanım.

Kullanım Alanları

Konut tipi elektrik panoları

Küçük ticari işletmeler

Motor ve klima devreleri

UPS, jeneratör çıkışları

Atölye ve küçük sanayi tesisleri
