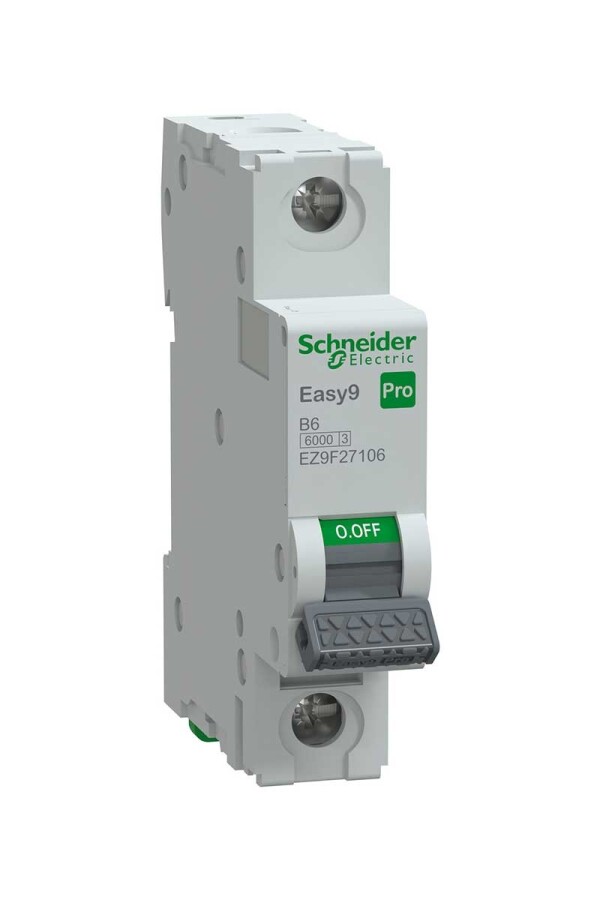

SCHNEIDER EZ9F27106 EASY 9 PRO 1P 6A 6kA B TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F27106 EASY 9 PRO 1P 6A 6kA B TİPİ OTOMATİK SİGORTA

Schneider Electric Easy9 Pro serisinin kompakt ve güvenilir modeli EZ9F27106, hassas devreler için yüksek güvenlik sağlar. 1 kutuplu (1P) yapısı, 6 Amper anma akımı ve 6kA kısa devre kesme kapasitesi ile konut ve ticari uygulamalarda düşük akım çeken hatların etkin korunmasında tercih edilir. B tipi karakteristiği, hassas açma eğrisi sayesinde özellikle aydınlatma ve elektronik cihaz devrelerinde maksimum koruma sağlar.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 6 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı : 3...5 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi : 6000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 104 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 2 N.m

Standartlar : IEC/EN 60898-1

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Avantajları

Hassas koruma: Düşük güçlü devreler, aydınlatma ve kontrol sistemleri için ideal

Kompakt ve güvenilir tasarım: Alan tasarrufu sağlar, yüksek güvenlik sunar

Schneider Electric kalitesi: Uzun ömürlü, dayanıklı ve dünya çapında güvenilir

Kolay montaj: DIN raylı sistemlerle uyumlu yapı

Ani aşırı akıma karşı koruma: B tipi karakteristik ile hızlı tepki

Kullanım Alanları

Aydınlatma devreleri

Otomasyon ve kontrol panoları

Elektronik cihaz koruması

Konut içi sigorta panoları

Düşük akım çeken priz ve cihaz hatları
