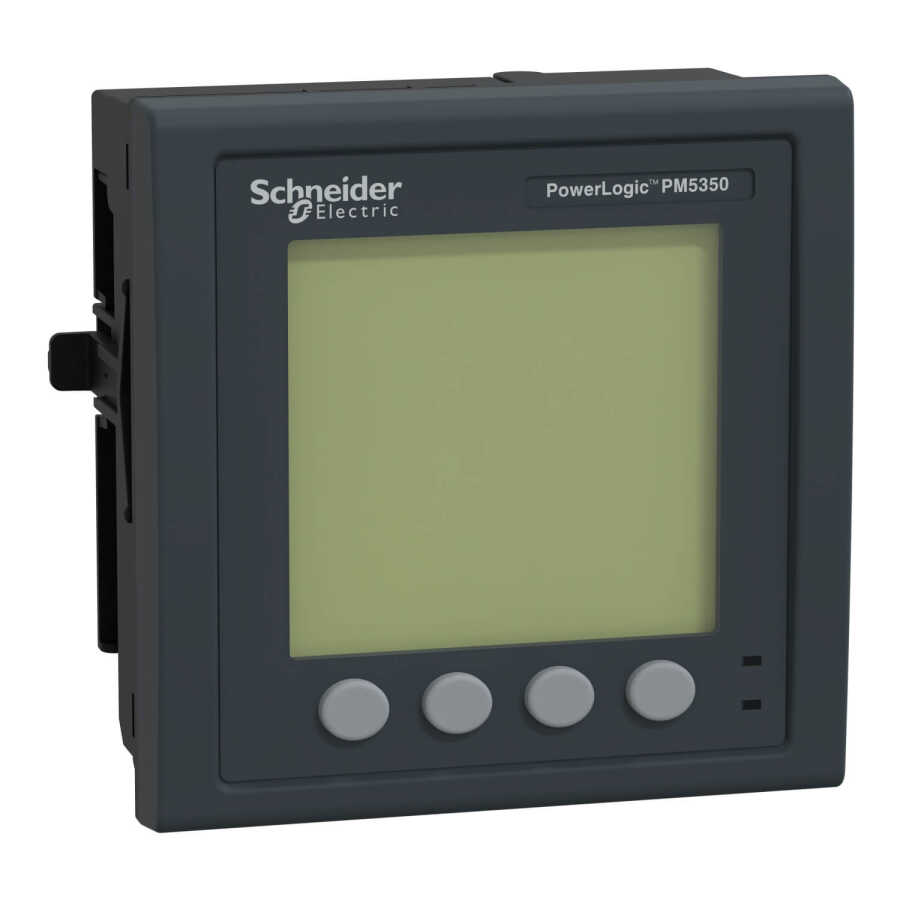

SCHNEIDER METSEPM5350 4DI/2DO 15.HARMONİK 0.5S MODBUS SERİ BAĞLANTI

SCHNEIDER METSEPM5350 4DI/2DO 15.HARMONİK 0.5S MODBUS SERİ BAĞLANTI

Schneider Electric METSEPM5350, endüstriyel ve ticari enerji izleme uygulamaları için geliştirilmiş yüksek performanslı bir enerji analizörüdür. Gelişmiş ölçüm özellikleriyle, enerji verimliliğini artırmak ve enerji tüketimini detaylı şekilde analiz etmek isteyen işletmeler için ideal bir çözümdür.

Teknik Özellikler

Seri : PowerLogic

Ürün Adı : PowerLogic PM5350

Ürün Grubu : PM5350

Ürün Ya da Bileşen Tipi : Güç ölçer

Güç kalitesi analizi :

Toplam talep bozulması
Toplam harmonik bozulma

Cihaz Uygulaması : Güç izleme

Ölçümün tipi :

Akım
Gerilim
Frekans
Güç faktörü
Enerji
Görünen güç
Etkin güç
Reaktif güç

Supply voltage :

85...265 V AC 45...65 Hz
100...300 V DC

Şebeke Frekansı :

50 Hz
60 Hz

Nominal akım (Ir) :

5 A
1 A

Type of network :

1P + N
3P + N
3P

VA cinsinden güç tüketimi : 11,9 VA

Yerel sinyalleme :

100 ms 120 V AC tipik
400 ms 230 V AC tipik
50 ms 125 V DC tipik

Ekran Tipi : Tek renkli grafik LCD

Ekran çözünürlüğü : 6 satır

Örnekleme hızı : 32 örnek/döngü

Ölçüm akımı : 5…9000 mA

Analog giriş tipi :

Akım 0,05...9 A (impedance <= 0.3 mOhm)
Gerilim (impedance 10 MOhm)

Ölçüm gerilimi :

35…480 V AC 45...65 Hz faz-faz
20…277 V AC fazdan nötre

Frekans ölçüm aralığı : 45…70 Hz

Girişlerin sayısı : 4 dijital

Ölçüm doğruluğu :

Akım +/- 0.3 %
Gerilim +/- 0.3 %
Frekans +/- %0,05
Güç faktörü +/- 0.005
Aktif enerji +/- %0,5
Reaktif enerji +/- %2
Etkin güç +/- %0,5
Görünen güç +/- %0,5
Görünen enerji +/- %0,5
Reaktif güç +/- %2

Çıkışların sayısı : 2 röle

Haberleşme port protokolü :

JBUS
Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds

Haberleşme port desteği : Terminal bloğu: RS485

Veri kaydı : Anlık değerlerin minimumu/maksimumu
Alarmlar

Bağlantılar – terminaller :

Gerilim devresi: vidalı terminal bloğu4
Kontrol devresi: vidalı terminal bloğu2
Current transformer: vidalı terminal bloğu6
Giriş/çıkış devresi: vidalı terminal bloğu6
Röle çıkışı: vidalı terminal bloğu4

Montaj Tipi : Sıva altı monte

Kurulumun Tipi : For indoor use in a stationary panel

Genişlik : 96 mm

Derinlik : 44 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 0,25 kg

Uygulama Alanları

Enerji yönetim sistemleri

Fabrikalar ve üretim tesisleri

Ticari binalar

Alçak ve orta gerilim panoları

Neden METSEPM5350?

Kolay kurulum ve devreye alma

Gelişmiş analiz yetenekleri

Uzun ömürlü ve güvenilir Schneider Electric kalitesi

Uyumlu SCADA ve BMS sistemleriyle sorunsuz entegrasyon
