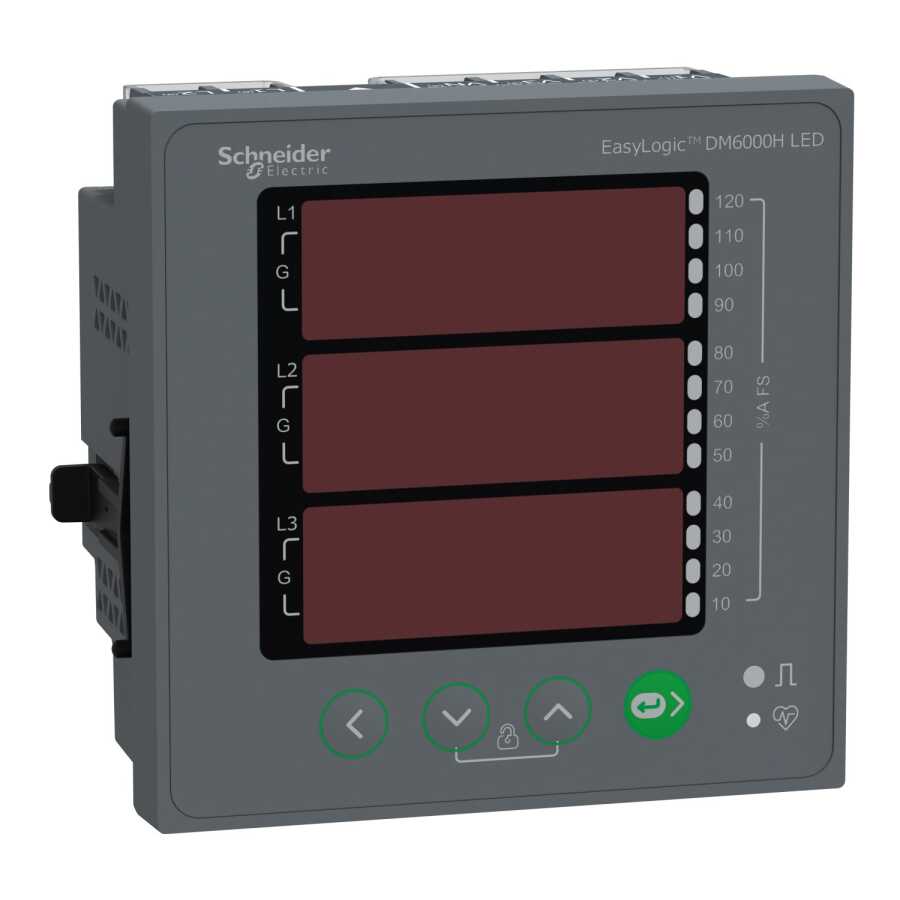

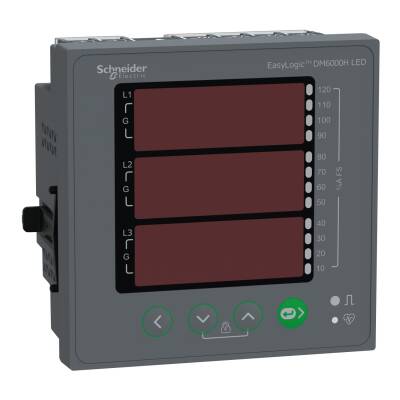

SCHNEIDER METSEDM6000HCL10NC LED EKRAN HABERLEŞMESİZ DM6000H MULTİMETRE

SCHNEIDER METSEDM6000HCL10NC LED EKRAN HABERLEŞMESİZ DM6000H MULTİMETRE

Schneider Electric METSEDM6000HCL10NC modeli, enerji takibi ve ölçümleri için kompakt, ekonomik ve güvenilir bir çözümdür. Haberleşme gereksinimi olmayan uygulamalar için ideal olan bu model, net okunabilir LED ekranı ve kolay montaj özellikleri ile pano içi kullanımlarda büyük kolaylık sağlar.

Teknik Özellikler

Seri : EasyLogic

Ürün Adı : EasyLogic DM6X00H NC

Ürün Ya da Bileşen Tipi : VAF PF ölçüm cihazı

Cihaz Uygulaması : Uzaktan gözlemleme

Ölçümün tipi :

Akım
Gerilim
Frekans
RPM

Ölçüm tipi :

Dengesizlik akımı
Hesaplanan nötr akım
Dengesiz voltaj
Dönüş hızı
Faz akımları
Gerilim U21, U32, U13, V1, V2, V3
Frekans
Ortalama voltaj Vavg
Ortalama akım Iavg

Sayaç fonksiyonları :

Güç kesintisi
AÇIK saat sayımı

[Us] nominal besleme gerilimi :

48...277 V AC 45...65 Hz
48...277 V DC

Şebeke Frekansı :

50 Hz
60 Hz

Nominal akım (Ir) :

1 A
5 A

Type of network :

2P + N
2P
3P + N
3P
1P + N

VA cinsinden güç tüketimi : 4 VA -de 240 V faz ve nötr arasında

W cinsinden güç tüketimi : 2 W -de 240 V

Ekran Tipi : 8 segment LED

Ekran rengi : Kırmızı

Ekran basamakları : 12 basamak(lar) - 14,2 mm

Veri iletişimi :

Ölçüm değerlerinin okunması

Anlık ve ortalama değerler

Devir hızı

Tüm sayaçlar

Örnekleme hızı : 32 örnek/döngü

Ölçüm akımı : 5…6000 mA

Signal : Akım 0,005...10 A (impedance 0.3 MOhm)6 x

Ölçüm gerilimi :

35…480 V AC 50...60 Hz fazlar arasında
46…277 V AC 50...60 Hz faz ve nötr arasında
277…999000 V AC 50...60 Hz harici VT ile

Frekans ölçüm aralığı : 45…65 Hz

Ölçüm doğruluğu :

Frekans +/- %0,05
Güç faktörü +/- 0.01
Akım +/- 1 %
Gerilim +/- 1 %

Yerel sinyalleme :

Yeşil LED: etkinlik
Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)

Malzeme : Polikarbonat

Montaj Tipi : Sıva altı monte

Montaj desteği : Gövde

Bağlantılar – terminaller :

Akım devresi: vida kelepçesi terminalleri (alt) 2,08…3,31 mm² kablo(lar)
Gerilim devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar)
Kontrol devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar)

Sıkma torku :

Akım devresi: 0,9…1 N.m Philips No 2 screwdriver
Gerilim devresi: 0,9…1 N.m Philips No 2 screwdriver
Kontrol devresi: 0,9…1 N.m Philips No 2 screwdriver

Tel sıyırma uzunluğu :

Akım devresi: 3,68 mm
Gerilim devresi: 7 mm
Kontrol devresi: 7 mm

Genişlik : 96 mm

Derinlik :

Dış : 13 mm
Panel : 49 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 300 g

Nerelerde Kullanılır?

Elektrik panoları

Ticari ve küçük sanayi tesisleri

Enerji alt yapısı olan her ortam

Sayaç arkası izleme noktaları

Bütçeye uygun enerji ölçüm projeleri

Avantajları

Düşük maliyetli enerji izleme çözümü

Kolay devreye alma ve kullanım

Uzun ömürlü ve sağlam yapı

Haberleşme ihtiyacı olmayan sistemler için ideal
