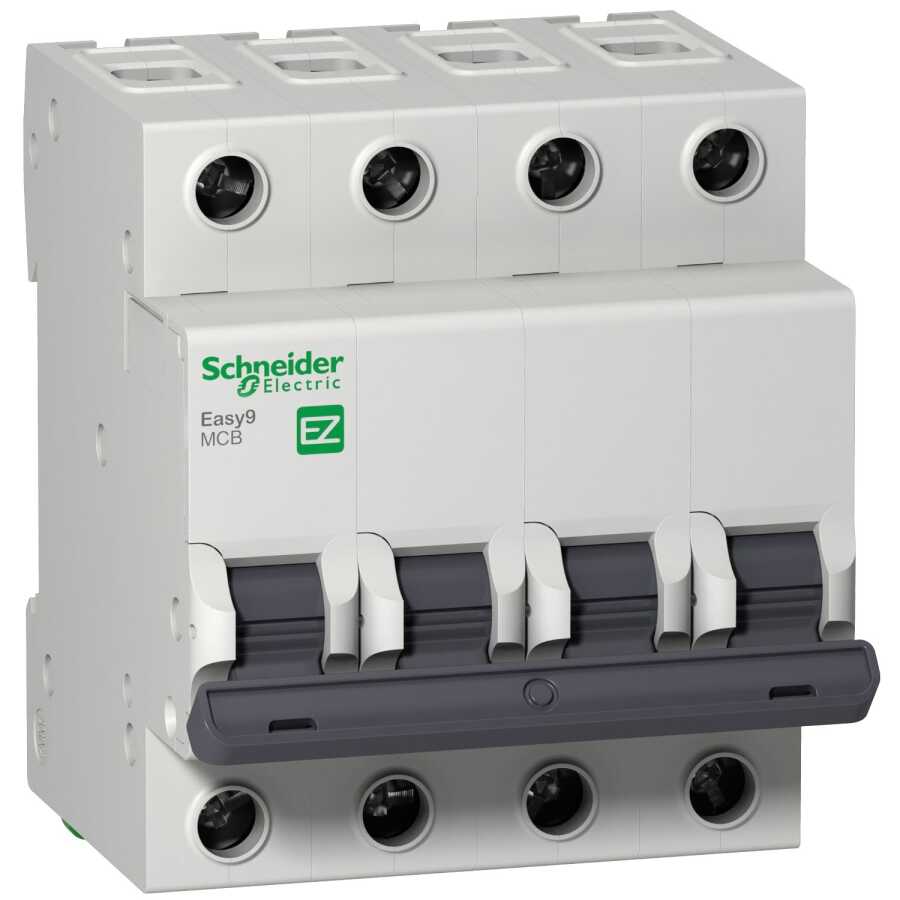

SCHNEIDER EZ9F56416 Easy9 4P 16A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56416 Easy9 4P 16A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56416, Easy9 serisine ait, güvenilir ve ekonomik çözümler sunan bir otomatik sigorta modelidir. 4 kutuplu (4P) yapısı sayesinde üç faz + nötr sistemlerde güvenli enerji dağıtımı sağlar. 16 Amper nominal akım kapasitesi ile düşük güçlü yüklerde etkili koruma sunarken, C tipi karakteristik eğrisi, priz, aydınlatma ve genel tesisat uygulamalarında optimum performans sağlar. 6kA kısa devre kesme kapasitesi, güvenliğinizi üst seviyeye taşır.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 16 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

C tipi eğri: Standart yükler için ideal (aydınlatma, priz, küçük cihazlar)

Yüksek güvenlik: 6kA kısa devre kesme kapasitesi ile güçlü koruma

Kolay kurulum: DIN ray montajı sayesinde hızlı ve pratik montaj

Kompakt ve sağlam tasarım: Elektrik panolarında yer tasarrufu sağlar

Schneider güvencesi: Uzun ömürlü, kaliteli ve güvenilir bir çözüm

Uygulama Alanları

Konut tipi elektrik panoları

Ticari alanlar ve ofisler

Aydınlatma ve priz devreleri

Küçük elektrikli cihazlar için sistem koruması

Genel enerji dağıtım panoları

Neden Schneider Easy9 EZ9F56416?

Schneider Electric kalitesiyle sunulan EZ9F56416, düşük akım ihtiyacı olan sistemler için ekonomik ve güvenli bir çözümdür. C tipi karakteristiği sayesinde genel kullanıma uygundur ve elektriksel arızalara karşı etkin bir koruma sağlar.
