SCHNEIDER EZ9F56320 Easy9 3P 20A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56320 Easy9 3P 20A C TİPİ 6kA OTOMATİK SİGORTA

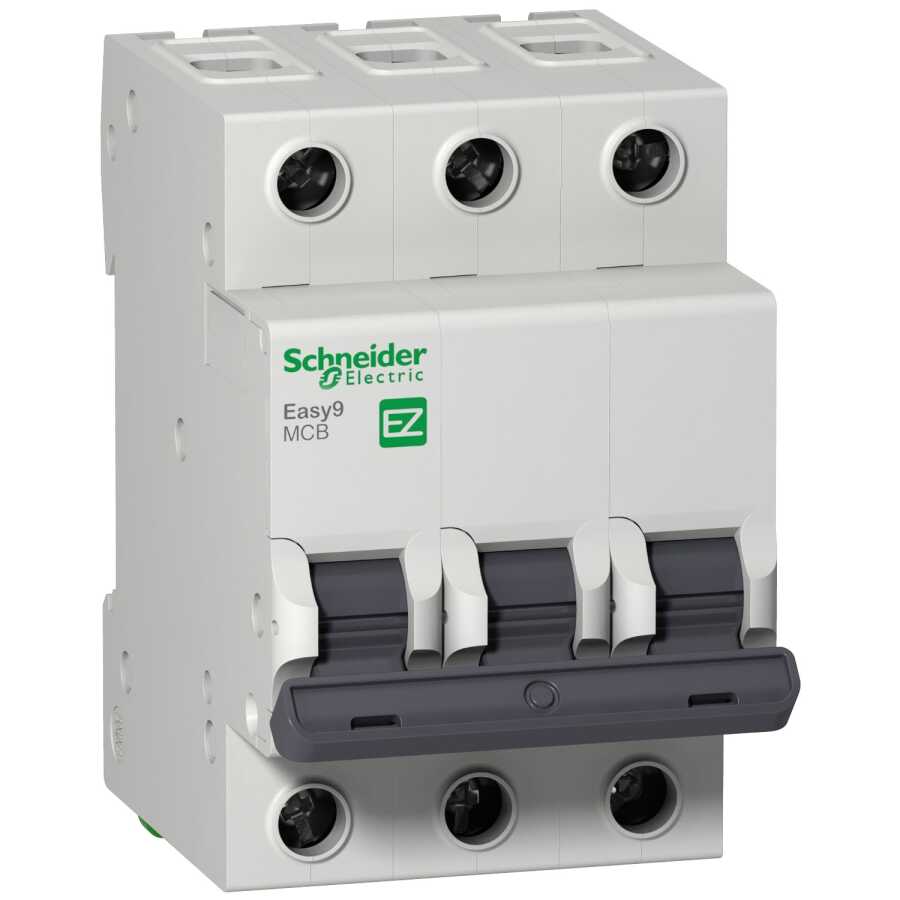

Schneider Electric EZ9F56320 Easy9, üç fazlı sistemlerde güvenli enerji dağıtımı sağlamak için tasarlanmış, 3 kutuplu (3P) bir otomatik sigorta modelidir. 20 Amper nominal akım kapasitesi ile düşük güçlü yüklerde güvenilir koruma sunar. C tipi karakteristiği, standart yükler için ideal açma-kapama hassasiyeti sağlarken, 6kA kısa devre kesme kapasitesi ile yüksek güvenlik sunar. Kolay montaj ve Schneider kalitesi ile konut, ofis ve ticari alanlar için mükemmel bir çözümdür.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

C tipi karakteristik: Aydınlatma, priz ve standart yüklerde dengeli tepki

20A akım kapasitesi: Düşük güçlü üç fazlı sistemler için ideal

6kA kesme kapasitesi: Güçlü kısa devre koruması

DIN ray montaj: Hızlı ve kolay kurulum

Uygun maliyet: Ekonomik çözüm, yüksek kalite

Kullanım Alanları

Konut tipi üç fazlı panolar

Ofis ve küçük ticari alanlar

Aydınlatma ve priz devreleri

Kompakt makineler ve cihazlar

Elektrik dağıtım panoları

Neden Schneider Easy9 EZ9F56320?

Schneider Electric Easy9 serisi, uygun fiyatlı ve dayanıklı çözümleriyle, elektrik güvenliğini herkes için erişilebilir kılar. EZ9F56320 modeli, düşük güçlü üç fazlı sistemlerde maksimum verim ve koruma sağlar. C tipi eğrisi sayesinde ani akım geçişlerine karşı dengeli ve güvenli performans sunar.
