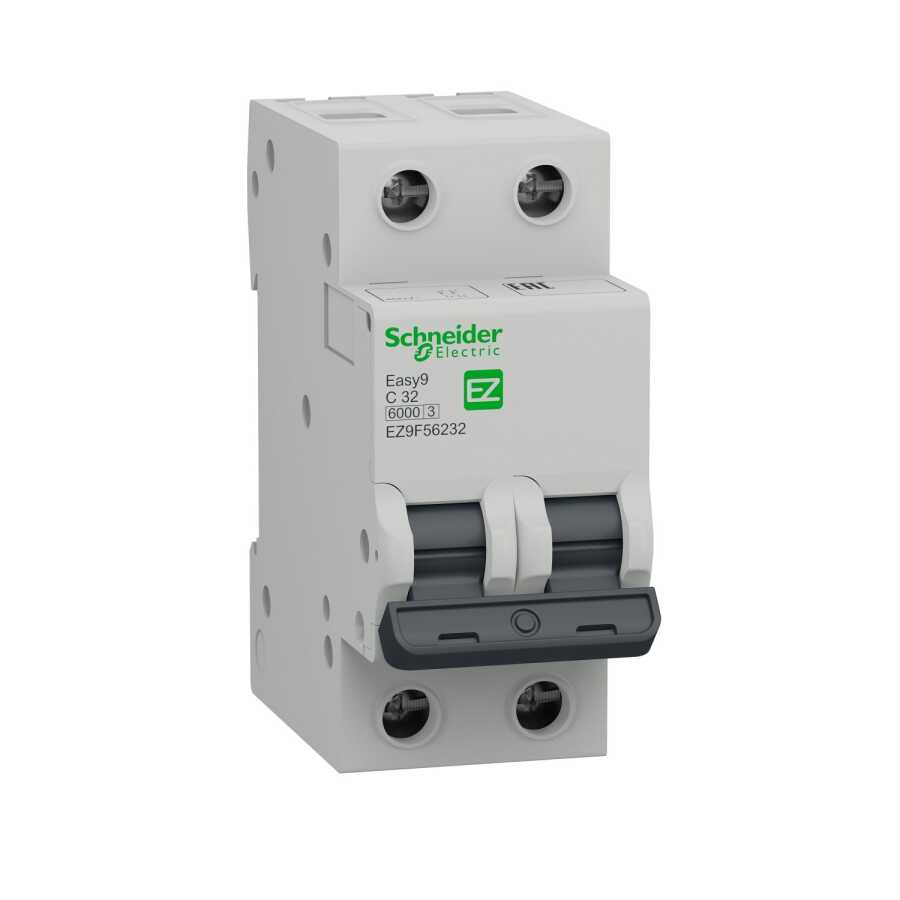

SCHNEIDER EZ9F56232 Easy9 2P 32A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56232 Easy9 2P 32A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56232 Easy9 Serisi 2 Kutuplu 32A C Tipi Otomatik Sigorta, konut, ticari ve küçük sanayi tesislerinde güvenli elektrik dağıtımı için yüksek performanslı bir çözümdür. 6kA kısa devre kesme kapasitesiyle aşırı akım ve kısa devrelere karşı etkili koruma sağlayarak sistem güvenliğinizi garanti altına alır.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 32 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 81 mm

Genişlik : 36 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Ürünün Avantajları

Yüksek güvenlikli koruma: aşırı yük ve kısa devreye karşı etkili önlem

Kompakt ve ergonomik tasarımı ile pano montajında yer tasarrufu

2 kutuplu yapı ile faz ve nötr hattında kesme ve koruma

Schneider Electric güvencesiyle uzun ömürlü performans

Kolay kurulum, güvenilir çalışma

Uygulama Alanları

Ana ve tali dağıtım panoları

Priz ve aydınlatma devreleri

Elektrikli ev aletleri ve küçük motor yükleri

Ticari ofis ve küçük işletme elektrik altyapısı
