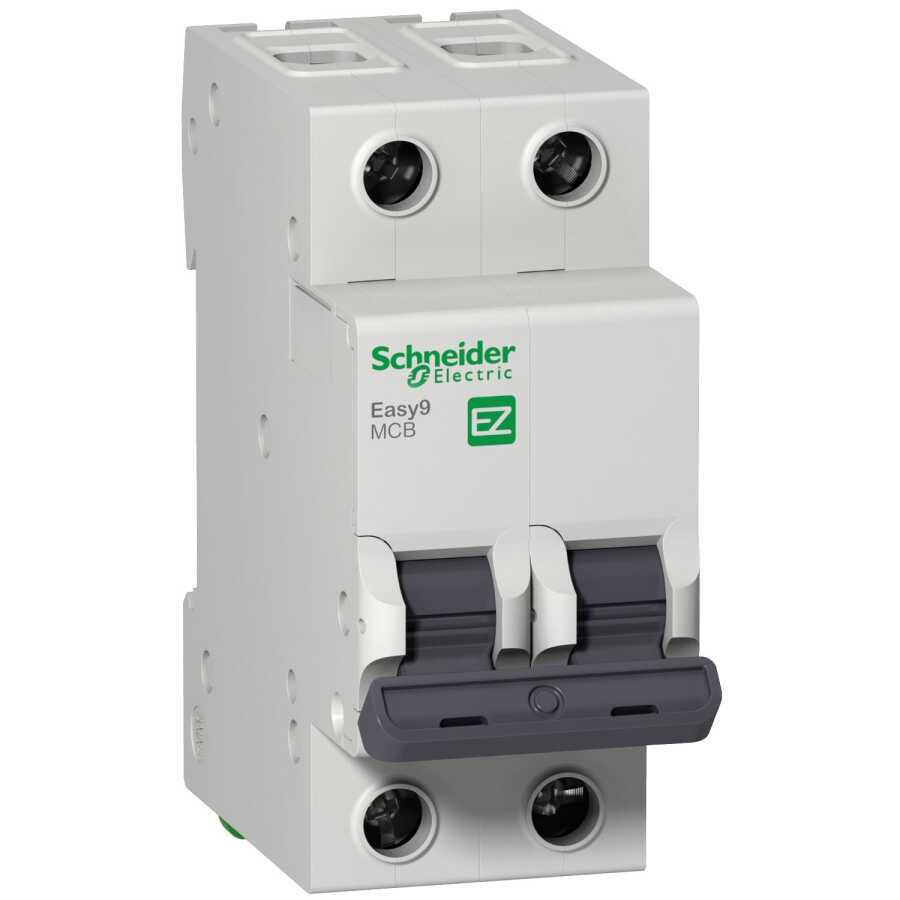

SCHNEIDER EZ9F56220 Easy9 2P 20A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56220 Easy9 2P 20A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56220 Easy9 Serisi 2P 20A C Tipi Otomatik Sigorta, kompakt tasarımı ve yüksek güvenlik özellikleriyle evsel ve ticari elektrik tesisatlarında aşırı akım ve kısa devrelere karşı etkili koruma sağlar. 6kA kesme kapasitesi ile güvenliğinizi ön planda tutarken, 20 amperlik taşıma kapasitesiyle priz ve aydınlatma devreleri için idealdir.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 81 mm

Genişlik : 36 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Yok

Öne Çıkan Avantajlar

Aşırı akım ve kısa devre durumlarında hızlı müdahale

2 kutuplu yapı ile hem faz hem nötr hattında koruma

Schneider kalitesiyle yüksek güvenilirlik ve uzun ömür

Kolay montaj, bakım dostu tasarım

Kompakt yapı ile pano içi yer tasarrufu

Uygulama Alanları

Aydınlatma devreleri

Priz grupları

Konut içi alt panolar

Küçük elektrikli cihaz devreleri

Ofis ve mağaza tesisatları
