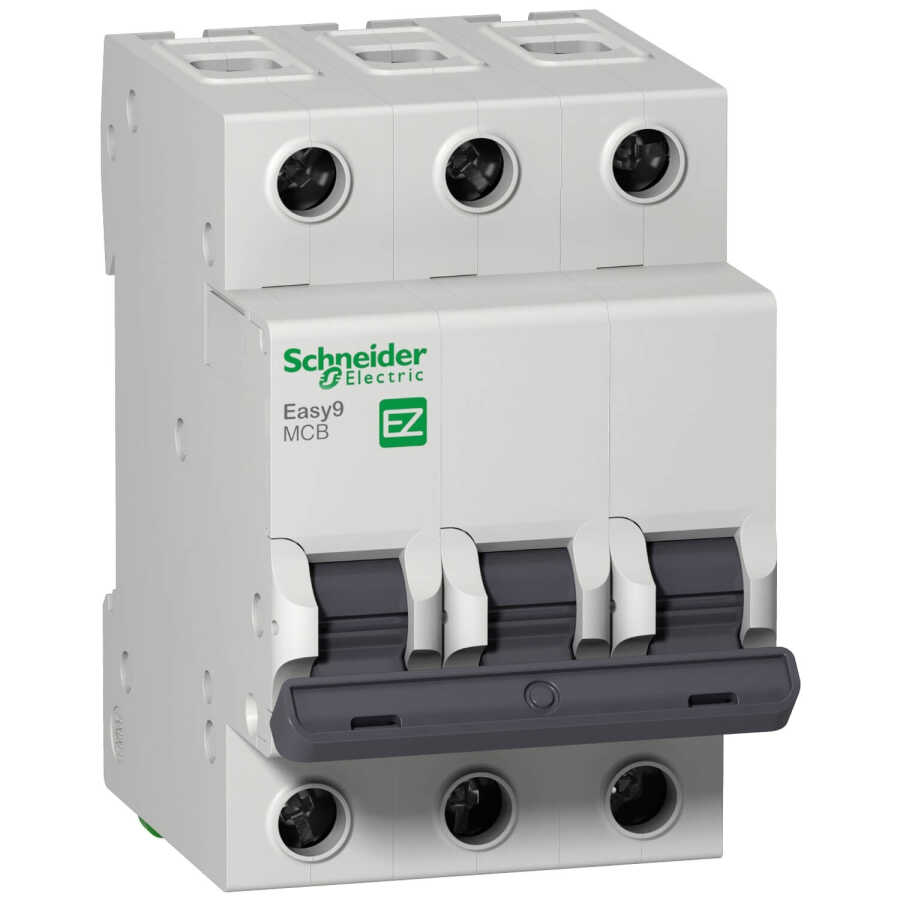

SCHNEIDER EZ9F43325 Easy9 3P 25A C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F43325 Easy9 3P 25A C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F43325, 3 kutuplu (3P) yapısı ve 25 Amper nominal akım kapasitesi ile trifaze elektrik devrelerinde ideal devre koruma sağlar. C tipi karakteristiği, motorlar ve endüktif yükler gibi ani akım çeken sistemlerde sorunsuz çalışır. Schneider Electric’in Easy9 serisi, uygun maliyetli ama yüksek güvenlikli otomatik sigorta çözümleri sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
5000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

3 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

Trifaze devrelerde eksiksiz koruma sağlar

C tipi eğri sayesinde motor ve endüktif yüklerde güvenli kullanım

6kA kısa devre kesme kapasitesi ile yüksek güvenlik

Ekonomik fiyat, Schneider güvencesi

Kolay montaj ve sade tasarım

Ev, ticari ve hafif sanayi uygulamalarına uygun

Kullanım Alanları

Trifaze enerji dağıtım panoları

Küçük sanayi tesisleri

Motor, fan, pompa gibi cihazların koruma devreleri

Ticari bina ve atölye tesisatları

Jeneratör çıkış koruması
