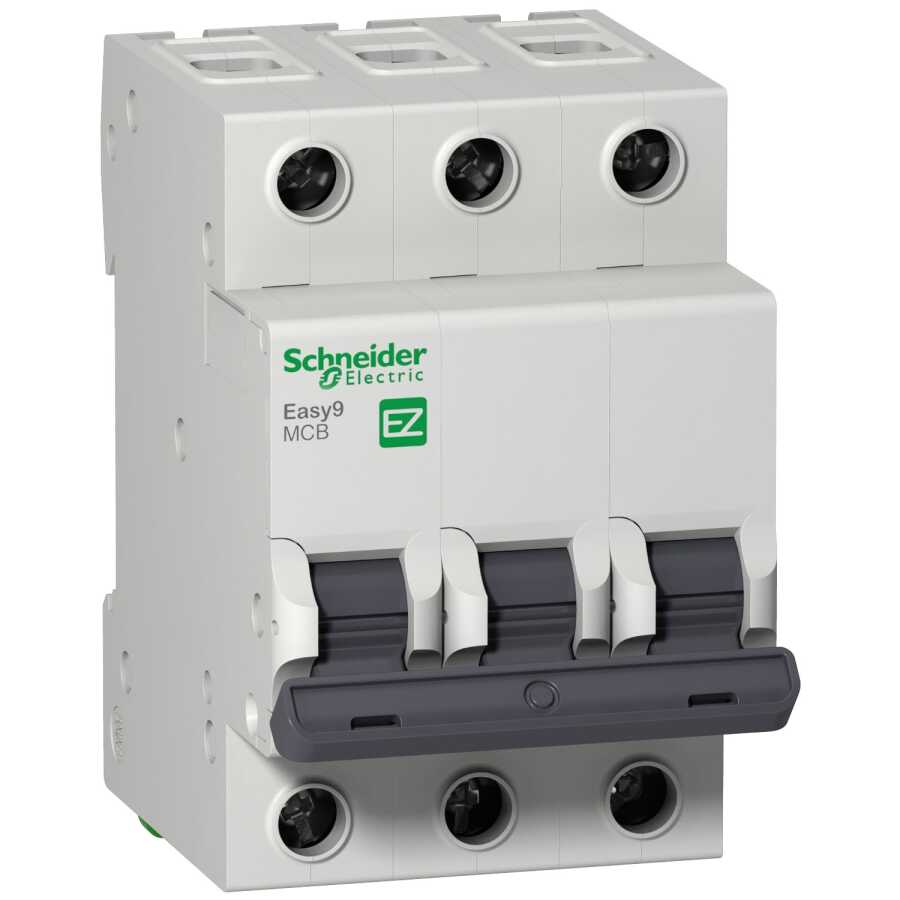

SCHNEIDER EZ9F43316 Easy9 3P 16A C TİPİ 3kA OTOMATİK SİGORTA

SCHNEIDER EZ9F43316 Easy9 3P 16A C TİPİ 3kA OTOMATİK SİGORTA

SCHNEIDER EZ9F43316, Schneider Electric’in ekonomik ve güvenilir Easy9 serisine ait, 3 kutuplu (3P), 16 Amper nominal akıma sahip, C tipi karakteristik eğrili bir otomatik sigortadır. 3kA kısa devre kesme kapasitesi, küçük ve orta ölçekli trifaze uygulamalar için yeterli koruma sunar. Endüktif yükler ve motorlu sistemlerde kullanılmaya uygundur.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 16 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
5000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

3 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

3 fazlı sistemlerde ekonomik koruma

C tipi eğri sayesinde motor, fan ve endüktif yüklerde güvenli kullanım

Kompakt ve sade tasarımıyla pano içinde yer tasarrufu

Uygun fiyat avantajı ile Schneider güvencesi

Kolay kurulum, uzun ömürlü kullanım

Kullanım Alanları

Küçük sanayi panoları

Ticari işletmeler

Atölye ve üretim alanları

Trifaze priz ve makine hatları

Kompresör, fan ve küçük motor devreleri
