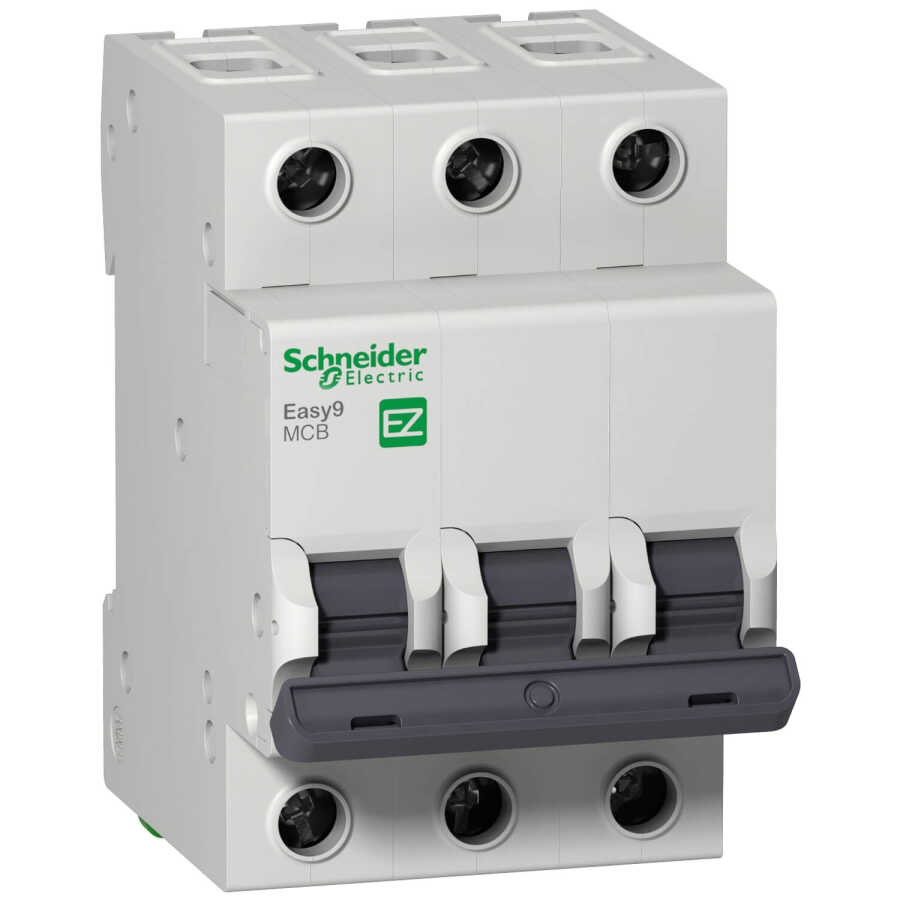

SCHNEIDER A9F74206 Easy9 3P 25A C TİPİ 4.5kA OTOMATİK SİGORTA

SCHNEIDER A9F74206 Easy9 3P 25A C TİPİ 4.5kA OTOMATİK SİGORTA

Schneider Electric Easy9 Serisi’ne ait A9F74206 model 3P 25A C Tipi Otomatik Sigorta, üç fazlı elektrik sistemleri için güvenilir ve uzun ömürlü bir koruma sağlar. 25 Amper nominal akım değeri ve C tipi karakteristik eğrisi, ani akım yükselmelerinin görüldüğü yüklerde etkin koruma sunar. 4.5kA kesme kapasitesi ile konut ve küçük ticari uygulamalarda tercih edilen ideal bir çözümdür.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

4,5 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürünün Avantajları

Kompakt, yer tasarruflu tasarım

Schneider Electric kalitesi ve güvenliği

CE, IEC uyumluluğu

Kolay kurulum ve uzun ömürlü kullanım

3 faz sistemlerde dengeli ve etkin koruma
