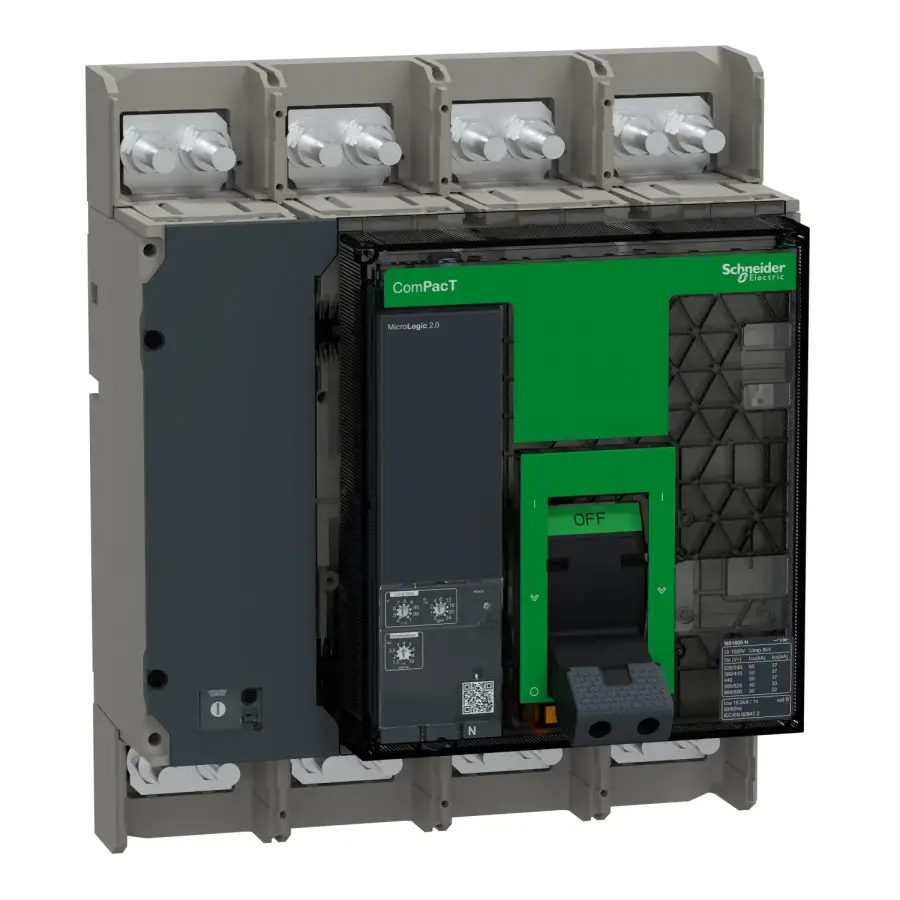

SCHNEIDER C160N420FM 1600A 50kA 4 KUTUP MİC 2.0 TER.MAN.KOR. ŞALTER

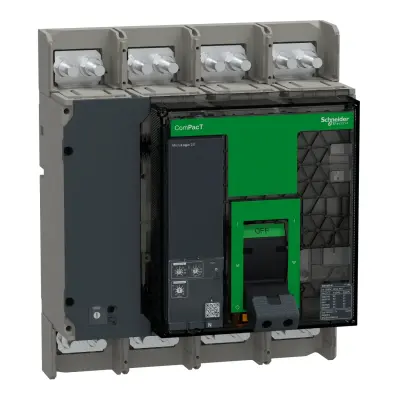

SCHNEIDER C160N420FM 1600A 50kA 4P MİC 2.0 TER.MAN.KOR. ŞALTER

Schneider C160N420FM, 1600A akım kapasitesi, 50kA kesme gücü ve 4 kutuplu yapısıyla orta ve büyük ölçekli elektrik sistemlerinde üstün koruma sağlayan kompakt tip şalter modelidir. Dahili Micrologic 2.0 termik-manyetik koruma ünitesi, aşırı akım ve kısa devre durumlarında hızlı ve güvenli devre kesme sağlar. Endüstriyel tesisler, büyük ticari yapılar ve enerji dağıtım panoları için ideal bir çözümdür.

Teknik Özellikler

Seri : ComPacT

Ürün Adı : ComPacT NS new generation

Ürün serisi : ComPacT NS630b...1600 yeni nesil

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Dağıtım

Number of poles : 4P

Korumalı kutup açıklaması : 4d

Nötr konum : Sol

(In) rated current up to 65 °C : 1600 A -de 50 °C

[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz

Şebeke Tipi : AC

Şebeke Frekansı : 50/60 Hz

Yalıtıma uygunluk : Evet 'e uygunEN/IEC 60947-2

Kullanım kategorisi : Kategori B

[Icu] rated ultimate short-circuit breaking capacity :

85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

Performance level : N 50 kA 415 V AC

Açma Birimi Adı : MicroLogic 2.0

Açma birimi teknolojisi : Elektronik

Açma Birimi Koruma Fonksiyonları : LI

Kontrol tipi : Manuel işletimli

Montaj Tipi : Sabit

[Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947-2

[Ics] rated service short-circuit breaking capacity :

37 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
22 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Icw] rated short-time withstand Current : 19,2 kA 1 sn 'e uygunIEC 60947-2

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı :

1000 cycles -de 690 V In
2000 cycles -de 690 V In/2
2000 cycles -de 440 V In
5000 cycles -de 440 V In/2

Güç kayıpları : 74 W

Montaj Desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma tipi :

L : for aşırı yük koruma (uzun süreli)
I : for anlık kısa devre koruması

Açma birimi derecesi : 1600 A -de 50 °C

Long-time pick-up adjustment type Ir (thermal protection) : Ayarlanabilir 9 ayar

[Ir] long-time protection pick-up adjustment range : 0,4...1 x In

Long-time protection delay adjustment type tr : Ayarlanabilir 9 ayar

[tr] long-time protection delay adjustment range :

12,5…600 s -de 1,5 x Ir
0,5…24 s -de 6 x Ir
0,7…16,6 s -de 7,2 x Ir

Termik bellek : 20 mn

Instantaneous protection pick-up adjustment type Ii : Ayarlanabilir

[Ii] instantaneous protection pick-up adjustment range : 1,5...10 x Ir

Toprak kaçağı koruması : Yok

Neutral protection settings :

Korumasız (3d)
0,5 x Ir (3d + N/2)
1 x Ir (4d)

Alan seçimli kilitleme ZSI : Olmadan

Yardımcı kontak düzenleme : 1 NO/NC

yerel sinyalleme :

4 LED (kırmızı) for hata göstergesi
1 LED (sarı) for aşırı yük

Genişlik : 280 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 18 kg

IP koruma derecesi : IP40 conforming to IEC 60529

Ürün Avantajları

Yüksek kesme kapasitesi ile kısa devrelere karşı güvenli koruma

Micrologic 2.0 koruma modülü ile hassas akım denetimi

1600A yüksek akım taşıma kapasitesi ile güçlü sistemler için ideal

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir performans

Kompakt tasarımı sayesinde panolarda yer tasarrufu sağlar.
