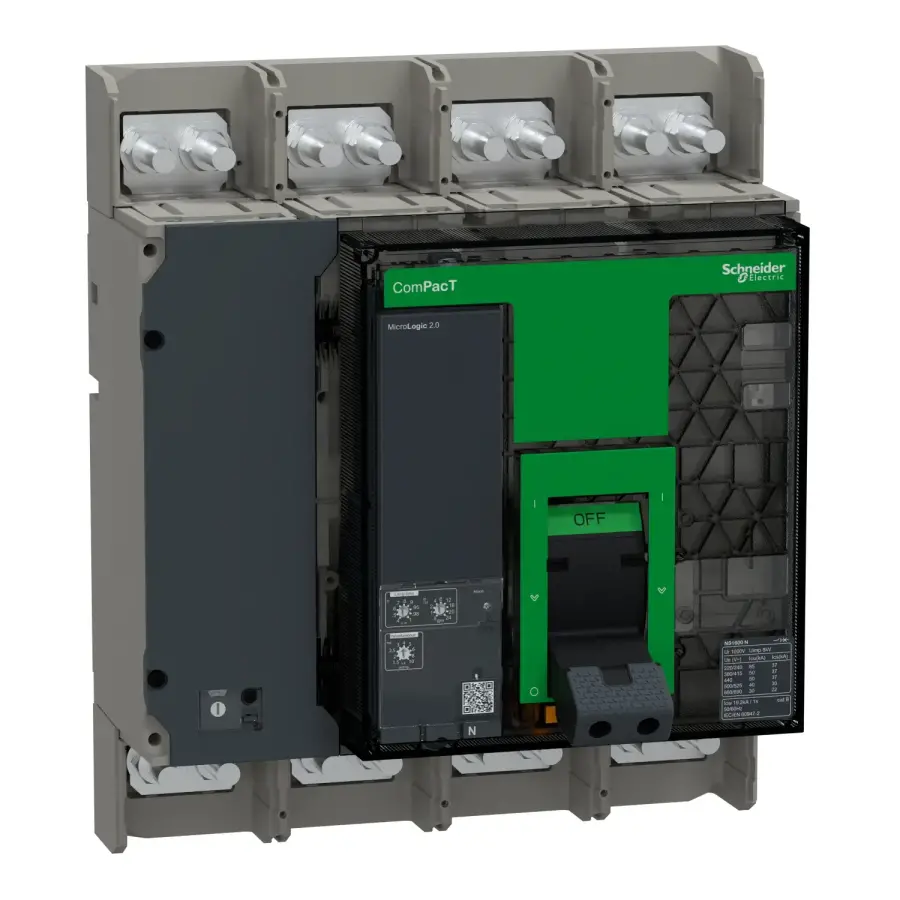

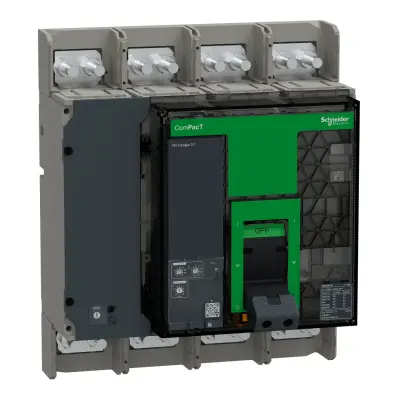

SCHNEIDER C125N420FM 1250A 50 kA 4P MİC 2.0 TER.MAN.KOR. ŞALTER

SCHNEIDER C125N420FM 1250A 50 kA 4P MİC 2.0 TER.MAN.KOR. ŞALTER

Schneider C125N420FM, 1250A anma akımı, 50kA kesme kapasitesi ve 4 kutuplu yapısıyla güçlü elektrik sistemleri için geliştirilmiş, kompakt tip termik-manyetik koruma şalteridir. Üzerinde entegre Micrologic 2.0 koruma ünitesi bulunur ve bu sayede aşırı akım ve kısa devre durumlarında sistemin hızlı ve güvenli şekilde korunmasını sağlar. Endüstriyel tesislerden ticari binalara kadar geniş bir uygulama alanı sunar.

Teknik Özellikler

ürün adı : ComPacT NS yeni nesil

Ürün yelpazesi : ComPacT NS630b ... 1600 yeni nesil

Ürün veya bileşen türü : Devre kesici

Cihaz uygulaması : Dağıtım

Kutup sayısı : 4P

Korumalı kutup açıklaması : 4D

Nötr konum : Sol

65 °C'ye kadar nominal akım : 50 °C'de 1250 A

[Ue] nominal çalışma gerilimi : 690 V AC 50/60 Hz

Ağ türü : AC

Ağ frekansı : 50/60 Hz

İzolasyon için uygunluk : Evet, EN / IEC 60947-2'ye uygun

Kullanım kategorisi : Kategori B

[Icu] nominal kısa devre kesme kapasitesi :

IEC 60947-2'ye uygun 220/240 V AC 50/60 Hz'de 85 kA Icu
IEC 60947-2'ye uygun 380/415 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 440 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 500/525 V AC 50/60 Hz'de 40 kA Icu
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 30 kA Icu

Performans seviyesi : N 50 kA 415 V AC

Seyahat birimi adı : MicroLogic 2.0

Yolculuk ünitesi teknolojisi : Elektronik

Açma ünitesi koruma fonksiyonları : LI

Kontrol tipi : Manuel olarak çalıştırılır

Montaj modu : Sabit

[Ui] nominal yalıtım gerilimi : IEC 60947-2'ye uygun 800 V AC 50/60 Hz

[Uimp] nominal dürtü dayanma gerilimi : IEC 60947-2'ye uygun 8 kV

[Ics] nominal servis kısa devre kesme kapasitesi :

IEC 60947-2 uyarınca 220/240 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 380/415 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 440 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 500/525 V AC 50/60 Hz'de 40 kA
IEC 60947-2 uyarınca 660/690 V AC 50/60 Hz'de 30 kA

[Icw] kısa süreli dayanma akımı olarak derecelendirildi : IEC 60947-2'ye uygun 19.2 kA 1 s

Mekanik dayanıklılık : 10000 döngü

Elektriksel dayanıklılık :

690 V In'de 2000 döngü
690 V In / 2'de 3000 döngü
440 V In'de 4000 döngü
440 V In / 2'de 5000 döngü

Güç kayıpları : 44 W

Montaj desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma türü :

L: aşırı yük koruması için (uzun süre)
I: anlık kısa devre koruması için

Seyahat birimi derecesi : 50 °C'de 1250 A

Uzun süreli toplama ayar tipi Ir (termal koruma) : Ayarlanabilir 9 ayar

[Ir] uzun süreli koruma alma ayar aralığı : 0,4...1 x In

Uzun süreli koruma gecikme ayarı tipi tr : Ayarlanabilir 9 ayar

[tr] uzun süreli koruma gecikmesi ayar aralığı :

1,5 x Ir'de 12,5...600 s
6 x Ir'de 0,5...24 s
7,2 x Ir'de 0,7...16,6 s

Termal hafıza : 20 milyon

Anlık koruma alma ayarı tip Ii : Ayarlanabilir

[Ii] anlık koruma toplama ayar aralığı : 1,5...10 x Ir

Toprak sızıntısı koruması : Olmadan

Nötr koruma ayarları :

Koruma yok (3D)
0,5 x Ir (3D + N/2)
1 x Ir (4D)

Bölge seçici kilitleme ZSI : Olmadan

Yardımcı kontak bileşimi : 1 HAYIR/NC

Yerel sinyalizasyon :

Arıza göstergesi için 4 LED (kırmızı)
Aşırı yük için 1 LED (sarı)

Genişlik : 280 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 18 kg

IP koruma derecesi : IEC 60529'a uygun IP40

Avantajları

Yüksek kesme kapasitesi ile kısa devrelere karşı üstün koruma

Micrologic 2.0 koruma ünitesi ile hassas ve güvenilir performans

Kompakt yapısı ile pano içi montaj kolaylığı

4 kutuplu tasarım ile nötr hattın da güvenli şekilde korunması

Schneider Electric güvencesiyle uzun ömür ve yüksek kalite
