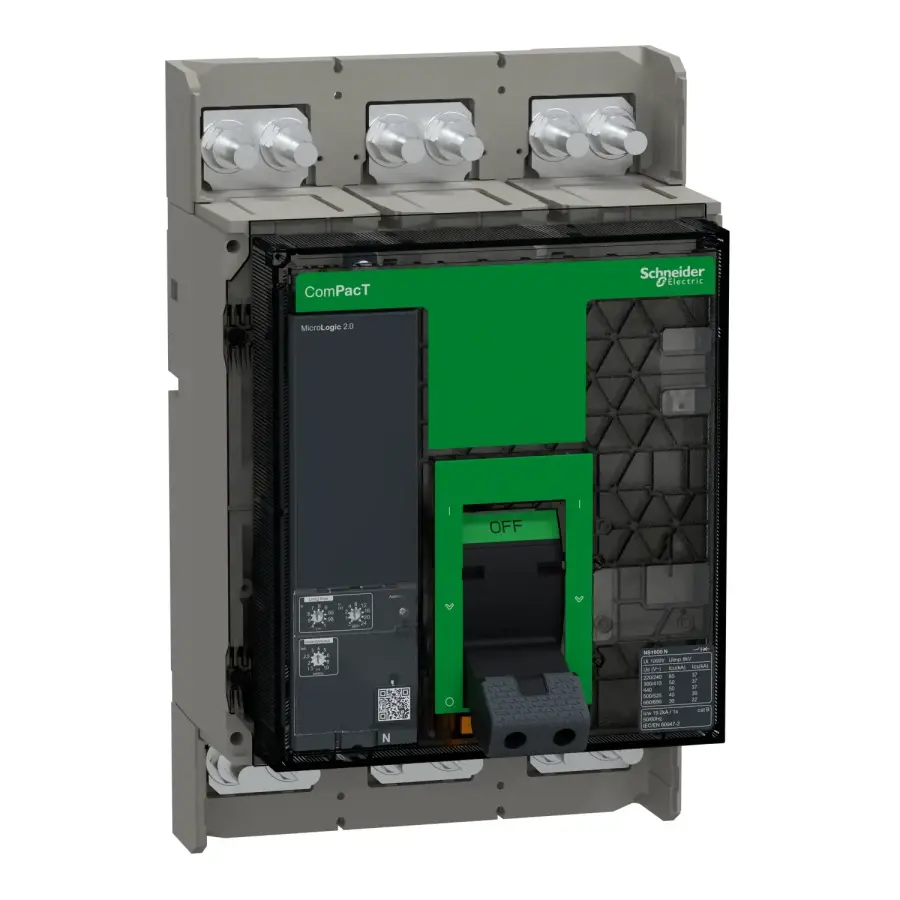

SCHNEIDER C125N320FM 1250A 50kA 3 KUTUP MİC 2.0 TER.MAN.KOR. ŞALTER

SCHNEIDER C125N320FM 1250A 50kA 3P MİC 2.0 TER.MAN.KOR. ŞALTER

Schneider C125N320FM, 1250A anma akımı, 50kA kesme kapasitesi ve 3 kutuplu yapısıyla orta ve büyük ölçekli elektrik tesisatlarında güvenli enerji koruması sağlayan kompakt tip termik-manyetik şalterdir. Üzerinde bulunan Micrologic 2.0 koruma ünitesi sayesinde aşırı akım ve kısa devrelere karşı yüksek hassasiyetle koruma sağlar. Endüstriyel panolar, jeneratör çıkışları ve ticari bina uygulamaları için mükemmel bir çözümdür.

Teknik Özellikler

Seri : ComPacT

Ürün Adı : ComPacT NS new generation

Ürün serisi : ComPacT NS630b...1600 yeni nesil

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Dağıtım

Number of poles : 3P

Korumalı kutup açıklaması : 3d

(In) rated current up to 65 °C : 1250 A -de 50 °C

[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz

Şebeke Tipi : AC

Şebeke Frekansı : 50/60 Hz

Yalıtıma uygunluk : Evet 'e uygunEN/IEC 60947-2

Kullanım kategorisi : Kategori B

[Icu] rated ultimate short-circuit breaking capacity :

85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

Performance level : N 50 kA 415 V AC

Açma Birimi Adı : MicroLogic 2.0

Açma birimi teknolojisi : Elektronik

Açma Birimi Koruma Fonksiyonları : LI

Kontrol tipi : Manuel işletimli

Montaj Tipi : Sabit

[Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947-2

[Ics] rated service short-circuit breaking capacity :

50 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
40 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Icw] rated short-time withstand Current : 19,2 kA 1 sn 'e uygunIEC 60947-2

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı :

2000 cycles -de 690 V In
3000 cycles -de 690 V In/2
4000 cycles -de 440 V In
5000 cycles -de 440 V In/2

Güç kayıpları : 44 W

Montaj Desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma tipi :

L : for aşırı yük koruma (uzun süreli)
I : for anlık kısa devre koruması

Açma birimi derecesi : 1250 A -de 50 °C

Long-time pick-up adjustment type Ir (thermal protection) : Ayarlanabilir 9 ayar

[Ir] long-time protection pick-up adjustment range : 0,4...1 x In

Long-time protection delay adjustment type tr : Ayarlanabilir 9 ayar

[tr] long-time protection delay adjustment range :

12,5…600 s -de 1,5 x Ir
0,5…24 s -de 6 x Ir
0,7…16,6 s -de 7,2 x Ir

Termik bellek : 20 mn

Instantaneous protection pick-up adjustment type Ii : Ayarlanabilir

[Ii] instantaneous protection pick-up adjustment range : 1,5...10 x Ir

Toprak kaçağı koruması : Yok

Alan seçimli kilitleme ZSI : Olmadan

Yardımcı kontak düzenleme : 1 NO/NC

Yerel sinyalleme :

4 LED (kırmızı) for hata göstergesi
1 LED (sarı) for aşırı yük

Genişlik : 210 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 14 kg

Ürün Avantajları

Yüksek kısa devre kesme kapasitesiyle maksimum güvenlik

Micrologic 2.0 teknolojisiyle gelişmiş koruma ve arıza önleme

Kompakt yapısıyla pano içi kullanımda yer tasarrufu

1250A akım kapasitesiyle yüksek güçlü sistemler için ideal çözüm

Schneider Electric kalitesi ile uzun ömür ve dayanıklılık
