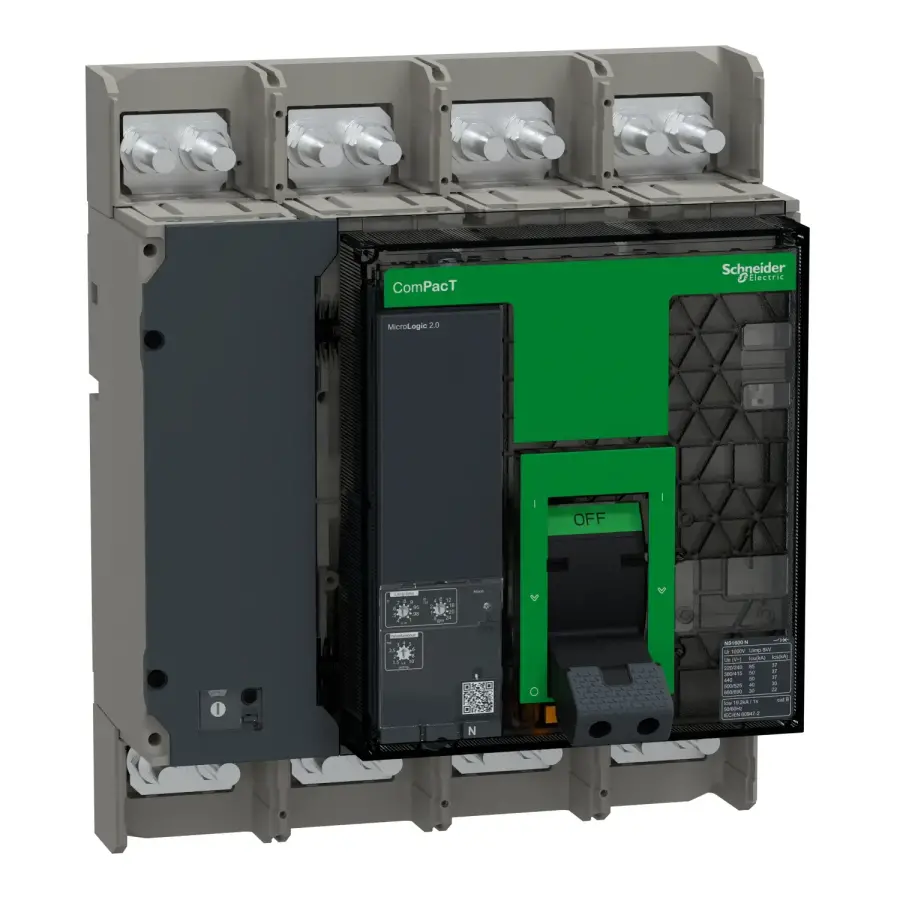

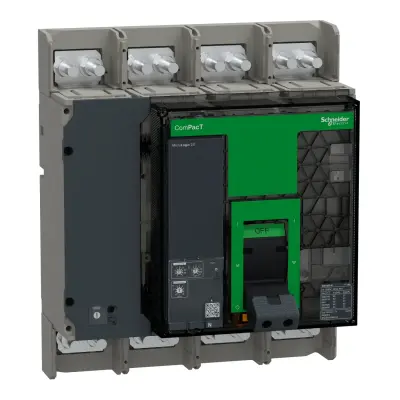

    SCHNEIDER C100N420FM 1000A 50kA 4 KUTUP MİC 2.0 TER.MAN.KOR. ŞALTER

    Stok: 0 Adet
    Ürün Barkod:
    WS Kodu: C100N420FM
    50.559,249 TL KDV Dahildir
    Havale Fiyatı : 49.548,064 TL %2  İndirim

    SCHNEIDER C100N420FM 1000A 50kA 4P MİC 2.0 TER.MAN.KOR. ŞALTER

    Schneider C100N420FM, 1000A anma akımı, 50kA kısa devre kesme kapasitesi ve 4 kutuplu yapısıyla orta ve büyük ölçekli enerji dağıtım sistemlerinde maksimum güvenlik sunan kompakt tip MCCB (Molded Case Circuit Breaker) modelidir. Üzerinde entegre olarak bulunan Micrologic 2.0 koruma ünitesi, termik ve manyetik koruma sağlayarak sistemlerinizi aşırı akım ve kısa devre risklerine karşı güvence altına alır.

    Teknik Özellikler

    Seri : ComPacT

    Ürün Adı : ComPacT NS new generation

    Ürün serisi : ComPacT NS630b...1600 yeni nesil

    Ürün Ya da Bileşen Tipi : Devre kesici

    Cihaz Uygulaması : Dağıtım

    Number of poles : 4P

    Korumalı kutup açıklaması : 4d

    Nötr konum : Sol

    (In) rated current up to 65 °C : 1000 A -de 50 °C

    [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz

    Şebeke Tipi : AC

    Şebeke Frekansı : 50/60 Hz

    Yalıtıma uygunluk : Evet 'e uygunEN/IEC 60947-2

    Kullanım kategorisi : Kategori B

    [Icu] rated ultimate short-circuit breaking capacity :

    85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
    50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
    50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
    40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
    30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

    Performance level : N 50 kA 415 V AC

    Açma Birimi Adı : MicroLogic 2.0

    Açma birimi teknolojisi : Elektronik

    Açma Birimi Koruma Fonksiyonları : LI

    Kontrol tipi : Manuel işletimli

    Montaj Tipi : Sabit

    [Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2

    [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947-2

    [Ics] rated service short-circuit breaking capacity :

    50 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
    50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
    50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
    40 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
    30 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

    [Icw] rated short-time withstand Current : 19,2 kA 1 sn 'e uygunIEC 60947-2

    Mekanik dayanıklılık : 10000 cycles

    Elektrik dayanıklılığı :

    2000 cycles -de 690 V In
    4000 cycles -de 690 V In/2
    5000 cycles -de 440 V In
    6000 cycles -de 440 V In/2

    Güç kayıpları : 22 W

    Montaj Desteği : Arka plaka

    Üst bağlantı : Ön

    Aşağı bağlantı : Ön

    Bağlantı aralığı : 70 mm

    Koruma tipi :

    L : for aşırı yük koruma (uzun süreli)
    I : for anlık kısa devre koruması

    Açma birimi derecesi : 1000 A -de 50 °C

    Long-time pick-up adjustment type Ir (thermal protection) : Ayarlanabilir 9 ayar

    [Ir] long-time protection pick-up adjustment range : 0,4...1 x In

    Long-time protection delay adjustment type tr : Ayarlanabilir 9 ayar

    [tr] long-time protection delay adjustment range :

    12,5…600 s -de 1,5 x Ir
    0,5…24 s -de 6 x Ir
    0,7…16,6 s -de 7,2 x Ir

    Termik bellek : 20 mn

    Instantaneous protection pick-up adjustment type Ii : Ayarlanabilir

    [Ii] instantaneous protection pick-up adjustment range : 1,5...10 x Ir

    Toprak kaçağı koruması : Yok

    Neutral protection settings :

    Korumasız (3d)
    0,5 x Ir (3d + N/2)
    1 x Ir (4d)

    Alan seçimli kilitleme ZSI : Olmadan

    Yardımcı kontak düzenleme : 1 NO/NC

    Yerel sinyalleme :

    4 LED (kırmızı) for hata göstergesi
    1 LED (sarı) for aşırı yük

    Genişlik : 280 mm

    Yükseklik : 327 mm

    Derinlik : 147 mm

    Ürün ağırlığı : 18 kg

    Avantajları

    50kA yüksek kesme kapasitesi ile sisteminizi güvenle korur

    Micrologic 2.0 ile doğru ve hızlı arıza algılama

    4 kutuplu yapı sayesinde nötr hattın da güvenliği sağlanır

    Kompakt tasarımı sayesinde pano içi montajda yer tasarrufu

    Schneider Electric kalitesi ve global standartlarda üretim

    Ürün Açıklaması
    Kutup Sayısı
    4P
    (In) Nominal akım
    1000 A
    Kesme kapasitesi
    50 kA
