SCHNEIDER C080N320FM 800A 50kA 3P MİC 2.0 TER.MAN.KOR. ŞALTER

SCHNEIDER C080N320FM 800A 50kA 3P MİC 2.0 TER.MAN.KOR. ŞALTER

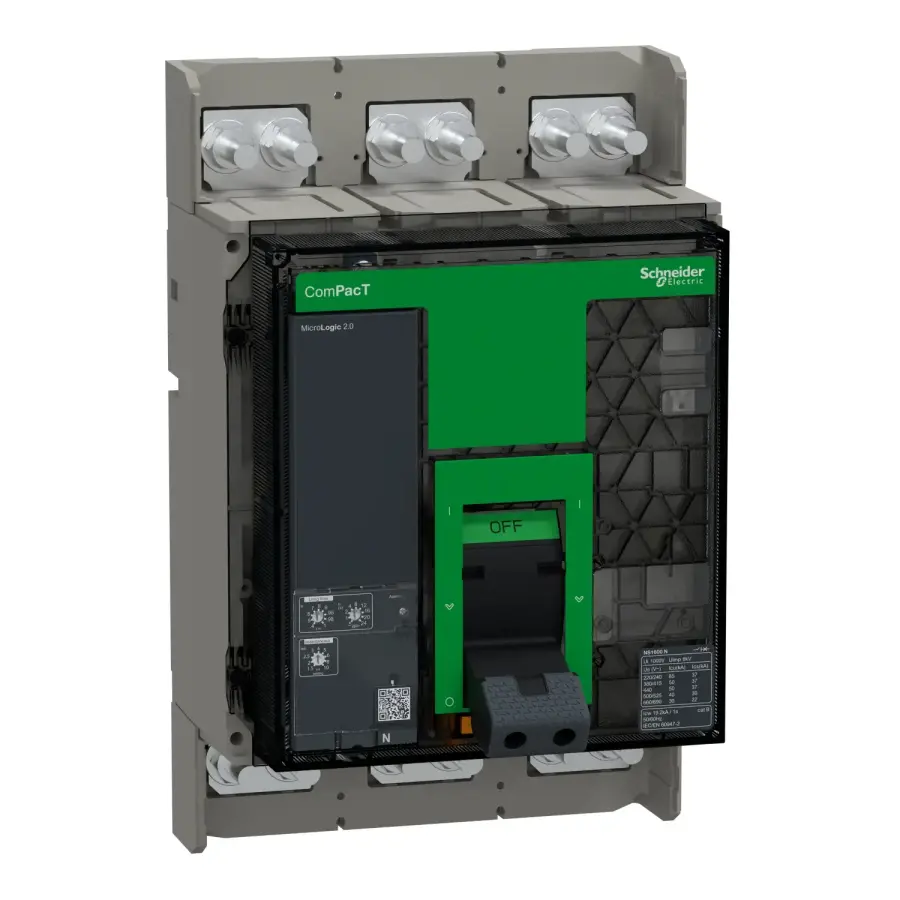

Schneider C080N320FM, 800A anma akımı, 50kA kısa devre kesme kapasitesi ve 3 kutuplu yapısı ile güçlü elektrik altyapılarında güvenli enerji dağıtımı sağlayan kompakt tip MCCB (Molded Case Circuit Breaker) modelidir. Entegre Micrologic 2.0 termik-manyetik koruma ünitesi sayesinde, aşırı yük ve kısa devre durumlarına karşı sisteminizi etkili şekilde korur. Endüstriyel tesisler, ticari binalar ve enerji dağıtım panoları için ideal bir tercihtir.

Teknik Özellikler

Ürün adı : ComPacT NS yeni nesil

Ürün yelpazesi : ComPacT NS630b ... 1600 yeni nesil

Ürün veya bileşen türü : Devre kesici

Cihaz uygulaması : Dağıtım

Kutup sayısı : 3P

Korumalı kutup açıklaması : 3D

65 °C'ye kadar nominal akım : 50 °C'de 800 A

[Ue] nominal çalışma gerilimi : 690 V AC 50/60 Hz

Ağ türü : AC

Ağ frekansı : 50/60 Hz

İzolasyon için uygunluk : Evet, EN / IEC 60947-2'ye uygun

Kullanım kategorisi : Kategori B

[Icu] nominal kısa devre kesme kapasitesi :

IEC 60947-2'ye uygun 220/240 V AC 50/60 Hz'de 85 kA Icu
IEC 60947-2'ye uygun 380/415 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 440 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 500/525 V AC 50/60 Hz'de 40 kA Icu
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 30 kA Icu

Performans seviyesi : N 50 kA 415 V AC

Seyahat birimi adı : MicroLogic 2.0

Yolculuk ünitesi teknolojisi : Elektronik

Açma ünitesi koruma fonksiyonları : LI

Kontrol tipi : Manuel olarak çalıştırılır

Montaj modu : Sabit

[Ui] nominal yalıtım gerilimi : IEC 60947-2'ye uygun 800 V AC 50/60 Hz

[Uimp] nominal dürtü dayanma gerilimi : IEC 60947-2'ye uygun 8 kV

[Ics] nominal servis kısa devre kesme kapasitesi :

IEC 60947-2 uyarınca 220/240 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 380/415 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 440 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 500/525 V AC 50/60 Hz'de 40 kA
IEC 60947-2 uyarınca 660/690 V AC 50/60 Hz'de 30 kA

[Icw] kısa süreli dayanma akımı olarak derecelendirildi : IEC 60947-2'ye uygun 19.2 kA 1 s

Mekanik dayanıklılık : 10000 döngü

Elektriksel dayanıklılık :

690 V In'de 2000 döngü
690 V In / 2'de 4000 döngü
440 V In'de 5000 döngü
440 V In / 2'de 6000 döngü

Güç kayıpları : 15 W

Montaj desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma türü :

L: aşırı yük koruması için (uzun süre)
I: anlık kısa devre koruması için

Seyahat birimi derecesi : 50 °C'de 800 A

Uzun süreli pick-up ayar tipi Ir (termal koruma : Ayarlanabilir 9 ayarları

[Ir] uzun süreli koruma alma ayar aralığı : 0.4 ... 1 x Giriş

Uzun süreli koruma gecikme ayar tipi tr : Ayarlanabilir 9 ayarları

[tr] uzun süreli koruma gecikme ayar aralığı :

1.5 x Ir'da 12.5 ... 600 s
6 x Ir'da 0.5 ... 24 s
7.2 x Ir'da 0.7 ... 16.6 s

Termal bellek : 20 dk

Anlık koruma alma ayar tipi Ii : Ayarlanabilir

[Ii] anlık koruma alma ayar aralığı : 1,5 ... 10 x Ir

Toprak sızıntısı koruması : Olmadan

Bölge seçici kilitleme ZSI : Olmadan

Yardımcı temas bileşimi : 1 NO / NC

Yerel sinyalizasyon :

Arıza göstergesi için 4 LED (kırmızı)
Aşırı yük için 1 LED (sarı)

Genişlik : 210 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 14 kg

Ürün Avantajları

Yüksek kesme kapasitesi (50kA) ile sistem güvenliğini artırır

800A taşıma kapasitesi ile yüksek güçlü uygulamalar için uygundur

Micrologic 2.0 teknolojisi ile hassas ve güvenilir koruma

Kompakt tasarımı sayesinde pano içi montajda yer tasarrufu sağlar

Schneider Electric güvencesiyle uzun ömürlü ve sağlam yapı
