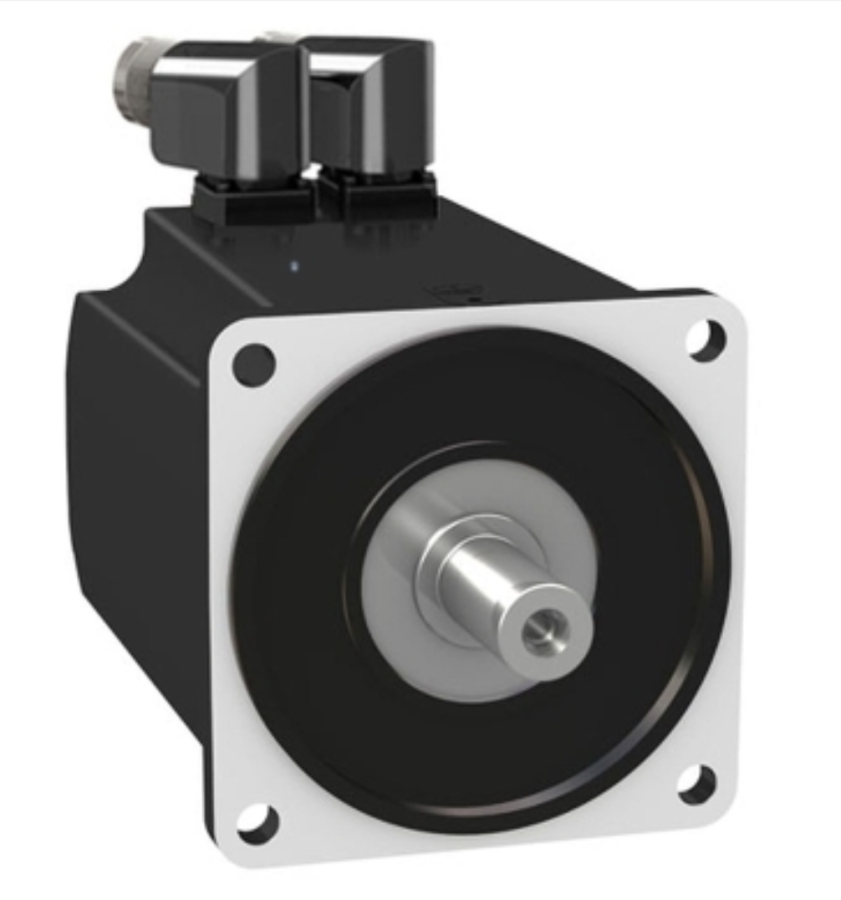

SCHNEIDER BMH1402P16F2A 18,5 Nm 4000 rpm KİLİTLİ SERVO MOTOR

SCHNEIDER BMH1402P16F2A 18,5 Nm 4000 rpm KİLİTLİ SERVO MOTOR

Schneider BMH1402P16F2A, yüksek tork ve hız gerektiren uygulamalar için özel olarak geliştirilmiş, kilitli şaftlı (holding brake) servo motor modelidir. 18,5 Nm nominal tork ve 4000 RPM hızı ile endüstriyel otomasyon sistemlerinde maksimum performans ve hassasiyet sunar. Schneider’in Lexium serisine ait bu motor, dinamik tepki süresi ve güvenilirliği ile öne çıkar.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 4000 rpm

Sürekli durma torku :

18,5 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
18,5 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze

Tepe durma torku :

50,3 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
50,3 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze

Nominal çıkış gücü :

3500 W için LXM32.D72N4 -de 24 A, 400 V, trifaze
3500 W için LXM32.D72N4 -de 24 A, 480 V, trifaze

Nominal tork :

12,2 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
12,2 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze

Nominal hız :

3000 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze
3000 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze

Ürün uyumluluğu : LXM32.D72N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Ile

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 16,83 A

Sürekli güç : 4,44 W

Maksimum akım Irms : 57,4 A için LXM32.D72N4

Maksimum kalıcı akım : 57,4 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 24 mm

Şaft uzunluğu : 50 mm

Anahtar genişliği : 40 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Tutma torku : 18 N.m frenleme

Motor flanş boyutu : 140 mm

Motor yığını sayısı : 2

Tork sabiti : 1,1 N.m/A -de 120 °C

Geri emf sabiti : 70,7 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 33,5 kg.cm²

Stator direnci : 0,23 Ohm -de 20 °C

Stator endüktansı : 3 mH -de 20 °C

Stator elektrik süresi sabiti : 13 ms -de 20 °C

Maksimum radyal güç Fr :

2240 N -de 1000 rpm
1780 N -de 2000 rpm
1550 N -de 3000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Fren içeri çekme gücü : 18 W

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 227 mm

Ortalama bilezik çapı : 130 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 11 mm

Montaj deliklerinin dairesel çapı : 165 mm

Ürün Ağırlığı : 14,3 kg

Boyutlandırma referansı : BMH1402P

Fazların ağ sayısı : 3

Öne Çıkan Avantajlar

Kilitli Şaft Özelliği: Güvenlik ve konum koruma gerektiren uygulamalarda ideal

Yüksek Dinamik Performans: Hızlı hızlanma ve yavaşlama yeteneği

Uzun Ömürlü ve Güvenilir: Zorlu endüstriyel koşullara dayanıklı yapı

Hassas Pozisyonlama: CNC makineleri, robotik sistemler ve otomasyon hatlarında üstün performans

Kolay Entegrasyon: Lexium servo sürücülerle tam uyum

Kullanım Alanları

CNC tezgahları

Robotik sistemler

Ambalaj makineleri

Otomasyon ve montaj hatları

Malzeme taşıma sistemleri

Schneider BMH1402P16F2A Servo Motor, yüksek tork, güvenlik ve hassasiyetin bir arada gerektiği endüstriyel uygulamalar için mükemmel bir tercihtir. Performans ve kontrolün buluştuğu noktada Schneider güvencesiyle tanışın!
