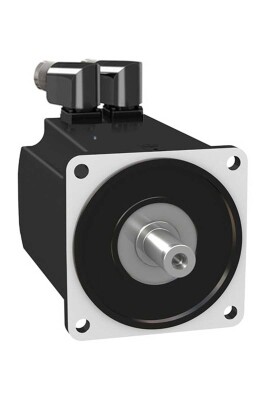

SCHNEIDER BMH1401P16A2A 4000 10.3 NM 4000 RPM IP54 FRENSİZ KİLİTLİ ŞAFTLI SERVO MOTOR

SCHNEIDER BMH1401P16A2A 4000 10.3 NM 4000 RPM IP54 FRENSİZ KİLİTLİ ŞAFTLI SERVO MOTOR

Schneider Electric markasının yüksek performanslı servo motor modellerinden biri olan BMH1401P16A2A, endüstriyel otomasyon ve hassas hareket kontrolü gerektiren uygulamalar için özel olarak tasarlanmıştır. 10.3 Nm nominal tork ve 4000 RPM maksimum devir kapasitesi ile bu servo motor, yüksek dinamik tepkiler ve kararlı çalışma sunar.

Teknik Özellikler

Ürün ya da bileşen tipi : Servo motor

Ürün grubu : BMH

Maksimum mekanik hız : 4000 rpm

Sürekli durma torku :

10,3 N.m için LXM32.D30M2 -de 10 A, 230 V, monofaze
10,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
10,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Tepe durma torku :

30,8 N.m için LXM32.D30M2 -de 10 A, 230 V, monofaze
30,8 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
30,8 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal çıkış gücü :

1450 W için LXM32.D30M2 -de 10 A, 230 V, monofaze
2400 W için LXM32.D30N4 -de 10 A, 400 V, trifaze
2400 W için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal tork :

6,9 N.m için LXM32.D30M2 -de 10 A, 230 V, monofaze
7,7 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
7,7 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal hız :

2000 rpm için LXM32.D30M2 -de 10 A, 230 V, monofaze
3000 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze
3000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze

Ürün uyumluluğu : LXM32.D30M2 -de 230 V monofaze
LXM32.D30N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Olmadan

Montaj desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri uyumluluğu : Lexium 32

[Us] nominal besleme gerilimi : 480 V

Fazların ağ sayısı : Trifaze

Sürekli durma akımı : 8,58 A

Sürekli güç : 2,85 W

Maksimum akım Irms :

29,8 A için LXM32.D30M2
29,8 A için LXM32.D30N4

Maksimum kalıcı akım : 29,8 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 24 mm

Şaft uzunluğu : 50 mm

Anahtar genişliği : 40 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Motor flanş boyutu : 140 mm

Motor yığını sayısı : 1

Tork sabiti : 1,2 N.m/A -de 120 °C

Geri emf sabiti : 77,4 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 16,46 kg.cm²

Stator direnci : 0,69 Ohm -de 20 °C

Stator endüktansı : 6,7 mH -de 20 °C

Stator elektrik süresi sabiti : 9,7 ms -de 20 °C

Maksimum radyal güç Fr :

1930 N -de 1000 rpm
1530 N -de 2000 rpm
1340 N -de 3000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 152 mm

Ortalama bilezik çapı : 130 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 11 mm

Montaj deliklerinin dairesel çapı : 165 mm

Ürün ağırlığı : 8 kg

Neden SCHNEIDER BMH1401P16A2A?

Bu model, Schneider Electric’in yüksek kaliteli servo sürücü sistemleriyle tam uyumlu çalışarak optimum kontrol ve verimlilik sağlar. Özellikle frensiz ve kilitli şaftlı yapısıyla daha az bakım gerektirir ve uzun ömürlü kullanım sunar. IP54 koruma sınıfı sayesinde zorlu endüstriyel ortamlarda güvenle kullanılabilir.

Uygulama Avantajları

Yüksek hassasiyetli pozisyonlama

Düşük enerji tüketimi ile verimli performans

Kompakt tasarımı sayesinde dar alanlara kolay entegrasyon

Uzun ömürlü rulman ve motor bileşenleri

Sessiz ve titreşimsiz çalışma

Uyumlu Sürücüler

Schneider LXM servo sürücü serisi ile tam uyumludur

Entegre PLC sistemleri ve otomasyon kontrolörleri ile sorunsuz çalışır

Neden Servo Motor Seçiminizde Schneider?

Schneider Electric, dünya çapında tanınan ve güvenilen bir marka olarak, endüstriyel otomasyon çözümlerinde kalite ve teknolojiyi bir araya getirir. BMH1401P16A2A modeli, yüksek tork gereksinimlerinizi karşılamakla kalmaz, aynı zamanda dayanıklılığı ve kullanım kolaylığıyla da fark yaratır.
