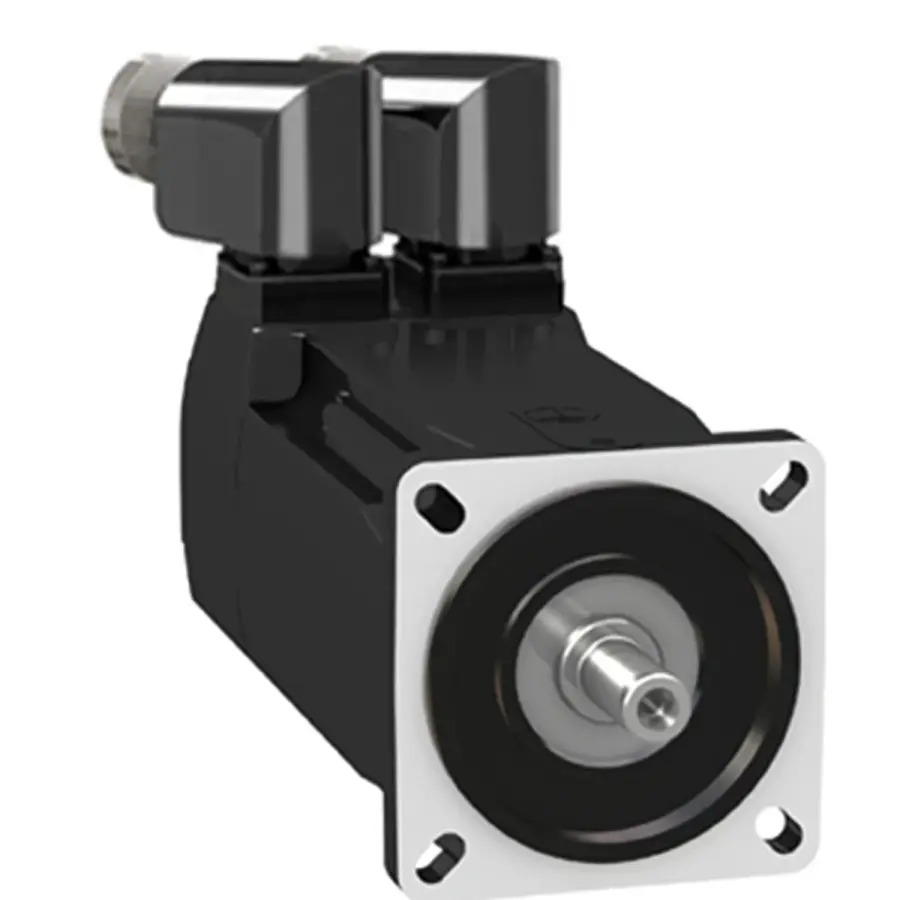

SCHNEIDER BMH1003P16F2A 8.4 Nm 6000 rpm FRENLİ SERVO MOTOR

SCHNEIDER BMH1003P16F2A 8.4 Nm 6000 rpm FRENLİ SERVO MOTOR

Schneider Electric BMH1003P16F2A model servo motor, yüksek hassasiyet ve güvenilirlik arayan endüstriyel otomasyon sistemleri için ideal bir çözümdür. 8.4 Nm tork kapasitesi ve 6000 rpm maksimum devir hızı ile zorlu uygulamalarda bile üstün performans sağlar. Entegre fren sistemi, acil duruş veya sabit pozisyon kontrolü gereken durumlarda güvenliği ve hassasiyeti artırır.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000 rpm

Sürekli durma torku :

8,4 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
8,4 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Tepe durma torku :

25,1 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
25,1 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal çıkış gücü :

2700 W için LXM32.D30N4 -de 10 A, 400 V, trifaze
2700 W için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal tork :

6,2 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
6,2 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze

Nominal hız :

4000 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze
4000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze

Ürün uyumluluğu :

LXM32.D30N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Ile

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 7,69 A

Sürekli güç : 3,3 W

Maksimum akım Irms : 29,1 A için LXM32.D30N4

Maksimum kalıcı akım : 29,1 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 19 mm

Şaft uzunluğu : 40 mm

Anahtar genişliği : 30 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Tutma torku : 9 N.m frenleme

Motor flanş boyutu : 100 mm

Motor yığını sayısı : 3

Tork sabiti : 1 N.m/A -de 120 °C

Geri emf sabiti : 63,5 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 10,3 kg.cm²

Stator direnci : 0,63 Ohm -de 20 °C

Stator endüktansı : 4 mH -de 20 °C

Stator elektrik süresi sabiti : 6,3 ms -de 20 °C

Maksimum radyal güç Fr :

1050 N -de 1000 rpm
830 N -de 2000 rpm
730 N -de 3000 rpm
660 N -de 4000 rpm
610 N -de 5000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Fren içeri çekme gücü : 18 W

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 234,3 mm

Ortalama bilezik çapı : 95 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 9 mm

Montaj deliklerinin dairesel çapı : 115 mm

Ürün Ağırlığı : 8,15 kg

Neden SCHNEIDER BMH1003P16F2A?

Uzun ömürlü ve bakım gerektirmeyen tasarım

Yüksek dinamik yanıt kabiliyeti

Kompakt yapısıyla yerden tasarruf

Schneider Electric kalitesi ve global destek ağı

Bu frenli servo motor, hassas hareket kontrolü gereken tüm otomasyon projelerinde güvenle kullanılabilir. Dayanıklı yapısı ve gelişmiş sürücü uyumu ile sisteminize değer katar.

Uyumlu Olduğu Sektörler

Otomotiv

Gıda ve ambalaj

Tekstil

Endüstriyel robotik

Medikal otomasyon
