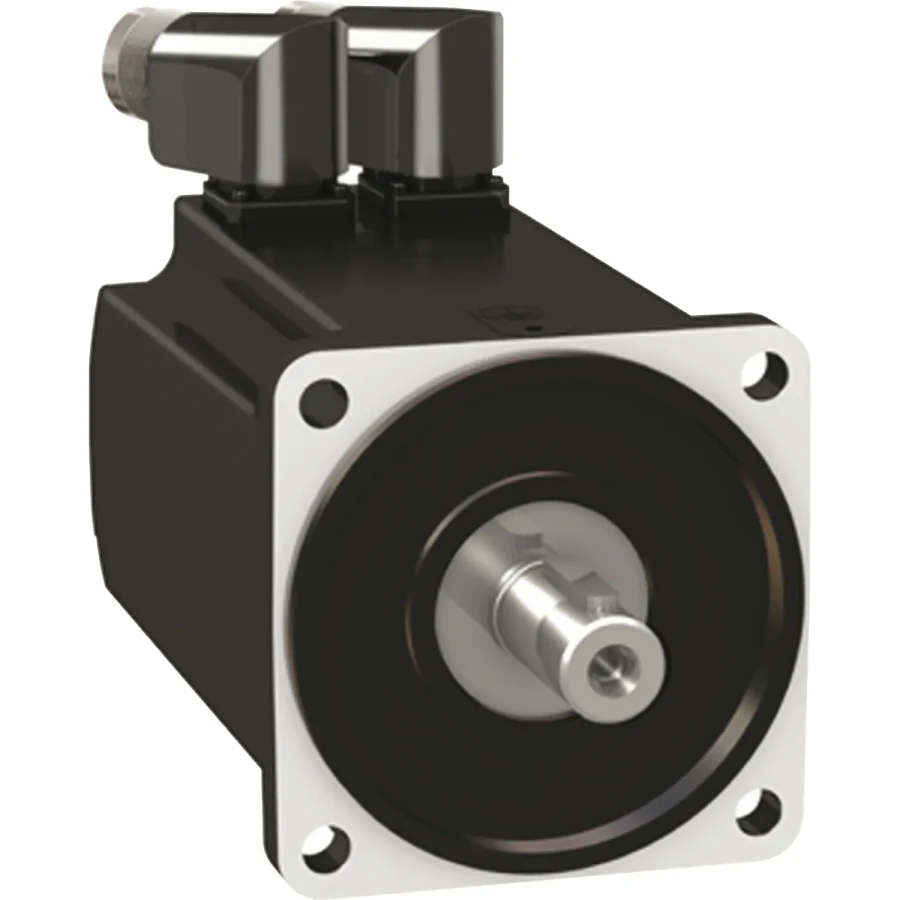

Gelince Haber VerSCHNEIDER BMH1002P11A2A 6,2 Nm 6000 RPM FRENSİZ BMH SERVO MOTOR
Schneider Electric kalitesiyle üretilen BMH1002P11A2A modeli, yüksek hassasiyet ve performans sunan BMH serisi frensiz servo motor ailesinin güçlü bir üyesidir. 6,2 Nm tork ve 6000 RPM hıza kadar ulaşabilen bu servo motor, hassas hareket kontrolü gerektiren endüstriyel otomasyon uygulamalarında maksimum verim sağlar.
Teknik Özellikler
Ürün Grubu : BMH
Ürün Ya da Bileşen Tipi : Servo motor
Maksimum mekanik hız : 6000 rpm
Sürekli durma torku :
6,2 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
6,2 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Tepe durma torku :
18,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
18,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal çıkış gücü :
1600 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1600 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal tork :
3,9 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,9 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal hız :
4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
Ürün uyumluluğu : LXM32.D18N4 -de 400...480 V trifaze
Şaft ucu : Kilitli
IP koruma derecesi : IP54 standart
Hız geri besleme çözünürlüğü : 131072 nokta/dönüş
Frenleme : Olmadan
Montaj Desteği : Uluslararası standart flanş
Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler
Seri Uyumluluğu : Lexium 32
[Us] Nominal Besleme Gerilimi : 480 V
Fazların Ağ Sayısı : Trifaze
Sürekli durma akımı : 5,04 A
Sürekli güç : 2,36 W
Maksimum akım Irms : 18 A için LXM32.D18N4
Maksimum kalıcı akım : 18,23 A
İkinci şaft : Ikinci şaft ucu olmadan
Şaft çapı : 19 mm
Şaft uzunluğu : 40 mm
Anahtar genişliği : 30 mm
Geri besleme tipi : Tek dönüşlü SinCos Hiperface
Motor flanş boyutu : 100 mm
Motor yığını sayısı : 2
Tork sabiti : 1,2 N.m/A -de 120 °C
Geri emf sabiti : 77 V/krpm -de 120 °C
Motor kutuplarının sayısı : 10
Rotor ataleti : 6,28 kg.cm²
Stator direnci : 1,51 Ohm -de 20 °C
Stator endüktansı : 7,5 mH -de 20 °C
Stator elektrik süresi sabiti : 5 ms -de 20 °C
Maksimum radyal güç Fr :
990 N -de 1000 rpm
790 N -de 2000 rpm
690 N -de 3000 rpm
620 N -de 4000 rpm
580 N -de 5000 rpm
Maksimum eksenel güç Fa : 0,2 x Fr
Soğutmanın tipi : Doğal konveksiyon
Uzunluk : 160,6 mm
Ortalama bilezik çapı : 95 mm
Ortalama bilezik derinliği : 3,5 mm
Montaj delik çapı : 9 mm
Montaj deliklerinin dairesel çapı : 115 mm
Ürün Ağırlığı : 4,92 kg
Avantajları
Hassas pozisyon, hız ve tork kontrolü
Yüksek dinamik yanıt ve düşük atalet
Endüstriyel makinelerde güvenilir performans
Uzun ömürlü rulman yapısı ve düşük bakım ihtiyacı
Schneider servo sürücüler ile tam uyum (Lexium serisi vb.)
Kullanım Alanları
CNC makineleri
Paketleme ve dolum makineleri
Robotik sistemler
Otomatik montaj hatları
Baskı ve etiketleme makineleri
Gıda, ilaç, otomotiv ve tekstil endüstrisi
SCHNEIDER BMH1002P11A2A Servo Motor, yüksek hız ve tork kombinasyonu ile özellikle hassas hareket gerektiren otomasyon uygulamalarında maksimum kontrol ve verimlilik sağlar. Dayanıklı yapısı, Schneider’in mühendislik kalitesiyle birleşerek uzun süreli ve sorunsuz kullanım sunar.
