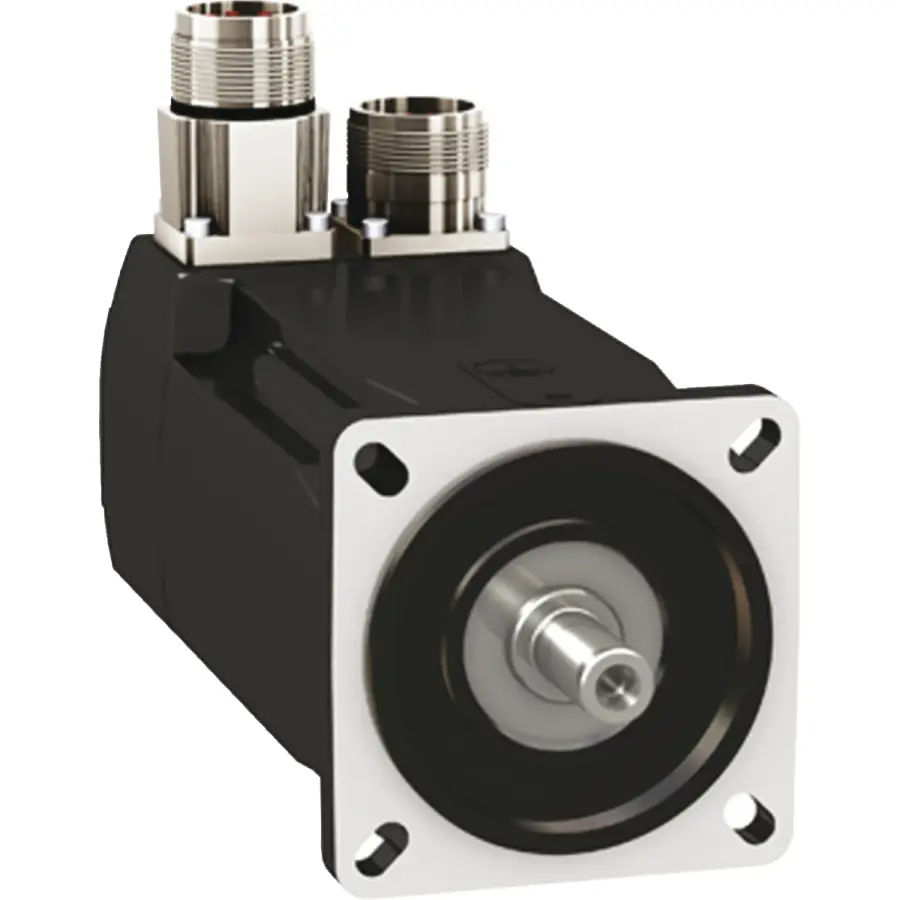

SCHNEIDER BMH1001P16A1A SERVO MOTOR 3,3Nm 6000RPM ANAHTARLI MİL FRENSİZ

SCHNEIDER BMH1001P16A1A SERVO MOTOR 3,3Nm 6000RPM ANAHTARLI MİL FRENSİZ

Schneider Electric BMH1001P16A1A servo motor, kompakt tasarımı, yüksek tork kapasitesi ve güvenilir performansıyla endüstriyel otomasyon uygulamalarında verimliliği artırmak için geliştirilmiştir. 3,3Nm nominal tork ve 6000 dev/dakika (RPM) hız kapasitesiyle, hızlı ve hassas hareket kontrolü sağlar.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000 rpm

Sürekli durma torku :

3,3 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
3,3 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Tepe durma torku :

10,8 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
10,8 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
10,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
10,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal çıkış gücü :

800 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
800 W için LXM32.D12N4 -de 3 A, 480 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal tork :

1,9 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
1,9 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal hız :

4000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
4000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze

Ürün uyumluluğu :

LXM32.D12N4 -de 400...480 V trifaze
LXM32.D18N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Olmadan

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Düz konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 3,15 A

Sürekli güç : 1,76 W

Maksimum akım Irms :

11,2 A için LXM32.D12N4
11,9 A için LXM32.D18N4

Maksimum kalıcı akım : 11,93 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 19 mm

Şaft uzunluğu : 40 mm

Anahtar genişliği : 30 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Motor flanş boyutu : 100 mm

Motor yığını sayısı : 1

Tork sabiti : 1,08 N.m/A -de 120 °C

Geri emf sabiti : 70,3 V/krpm -de 120 °C

Motor kutuplarının sayısı : 5,0

Rotor ataleti : 3,19 kg.cm²

Stator direnci : 3,1 Ohm -de 20 °C

Stator endüktansı : 7,45 mH -de 20 °C

Stator elektrik süresi sabiti : 4,5 ms -de 20 °C

Maksimum radyal güç Fr :

900 N -de 1000 rpm
720 N -de 2000 rpm
630 N -de 3000 rpm
570 N -de 4000 rpm
530 N -de 5000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 128,6 mm

Ortalama bilezik çapı : 95 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 9 mm

Montaj deliklerinin dairesel çapı : 115 mm

Ürün ağırlığı : 3,34 kg

Boyutlandırma referansı : BMH1001P

Fazların ağ sayısı : 3

Dogruluk hatasi (açisal) : 4,8 °

Sıcaklık bakır sıcak : 135 °C

Sıcaklık mıknatıs sıcak : 100 °C

Sıcaklık mıknatıs rt : 20 °C

Kullanım Alanları

Ambalaj makineleri

Otomatik montaj hatları

CNC uygulamaları

Malzeme taşıma sistemleri

Robotik ve mekatronik sistemler

Avantajları

Yüksek hassasiyetli pozisyonlama

Sessiz ve titreşimsiz çalışma

Dayanıklı ve kompakt gövde tasarımı

Lexium servo sürücülerle tam uyum

Düşük bakım maliyeti (frensiz yapı sayesinde)
